Устройство управления питателем угольного котла

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
130-72-2975
Производитель:
Сертификат:
ЧАО "ДИГ" сертифікат 1
Цена с НДС:
Цена по-запросу
Описание

Устройство предназначено для регулирования количества топлива, подаваемого в угольный котел. Электропривод питателя угольного котла выполнен на основе асинхронного электродвигателя с короткозамкнутым ротором. Регулирование скорости - частотное.

Структура условного обозначения

УУПК-ХХ-N-У5
У - устройство-
У - управления-
П - питателем-
К - котла-
ХХ - мощность электродвигателя, кВт-
N - количество управляемых приводов-
У5 - климатическое исполнение и категория размещения по ГОСТ 15150.

Пример заказа устройства управления: «Устройство управления питателем угольного котла УУПК-5,5-2-У5 ДИГ.656337.002».

Условия эксплуатации

  • закрытое помещение-
  • окружающая среда не пожароопасная, невзрывоопасная, не содержащая газов и паров в концентрациях, разрушающих металлы, их покрытие и изоляцию-
  • содержание токопроводящей пыли не более 0,5 мг/м3-
  • температура окружающего воздуха от 0° до +40 °С-
  • верхнее значение относительной влажности окружающего воздуха не более 80 % при температуре +25 °С-
  • рабочее положение в пространстве - вертикальное-
  • режим работы - продолжительный.

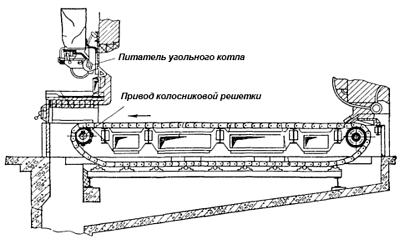

Устройство управления питателем угольного котла

    Конструкция

    Устройство управления выполнено в виде закрытого шкафа, в котором установлены:

    • преобразователь частоты-
    • коммутационная аппаратура-
    • элементы управления и индикации (на двери шкафа).

    Устройство предназначено для крепления на вертикальную стену.

    Устройство управления обеспечивает:

    • плавный пуск электродвигателей питателя угольного котла-
    • управление скоростью вращения приводных электродвигателей в системе автоматического регулирования технологического процесса-
    • управление скоростью вращения приводных электродвигателей по заданному алгоритму (по требованию заказчика)-
    • защиту приводных электродвигателей питателя угольного котла и преобразователей частоты от перегрузки и короткого замыкания-
    • эффективное энергосбережение в технологическом процессе работы котла.

    Устройство управления позволяет уменьшить износ электротехнического оборудования, угольного котла, повысить производительность и КПД угольного котла, а также его срок службы и межремонтные интервалы работы оборудования.

    Технические характеристики

    Номинальное напряжение сети, В

    380

    Номинальный ток, А

    12

    Частота сети, Гц

    50

    Степень защиты от внешних воздействий окружающей среды

    IР21

    Диапазон регулирования выходной частоты, Гц

    0-100

    Охлаждение

    воздушное, принудительное

    Масса, кг, не более

    20

    Габаритные размеры (высота - ширина - глубина), мм, не более

    600-400-300

    Гарантии изготовителя

    Гарантийный срок - 12 месяцев с момента ввода устройств в эксплуатацию, но не более 18 месяцев со дня поставки.
