Взрывозащищенное устройство управления электроприводом подземных монорельсовых или напочвенных дорог типа ЭМДВ

Взрывозащищенное устройство управления электроприводом подземной монорельсовой или напочвенной дороги ЭМДВ-75 (в дальнейшем именуемое «устройство»), построенное на базе преобразователя частоты фирмы АВВ, предназначено для регулирования скорости движения поездных составов подземных монорельсовых дорог в угольных шахтах, опасных по газу (метану) и угольной пыли. Устройство предназначено для работы в электрических сетях трехфазного переменного тока с изолированной нейтралью и асинхронным электродвигателем с короткозамкнутым ротором. Устройство имеет уровень взрывозащиты «взрывобезопасный», вид взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь»- маркировку взрывозащиты - РВ 3В Иа по ГОСТ 12.2.020- соответствует действующим стандартам на взрывозащищенное и рудничное электрооборудование ГОСТ 24719, ГОСТ 22782.0, ГОСТ 22782.5, ГОСТ 22782.6. Климатическое исполнение устройства - У2 по ГОСТ 15150. Степень защиты оболочки устройства - IР54 по ГОСТ 14254-96.

Структура условного обозначения

ЭМДВ-ХХ Э - электропривод-
М - монорельсовых-
Д - дорог-
В - взрывозащищенный-
ХХ - номинальная мощность приводного электродвигателя в кВт.

Пример заказа устройства: «Электропривод монорельсовых дорог взрывозащищенный ЭМДВ-75, ТУ У 31.2-23189879-012:2007».

Условия эксплуатации

• высота над уровнем моря не более 1000 м-
• температура воздуха - 5 °С до + 35 °С-
• относительная влажность окружающего воздуха 100% при температуре + 35 °С-
• запыленность окружающей среды угольной пылью до 1000 мг/м3-
• окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разру-шающих металл и изоляцию-
• вибрационные нагрузки степени жесткости I по ГОСТ 16962-71 (группа условий эксплуатации М18 по ГОСТ 17516-72)-
• рабочее положение в пространстве - горизонтальное, допустимое отклонение 15° в любую сторону.

Устройство и работа

Устройство обеспечивает:

• плавный пуск приводного электродвигателя с программируемым временем разгона до достижения заданной скорости-
• управление электрогидравлическим тормозом привода дороги-
• установившееся значение скорости движения в диапазоне от 0,1 до 2,4 м/c-
• режим электрического торможения приводного электродвигателя с рекуперацией энергии в питающую сеть при движении поезда на спусках и при останове (замедлении)-
• аварийный останов электропривода при отказе преобразователя частоты и при нажатии кнопки «Аварийный стоп»-
• ручное управление от устройства задания скорости движения, осуществляемое машинистом-
• возможность дистанционного управления посредством воздействия на имеющиеся входы преобразователя частоты-
• бесконтактное реверсирование приводного электродвигателя-
• информацию об отказе преобразователя частоты-
• световую сигнализацию о срабатывании защит преобразователя частоты-
• блокировку работы электропривода от аппаратуры управления монорельсовой дорогой-
• механическую блокировку, не позволяющую отключение разъединителя при включенной нагрузке-
• защитное отключение при снижении сопротивления изоляции кабеля приводного электродвигателя ниже 20 кОм-
• защиту от короткого замыкания в нагрузке устройства-
• защиту от перегрузки-
• защиту от обрыва фазы приводного электродвигателя-
• защиту от превышения температуры радиатора силовых полупроводниковых элементов-
• защиту от перегрева тормозного резистора.

Корпус устройства представляет собой сварную конструкцию взрывонепроницаемой оболочки, состоящую из трех отделений. Два отделения соединены между собой, а третье отделено взрывонепроницаемой перегородкой.

Сетевое отделение предназначено для ввода силовых и контрольных кабелей. Для этого предусмотрены кабельные вводные устройства и наборы клеммных колодок.

Отделение аппаратуры содержит силовой разъединитель и контактор, аппаратуру управления и защиты, трансформаторы питания, элементы сигнализации.

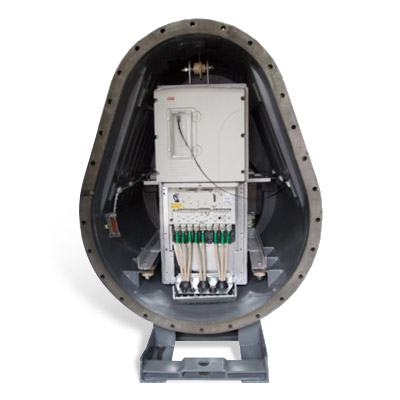

Отделение преобразователя предназначено для установки преобразователя частоты, тормозного резистора и выходных дросселей.

Крышки корпуса снабжены навесами, что обеспечивает удобство обслуживания устройства.

Вводные устройства силовых цепей обеспечивают присоединение и взрывобезопасное уплотнение гибкого или бронированного кабеля с сухой разделкой.

Конструкцией устройства предусмотрено три кабельных ввода диаметром 63 мм, один кабельный ввод диаметром 40 мм и два кабельных ввода диметром 32 мм.

На наружную поверхность крышки отсека управления выведены органы управления устройством: пять кнопок и два смотровых окна.

Корпус устройства имеет наружные и внутренние заземляющие зажимы.

Технические характеристики

Гарантии изготовителя

Гарантийный срок - 12 месяцев с момента ввода устройств в эксплуатацию, но не более 18 месяцев со дня поставки.
