Рекуператоры электроэнергии EI-RC

Рекуператор предназначен для работы совместно с преобразователем частоты. Он обеспечивает работу преобразователя в режиме динамического торможения с рекуперацией энергии в питающую сеть.

В схеме подключения рекуператора EI-RC обязательным элементом является согласующий реактор.
Технические характеристики

• Диапазон мощностей 5,5 - 75 кВт.
• Выходное напряжение 380...460 В, 50 Гц.
• Автоматический и ручной режимы работы.
• Встроенный реактор переменного тока.
• Встроенные силовые предохранители.

Рекуператор электроэнергии EI-RC используется для обеспечения длительного и интенсивного торможения привода. Он рекомендуется к применению в приводах кранов, подъемников, лифтов, центрифуг, сепараторов, мельниц и других аналогичных механизмов. Отличительной особенностью работы этих механизмов являются длительные тормозные режимы работы электропривода.

Применение системы "тормозной прерыватель - тормозной резистор" в таких режимах может быть технически невозможно или экономически нецелесообразно. Дело в том, что для рассеяния большого потока энергии торможения потребуетс я не только увеличение мощности тормозных резисторов, но и дополнительные затраты на отвод тепла.

Рекуператор обеспечивает возврат вырабатываемой двигателем энергии в питающую сеть вместо рассеяния ее на тормозных резисторах. Этим достигается как возможность длительной работы рекуператора, так и экономия электроэнергии при торможении. В ряде случаев этот фактор играет немаловажную роль.

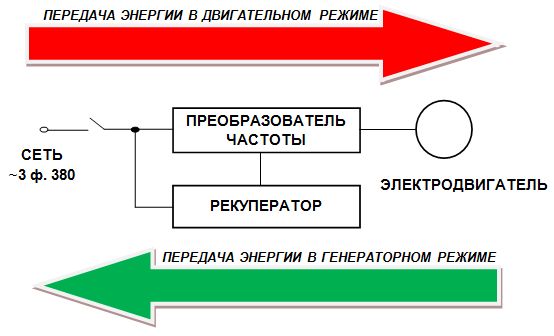

На рисунке схематично показано направление потоков энергии в двигательном режиме работы привода и в режиме торможения с рекуператором.
