Реле контроля давления РМ
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
123-45-4556
Производитель:
Статус поставщика:
На правах представителя
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Реле типа РМ предназначены для контроля избыточного давления, вакуумметрического давления, вакуумметрического и избыточного давлений, перепада давления воздуха или газа и обеспечивают выдачу электрического сигнала при достижении контролируемых параметров (давления или разности давлений) заданного значения.
Применение
Для контроля, управления и регулирования давления или разности давлений воздуха или газа.
Климатические условия
температура от минус 30 до плюс 60°С, относительная влажность 98% при температуре 35°С (исполнение С4 по ГОСТ 12997-84, что соответствует исполнению УХЛ категории 2 по ГОСТ 15150-69). Условия, соответствующие маркировке IP42 по ГОСТ 14254-96.
Технические характеристики
- Контролируемая среда: - воздух или газы, неагрессивные относительно сталей, маслостойких резин и пластмасс.
- Температура контролируемой среды в месте установки реле: – от минус 10 до плюс 50°С.
- Класс загрязненности контролируемой среды - не хуже 10 по ГОСТ 17433-80.
- Исполнения (модификация) и отличительные признаки реле приведены в таблице 1
|
Исполнение (модификация, типоразмер) |
Отличительные признаки |
||||||
|
Пределы уставок, |
Входы: давление (избыточное, |
||||||
|
РМ-10 |
0?10 (0?0,1) |
Вх1 |
Р изб |
||||
|
Вх1, Вх2 |
Р пер. (Вх1>Вх2) |
||||||
|
0?-10 (0?-0,1) |
Вх2 |
Р вак |
|||||
|
10?-0,1 (0,1?-0,001) |
Вх1 |
Р изб и Р вак |
|||||
|
0,1?-10 (0,001?-0,1) |
Вх2 |
||||||
|
РМ-50 |
0?50 (0?0,5) |
Вх1 |
Р изб |
||||
|
Вх1, Вх2 |
Р пер. (Вх1>Вх2) |
||||||
|
0?-50 (0?-0,5) |
Вх2 |
Р вак |
|||||
|
50?-0,1 (0,5?-0,001) |
Вх1 |
Р изб и Р вак |
|||||
|
0,1?-50 (0,001?-0,5) |
Вх2 |
||||||
|
РМ-100 |
0?100 (0?1) |
Вх1 |
Р изб |
||||
|
Вх1, Вх2 |
Р пер. (Вх1>Вх2) |
||||||
|
0?-50 (0?-0,5) |
Вх2 |
Р вак |
|||||
|
100?-0,1 (1?-0,001) |
Вх1 |
Р изб и Р вак |
|||||
|
0,1?-50 (0,001?-0,5) |
Вх2 |
||||||
|
РМ-500* |
0?500 (0?5) |
Вх1 |
Р изб |
||||
|
Вх1, Вх2 |
Р пер. (Вх1>Вх2) |
||||||
|
РМ-700* |
0?700 (0?7) |
Вх1 |
Р изб |
||||
|
Вх1, Вх2 |
Р пер. (Вх1>Вх2) |
||||||
- Количество коммутируемых электрических цепей – два независимых канала с элементом коммутации реле типа TRJ-24VDC.
- Зона возврата (зона нечувствительности), выраженная в процентах от диапазона уставок, приведенных в таблице 1, в зависимости от температуры окружающей среды, не должна быть более:
- 0,5 от 0 до плюс 60°С-
- 1,5 от 0 до минус 30°С. - Разброс срабатывания, выраженный в процентах от диапазона уставок, приведенных в таблице 1, не должен быть более – 0,5.
- Напряжение питания постоянного тока – (24+2,4/-3,6) В.
- Потребляемая мощность, не более – 3 ВА.
- Масса, не более - 0, 75 кг.
- Габаритные размеры, не более 100 х 100 х 80 мм.

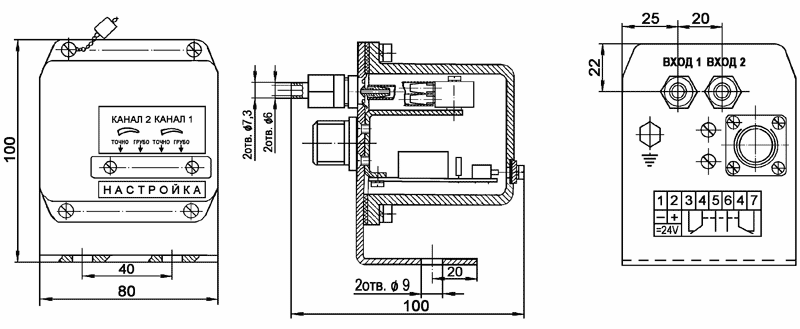

Реле типа РМ с габаритными и присоединительными размерами:
