РММ с прямой головой со стороны канала В (РММ 10.3-В* 20-УХЛ1) - Описание:

Гидрораспределители с ручным (от рукоятки) управлением типа РММ 10 (распределитель механический мускульный) стыкового монтажа четырехлинейные предназначены для управления движением рабочих органов станков и других машин.
Работа:
- при неподвижной рукоятке коммутация линий гидрораспределителя соответствует положению «0»;
- при перемещении рукоятки в позицию «а» коммутация линий гидрораспределителя соответствует положению «а»;
- при перемещении рукоятки в позицию «b» коммутация линий гидрораспределителя соответствует положению «b».
Условия эксплуатации:
- положение при эксплуатации – любое;
- рабочая жидкость – минеральное масло;
- номинальная тонкость фильтрации – 25 мкм.

РММ с прямой головой со стороны канала В (РММ 10.3-В* 20-УХЛ1) - Характеристики:

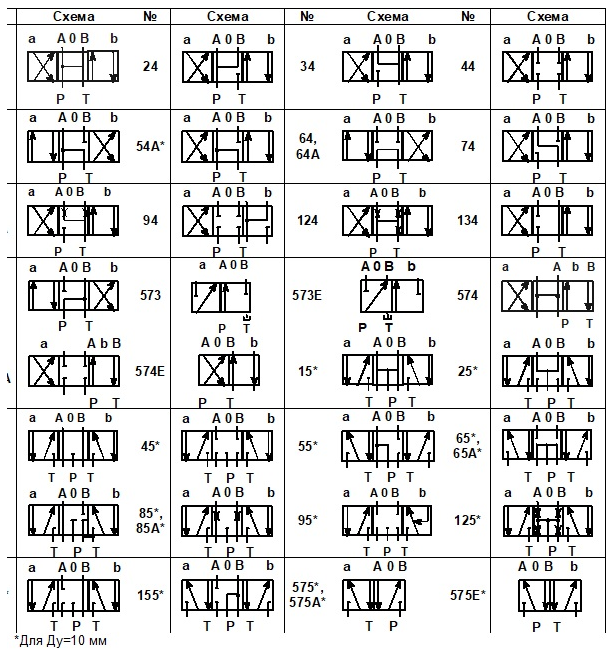

РММ с прямой головой со стороны канала В (РММ 10.3-В* 20-УХЛ1) - Схема распределения потока:
