Регуляторы перепада давлений типа РПД-3/120-1 предназначены для поддержания заданного перепада (разности давлений) масла над газом.
Климатические условия
Температура от +1 до +60°С,относительная влажность 98% при температуре 35°С.
Технические характеристики
-
Рабочая среда для модификации РПД-3/120-1:
– масло турбинное маркиТд-22с ТУ 38.101821-83 с чистотой не ниже 10 класса чистоты жидкости по ГОСТ17216-71, температура от +30 до +60°С-
– природный газ или сжатый воздух,температура от +5 до +60°С.
-
Давление воздуха или газа: 12 МПа (120 кгс/см2).
-
Условная пропускная способность (расход) при давлении масла не более 0,5 МПа(5,0 кгс/см2): (250±10) л/мин.
-
Статическая неравномерность (зона пропорциональности) не более:
– 0,035МПа (0,350 кгс/см2) при расходе масла от 10 до 140 л/мин-
– 0,06МПа (0,60 кгс/см2) при расходе масла от 140 до 250 л/мин.
-
Диапазон регулировки давления масла при его расходе (250±10) л/мин: от 0,5до 1,5 МПа (от 5,0 до 15,0 кгс/см2).
- Вид регулировки диапазона давления масла: ручной.
- Пределы настройки (уставки) разности давлений масла и газа:
верхний – 0,3 МПа (3,0 кгс/см2)-
нижний – 0,04 МПа (0,40 кгс/см2)при расходе масла до 140 л/мин-
0,07 МПа (0,70 кгс/см2) прирасходе масла от 140 до 250 л/мин.
- Время срабатывания: не более 0,5 с.
- Масса, не более:
РПД-3/120-1 – 20 кг-
РПД-3/120-1 Ор – 27,5 кг безмасла и 28,0 кг с маслом.

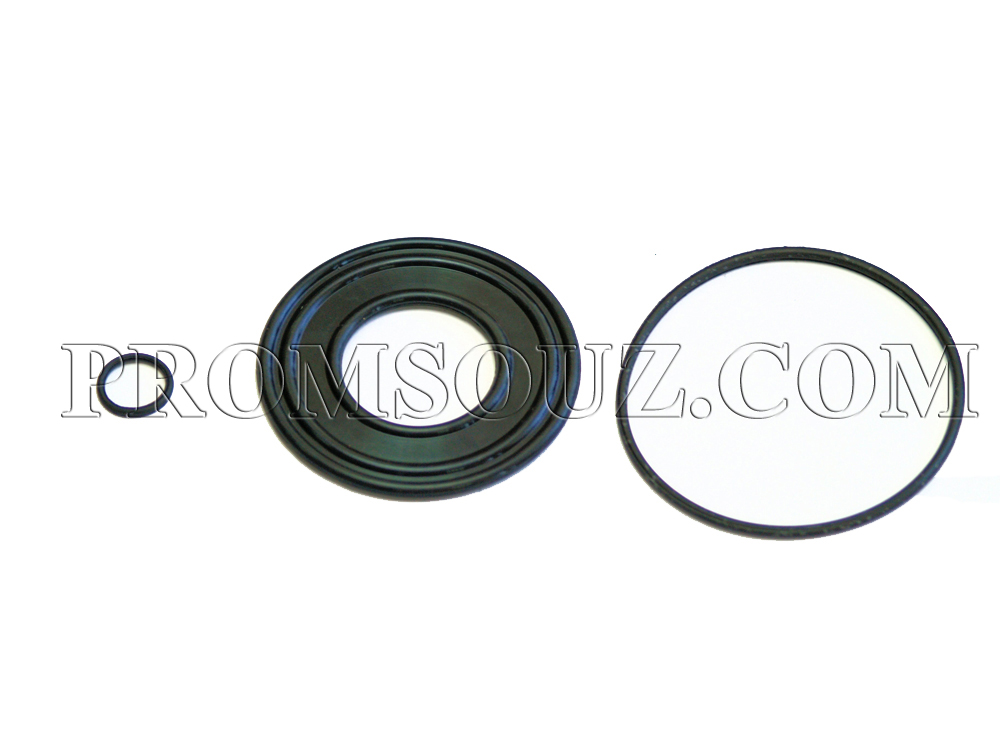

Комплект ЗИП к регулятору перепада давлений РПД-3/120-1

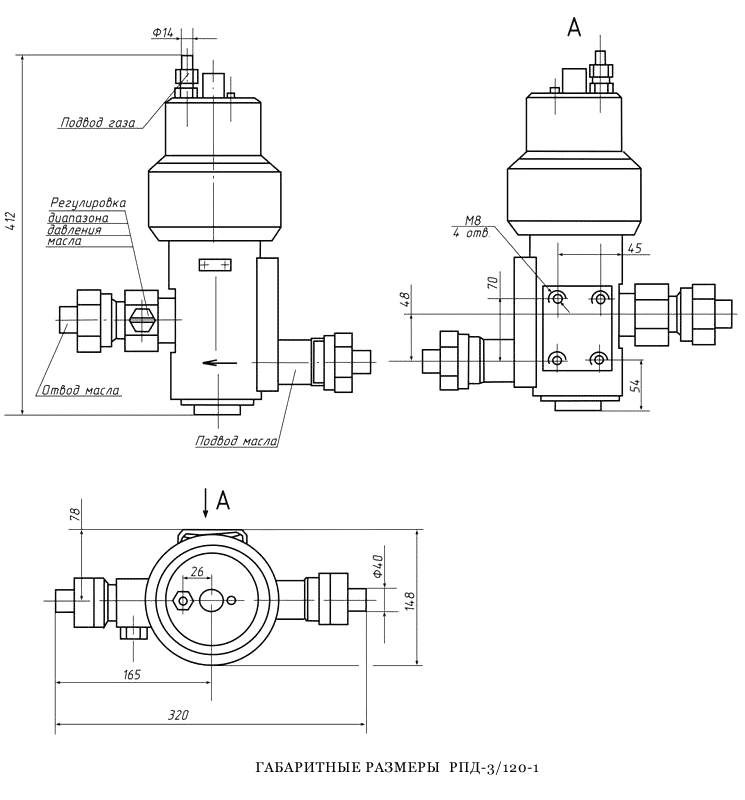

Габаритные размеры РПД-3/120-1
Комплект ЗИП к регулятору перепада давлений РПД-3/120-1
