Ящики управления серии РУСМ (Я) 5000

Я 5000

НАЗНАЧЕНИЕ
Устройства комплектные низковольтные серии РУСМ (Я) 5000, исполнения IP21 (IP54), предназначены для управления асинхронными электродвигателями, работающими в продолжительном, кратковременном или повторно-кратковременном режимах, обеспечения необходимой максимальной и тепловой защиты. Ящики применяются в помещениях с повышенной влажностью, запыленностью, при наличии химически агрессивных сред и в наружных установках промышленного производства. По своим схемам и техническим характеристикам ящики РУСМ5000 полностью эквивалентны ящикам Я5000 согласно ТУ 3431–00-1–73635677–2005.

УСЛОВИЯ ЭКСПЛУАТАЦИИ
> высота над уровнем моря — не более 2000 м-
> температура окружающего воздуха — от минус 5 °С до плюс 45 °С-
> окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию-
> степень защиты IP54 для ящиков РУСМ5000, IP21 для ящиков Я5000-
> виды климатического исполнения — УХЛ и Т-
> рабочее положение в пространстве с допустимым отклонением от вертикали до 5° в любую сторону.
> группа механического исполнения — Ml по ГОСТ 17516-72-
> номинальный режим работы ящиков и щитов — продолжительный, прерывисто-продолжительный, повторно-кратковременный и кратковременный.

КОНСТРУКЦИЯ
Конструктивно устройства Я (РУСМ) 5000 выполняются в виде металлических ящиков из тонколистового проката номинальной толщиной 1,5 мм по ГОСТ 16523. По требованию потребителя размеры ящиков Я (РУСМ) 5000 могут быть изменены с установкой на передней крышке аппаратов импортного производства.

Аппаратный состав ящиков включает:
> автоматические выключатели-
> контакторы-
> тепловые реле-
> органы управления (кнопки, переключатели и т.д.).
Аппаратура управления скоммутирована проводом типа ПВ:
> сопротивление изоляции не менее, 1,0 МОм-
> напряжение силовой цепи, 110 — 440 В-
> частота сети, 50 (60) Гц-
> величина тока, 0,6 — 100 А.

Электрические аппараты устанавливаются как на панели внутри ящика, так и на его передней крышке, причем на передней крышке располагаются аппараты, реализующие функции контроля и управления — кнопки, светосигнальная арматура, переключатели и тепловые реле.

Схемы, габаритные и установочные размеры НКУ РУСМ (Я) 5000 приведены на соответсвующих страницах сайта.

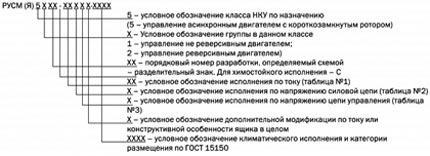

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
