КОНТРОЛЛЕР КРВ-2М

Контроллер рудничный взрывобезопасный типа КРВ-2М предназначен для управления тяговыми электродвигателеми аккумуляторных электровозов с секционированной батареей.
Климатическое исполнение У и Т, категория размещения 5 по ГОСТ 15150-69. Может применяться в шахтах, опасных по газу и пыли.

Технические характеристики

Род тока	постоянный
Режим работы	продолжительный
Напряжение номинальных силовых цепей, В	300
Ток номинальный кулачкового элемента, А:	150
Ток номинальный цепей освещения, А:	4
Количество контактов, шт:
коммутирующих	7
реверсивных	8
Нажатие контактов, Н:
коммутирующих	24,5 - 34,3
реверсивных	19,6 - 32,3
Провал коммутирующих контактов, мм	3,5 - 4,5
Раствор коммутирующих контактов, мм	9 - 13
Номинальное напряжение блок контактов, в не более	220
Номинальный ток блок контактов, А	4
Количество блок контактов, шт	1
Масса, кг	не более 160



Степень защиты IP54 по ГОСТ 14254-96. Исполнение по взрывозащите — рудничное взрывозащищенное РВ3В.

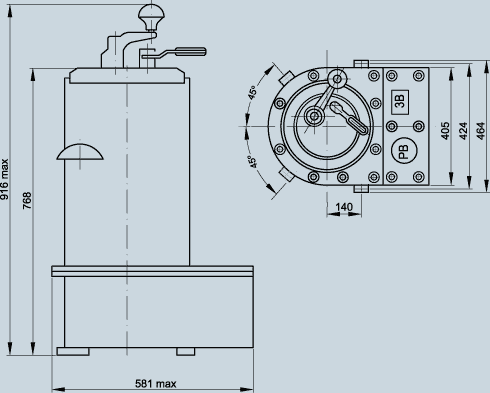

Рис. 43. Габаритные и установочные размеры контроллера типа КРВ-2М
