Описание

Блоки резисторов типа БР-1М, БР-1-1М - Предназначение:

Блоки резисторов типа БР-1М, БР-1-1М предназначены для реостатного пуска и электродинамического торможения тяговых электродвигателей рудничных контактных электровозов сцепным весом 3,4,7,10,14 тонн.
Климатическое исполнение У и Т, категория размещения 5 по ГОСТ 15150-69. Могут применяться в шахтах, не опасных в отношении взрыва газа.

Блоки резисторов типа БР-1М, БР-1-1М - Технические характеристики:

Наименование БР-1М БР-1М-1
Род тока постоянный постоянный
Номинальное напряжение, В 250 250
Номинальная мощность, кВт 14,5 6,5
Величина ступеней сопротивлений при температуре 20 0С, Ом
Первой ступени Р1-Р2 0,472±0,047 0,80±0,08
Второй ступени Р2-Р3 1,268±0,127 2,4±0,24
Третьей ступени Р3-Р4 0,708±0,071 2,0±0,2
Масса, кг 62,5
26,0

Степень защиты IP00 по ГОСТ 14254-96. Исполнение по взрывозащите — рудничное нормальное РН1.
БЛОКИ РЕЗИСТОРОВ БР-1М, БР-1-1М

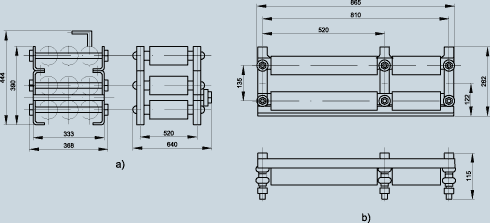

Рис. 41. Габаритные и установочные размеры блоков резисторов типа а) БР-1М и б) Б-1-1М
