Вводно-распределительные устройства ВРУ1, ВРУ2, ВРУ3

Область применения ВРУ1, ВРУ2, ВРУЗ: жилые, общественные, административные, бытовые здания и сооружения. В панелях ВРУ1 установлены аппараты учета. Для управления освещением сетей общего пользования — блоки автоматического и неавтоматического управления освещением.

УСЛОВИЯ ЭКСПЛУАТАЦИИ
> высота над уровнем моря — не более 2000 м-
> климатическое исполнение УХЛ4 по ГОСТ 15150-69,
при этом:
> рабочая температура окружающего воздуха от плюс 1 °С до плюс 35°С-
> группа условий эксплуатации в части воздействия окружающей среды — М2 по ГОСТ 17516.1 90-
> степень защиты — IP3X по ГОСТ 14254–96 (со стороны дна IP00)-
> окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию-
> рабочее положение в пространстве с допустимым отклонением от вертикали до — 5° в любую сторону-
> номинальный режим работы шкафа — продолжительный.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Устройства вводно-распределительные разделяются на:
> вводные — для ввода и учета электрической энергии-
> распределительные — для распределения электрической энергии- применяются совместно с вводными-
> вводно-распределительные — для ввода, учета и распределения электрической энергии и обеспечивают распределение и учет электрической энергии по трехфазным и/или однофазным цепям-
> нечастые, до 6 в сутки, оперативные включения и отключения отходящих электрических цепей.

КОНСТРУКЦИЯ
Устройства вводно-распределительные ВРУ1, ВРУ2, ВРУЗ комплектуются панелями одностороннего переднего обслуживания и могут состоять из одного или группы из нескольких шкафов. Аппараты учета (счетчики, трансформаторы тока, аппараты автоматические и неавтоматические управления освещением) размещаются в отдельном отсеке и закрываются индивидуальной дверью.
ВРУ можно соединять между собой болтами, предварительно сняв боковые металлические панели.
Ввод проводов и кабелей предусмотрен снизу и сверху, вывод — вниз или через верхнюю съемную крышку.

ГАБАРИТНЫЕ РАЗМЕРЫ ВРУ1, ВРУ2, мм
> высота 1800-
> ширина 800-
> глубина 450.

ГАБАРИТНЫЕ РАЗМЕРА ВРУ3, мм
> высота 1800-
> ширина 800-
> глубина 300.

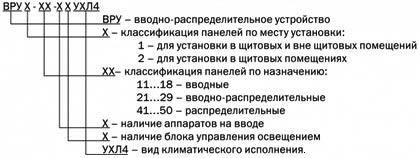

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
