Расширитель диапазона СА7150

Расширитель диапазона СА7150 предназначен для расширения диапазона измерения электрической емкости Моста СА7100 за счет прецизионного преобразования тока в цепи объекта измерений.

Подключение к объекту измерений происходит по четырехзажимной схеме, с помощью кабелей, входящих в комплект поставки, благодаря чему достигается высокая точность измерений.

При подключении Расширителя диапазона СА7150 к мосту СА7100 добавляется два поддиапазона №6, №7.

Например, при встроенном эталонном конденсаторе 100 пФ при измерении на поддиапазоне №6 предел измерения емкости расширяется до значения 10 мкФ, на поддиапазоне №7 - до 100 мкФ.

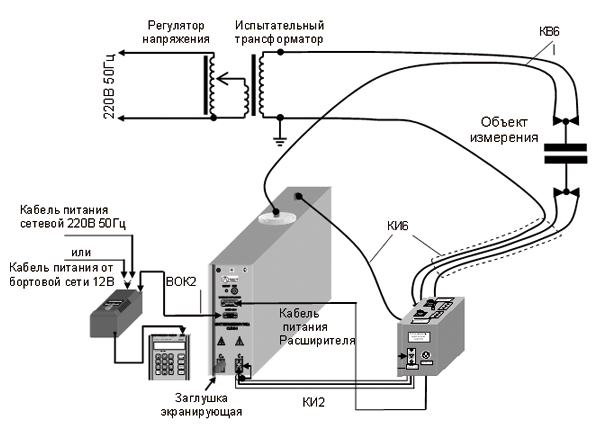

Блок-схема подключения Моста CА7100 и Расширителя СА7150 к объекту измерений

Технические характеристики Моста СА7100 с использованием СА7150

Диапазон измерения емкости

• до С01-100 000 (поддиапазон №6),
• до С01-1000 000 (поддиапазон №7)

1 С0 - номинальное значение емкости эталонного конденсатора-

Диапазон измерения тангенса угла диэлек-трических потерь

• от 0 до 1

Сила тока в цепи объекта измерений

• до 5 А (поддиапазон №6),
• до 50 А (поддиапазон №7)

Пределы допускаемой относительной по-грешности при измерении емкости

• ±2-10-2% - при использовании внешнего эталонного кон-денсатора
• ±5-10-2% - при использовании встроенного эталонного кон-денсатора

Пределы допускаемой абсолютной по-грешности при измерении тангенса угла диэлектрических потерь

• ±(2-10-4+0,01-tg&delta-)

Масса прибора

• Не более 4 кг

Габаритные размеры

• 130-200-200 мм
