Щитки осветительные типа ЩА

Щитки осветительные групповые предназначены для приема и распределения электрической энергии напряжением 380/220 В трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, а также для нечастых (не более шести раз в час) коммутаций и защиты однофазных отходящих линий от перегрузок и токов короткого замыкания.
Щитки предназначены для установки в промышленных и общественных зданиях.
Устанавливаются на вертикальную поверхность.
Номинальный режим работы - продолжительный.
Шкафы изготавливаются по ТУ У 31.2-32566103-001:2007

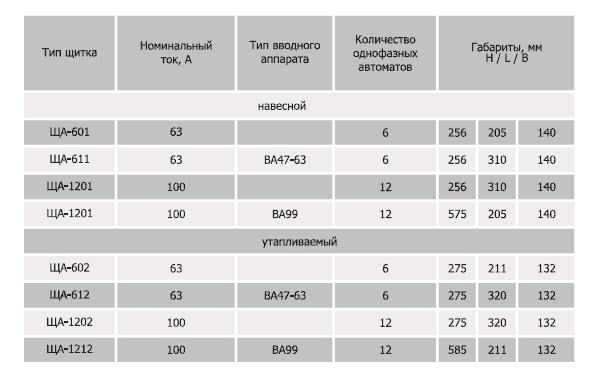

Техническое описание

Номинальное напряжение переменного тока: 380/220В, частота: 50Гц.
Номинальный ток до 100 А.
Степень защиты по ГОСТ 14254-96: IP21, Ip54.
Группа условий эксплуатации в части воздействий механических факторов внешний среды М2 по ГОСТ 17516.1-90.
Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89: У3.1 и УХЛ4.
Высота установки над уровнем моря до 2000м. Рабочее положение - вертикальное. 9. 8.
Допускается отклонение от рабочего положения не более 5°.
Требования безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 22789-94, а также требованиям "ПУЭ", "Правил технической эксплуатации электроустановок потребителя", утверждённых Минэнерго.
Требования пожарной безопасности соответствуют ГОСТ 12.1.004-85.



Конструкция

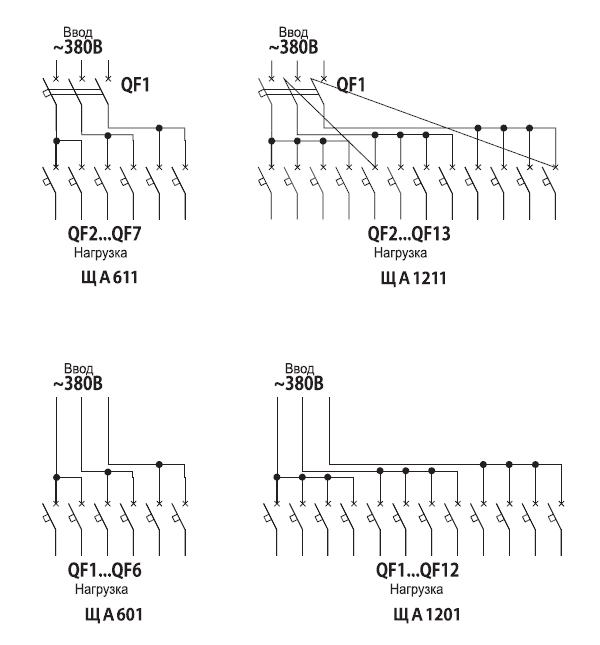

Устройство состоит из оболочки бескаркасной конструкции с открывающейся дверцей. В оболочку устанавливается набор автоматических выключателей. Конструкция устройства обеспечивает ввод и вывод питающей и отходящих линий через верхнюю и нижнюю панель соответственно. Защита линий осуществляется автоматическими выключателями с током у ставки расцепителей 6- 10- 12- 16- 25- 32- 40-50- 63А.
