Сепараторы магнитные Х43-4Х

Х43-4Х

Сепараторы магнитные Х43-4Х - предназначены для автоматической очистки смазочно-охлаждающей жидкости от мелких магнитных частичек в смеси с абразивными или другими немагнитными частичками.

Применение магнитного сепаратора дает возможность повысить чистоту обработки поверхности деталей, многократно использовать охлаждающие жидкости на шлифовальных, хонинговальных и др. доводочных станках, рабочим инструментом которых является абразивный материал. Магнитные сепараторы обеспечивают очистку водных эмульсий на основе минеральных масел (96,5% воды и 3,5% эмульсола), вязкость которых 1 mm2/s в интервале температур от 10 до 550С при температуре окружающей среды от 1 до 400С.

Допускается очистка масляных, синтетических и других жидкостей, вязкость которых до 75 mm2/s. Магнитные сепараторы изготавливаются с левым и правым расположением привода.

Сепаратор не рассчитан на работу в среде, содержащей едкие газы, пары или растворы едких веществ в концентрациях, разрушающих металлы и изоляцию, во взрывоопасной среде, их можно применять как самостоятельное устройство, так и в комплекте с другими устройствами в установках очистки СОЖ.
Сепаратор состоит из мотора-редуктора, корпуса с вмонтированным в него барабаном, скребка, съемной крышки, заслонки, регулирующей уровень СОЖ в корпусе сепаратора с помощью пружины и пробки.

УСТРОЙСТВО И РАБОТА

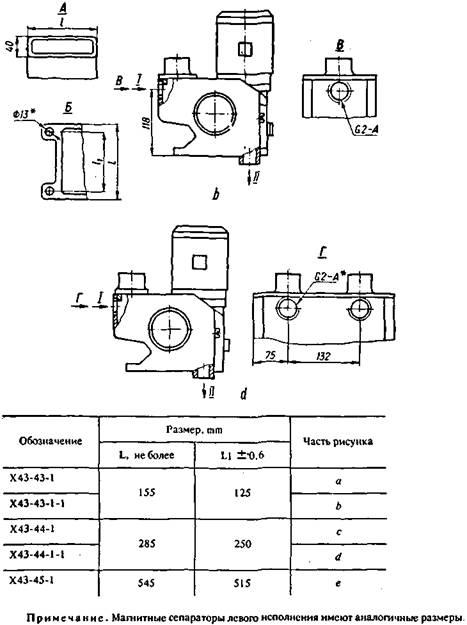

Сепараторы изготавливаются двух исполнений: с левым расположением привода- с правым расположением привода (рис. 2).

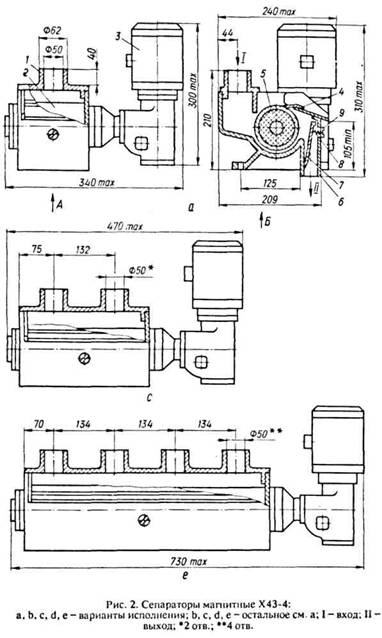

Сепаратор состоит из мотор-редуктора 3, корпуса 6 с вмонтированным в него барабаном 2, скребка 4, съемной крышки 1, заслонки 7, регулирующей уровень СОЖ в корпусе сепаратора с помощью пружины 8 и пробки 9.

Барабан 2 выполнен в виде ферритобариевых магнитов 5.

Загрязненная СОЖ поступает в сепаратор через отверстие I, проходит между корпусом сепаратора и барабаном с магнитами, вращающимися в направлении, обратном движению жидкости, очищается от магнитных частиц и выходит, минуя заслонку 7, из сепаратора через отверстие II. Притянутые к барабану частицы снимаются с поверхности барабана скребком.

Примечание. Под загрязненностью жидкости понимается отношение массы твердых частиц, заключенных в данном объеме жидкости, к массе данною объема.

МЕРЫ БЕЗОПАСНОСТИ

При установке сепаратор заземлить.
Полную очистку сепаратора от шлама производить после его остановки.

УСТАНОВКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При установке сепаратора для облегчения свободного протекания загрязненной СОЖ обеспечить уклон соединительного устройства от станка к сепаратору не менее 5°. Отверстие сливного устройства станка при необходимости перекрыть сеткой с размером ячейки 3-5 mm .

Распаковав сепараторы, проверить винтовые соединения, очистить сепаратор от технического вазелина, редуктор заполнить смесью масла ИС-20+3 % олеиновой кислоты (Aeroshell Oil 100+3 % олеиновой кислоты) или "Цилиндровое 52" (Вапор ) + 3 % олеиновой кислоты (Shell Nasa Oil 89+3 % олеиновой кислоты).

Примечание. Вскобках даны масла, выпускаемые фирмой Shell (Англия).

Масло в подшипниках и редукторе необходимо менять не реже одного раза в шесть месяцев.

Внимание! При остановке сепаратора на срок больше 12 h скребок и магнитный барабан необходимо очистить от шлама.

Профилактический ремонт сепаратора производить в порядке, установленном для обслуживаемого им станка. Полную очистку сепаратора от шлама с промывкой щели производить не реже одного раза в месяц.
