Шкив копровый проходческий типа ШКП-1

По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:

Код товара:

130-60-3339

Производитель:

ЗАО "БМЗ"

Статус поставщика:

На правах официального дилера

Наличие:

Уточняйте у менеджера

Цена с НДС:

По запросу

Описание

Шкивы копровые проходческие, предназначены для поддержания и изменения направления стальных канатов, на которых подвешивается проходческое оборудование, применяемое при строительстве рудных, угольных и сланцевых шахт.

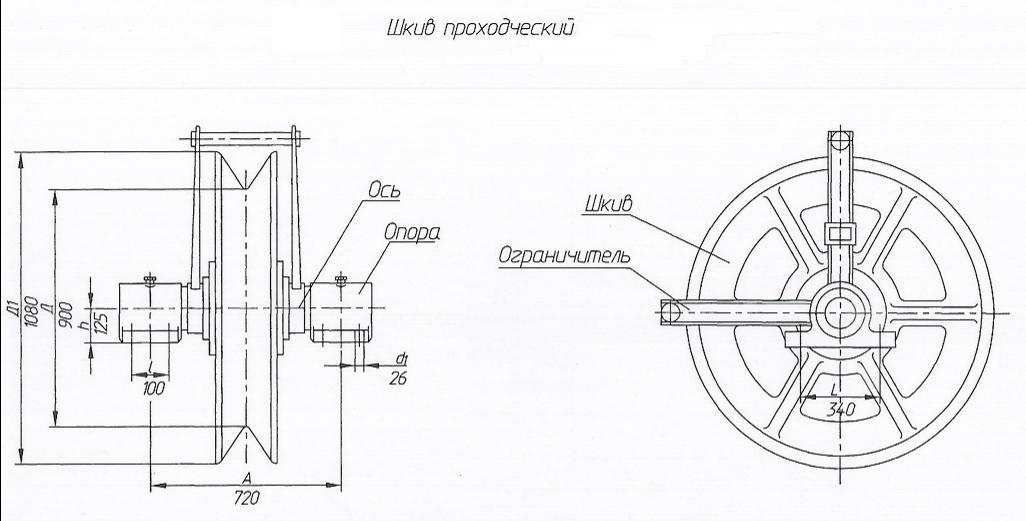

Чертеж шкива копровый проходческий типа ШКП-1

Обозначение шкива	Диаметр каната, мм	Допускаемаянагрузка на канат включая собственныйвес каната	Шкив			Ось	Опоры				Шкив в сборе
Обозначение шкива	Диаметр каната, мм	Допускаемаянагрузка на канат включая собственныйвес каната	F, мм	Д, мм	Д2.ММ	С, мм	d, мм	1, мм	L, мм	h, мм	А, мм	Масса, Kг
ШКП1-04-20-60	17,5…20	60кН	70	400	500	460	28	-	200	60	360	76
ШКН1-04-20-000	20	5,6 т/с	70	380	480	464	26	-	170	60	360	70
ШКП1-04-20-60	20,5…30	130 кН	110	600	750	460	28	-	200	70	360 .:	167,2
ШКН1-06-25-000	25	7,5 т/с	110	575	700	464	26	-	170	60	360	124
ПЖН1-06-31-000	31	11,2 т/с	110	5701	720	464	26	-	200	70	360	160
ШКН1-09-45-325	20,5…45	325 кН	150	900	1125	72O	28	100	340	110	540	558
ШКН1-09-25-000	25,5	9,5 т/с	150	875	1000	634	26	100	210	75	450	260
ШКН1-09-43,5-22,4-000	43,5	22,4 т/с	150	855	1080	724	26	100	250	90	540	460
ШКН1-09-43,5-26,5-000	43,5	26,5 т/с	150	855	1080 ,	904	26	100	340	125	720	620
ШКП1-12-60-580	45,5…60	580 кН	200	1200	1500	820	28	100	340	130	640	1215
ШКН1-12-60,5-42,5-000	60,5	42,5 г/с	200	1140	1440	824	26	100	340	125	640	840

Пример записи обозначения шкива проходческого диаметром 0,9 м для каната диаметром 45 мм с допускаемой нагрузкой не более 325 кН
«Шкив проходческий ШКШ-09-45-325»

Обозначение шкива	Диаметр каната, мм	Допускаемаянагрузка на канат включая собственный вес каната		Шкив		Ось		Опоры			Шкив в сборе
Обозначение шкива	Диаметр каната, мм	Допускаемаянагрузка на канат включая собственный вес каната	F,мм	Д, мм	Д2.ММ	С,мм	d,мм	1,мм	L,мм	h,мм	А, мм	Масса,Kг
ШКП1-04-20-60	17,5…20	60кН	70	400	500	460	28	-	200	60	360	76
ШКН1-04-20-000	20	5,6 т/с	70	380	480	464	26	-	170	60	360	70
ШКП1-04-20-60	20,5…30	130 кН	110	600	750	460	28	-	200	70	360 .:	167,2
ШКН1-06-25-000	25	7,5 т/с	110	575	700	464	26	-	170	60	360	124
ПЖН1-06-31-000	31	11,2 т/с	110	5701	720	464	26	-	200	70	360	160
ШКН1-09-45-325	20,5…45	325 кН	150	900	1125	72O	28	100	340	110	540	558
ШКН1-09-25-000	25,5	9,5 т/с	150	875	1000	634	26	100	210	75	450	260
ШКН1-09-43,5-22,4-000	43,5	22,4 т/с	150	855	1080	724	26	100	250	90	540	460
ШКН1-09-43,5-26,5-000	43,5	26,5 т/с	150	855	1080 ,	904	26	100	340	125	720	620
ШКП1-12-60-580	45,5…60	580 кН	200	1200	1500	820	28	100	340	130	640	1215
ШКН1-12-60,5-42,5-000	60,5	42,5 г/с	200	1140	1440	824	26	100	340	125	640	840

Пример записиобозначенияшкивапроходческого диаметром 0,9 м для каната диаметром 45 мм с допускаемой нагрузкой не более 325 кН
«Шкив проходческий ШКП-09-45-325»
