Предлагаем конвейеры винтовые (шнеки) для горизонтального или наклонного транспортирования пылевидных, зернистых и мелкокусковых сыпучих материалов.
Винтовые конвейеры используются в качестве питателей, дозаторов и смесителей.
Шнек (винтовой конвейер транспортер) предназначен для транспортирования в горизонтальном и наклонном (до 60°) направлениях сыпучих и мелкокусковых материалов насыпной плотностью до 2,0 т/куб.м.
Простота конструкции, высокая производительность, надежность и неприхотливость винтовых конвейеров обуславливает их широчайшее использование в различных областях производственной деятельности, связанной с перемещением больших объемов сыпучих грузов.

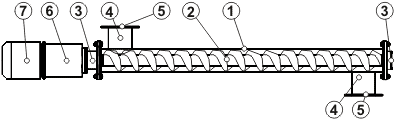

ПРИНЦИПИАЛЬНАЯ СХЕМА ВИНТОВОГО КОНВЕЙЕРА (ШНЕКА)
Рис. 1
Винтовой конвейер (шнек) состоит из следующих узлов и деталей:
корпуса (1), винта (2), подшипниковых опор (3), загрузочного и разгрузочного отверстия (4) с присоединительными фланцами (5), редуктора (6) и приводного электродвигателя (7) (Рис. 1).
При вращении винта транспортируемый материал перемещается от загрузочного отверстия к разгрузочному.
В зависимости от требований установки винтового конвейера в составе технологических линий привод подающего винта может быть выполнен как по толкающей (привод подающего винта расположен со стороны загрузочного отверстия), так и по тянущей схеме ( привод подающего винта расположен со стороны разгрузочного отверстия).

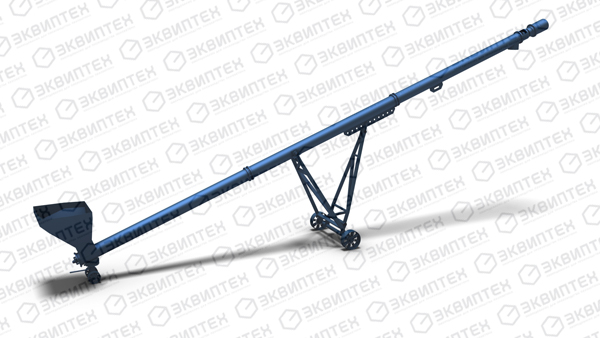

ПЕРЕДВИЖНОЙ ВИНТОВОЙ КОНВЕЙЕР (ШНЕК) С ИЗМЕНЯЕМЫМ УГЛОМ НАКЛОНА, ДЛИНА 12600 ММ, ДИАМЕТР 273 ММ,
ПРОИЗВОДИТЕЛЬНОСТЬ 60 Т/ЧАС
Техническая характеристика производимых шнеков:
| № | Наименование | Диаметр шнека, мм |
Длина, мм |
Потребляемая мощность, кВт | Число оборотов на валу, об/мин | Произво- дительность, т/ч |
| 1 | Конвейер винтовой (шнек) | 219 | до 12000 | 1,5 - 5,5 | 50 - 224 | 1 - 60 |
| 2 | Конвейер винтовой (шнек) | 320 | до 3000 | 3,5 - 15,0 | 50 - 224 | 5 - 150 |
| 3 | Конвейер винтовой (шнек) | от 450 - 1200 | до 30000 | 7,5 - 30,0 | 50 - 224 | 50 - 500 |
Где: ТЗ - техническое задание Заказчика.
Описание:
Патрубки загрузочные и разгрузочные имеют присоединительные фланцы для присоединения винтового конвейера к бункерам хранения сыпучих материалов, смесительному оборудованию, дозаторам и т.д.
Конфигурация присоединительных фланцев винтового конвейера позволяет устанавливать дисковые затворы как пневматического так и ручного управления.
Возможно также изготовление конвейеров любого типа (диаметра) под заказ!
По желанию Заказчика конвейеры могут комплектоваться частотными преобразователями - устройствами плавного пуска для управления разгоном и торможением конвейера для обеспечения регулировки скорости привода от нуля до номинальных оборотов двигателя и выше без снижения крутящего момента на валу.
