Многослойные сильфоны (ГОСТ 21744-83)
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-217-6946
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
ТУ 3695-108-33096208-2008
ГОСТ 21744-83
Сильфон представляет из себя ассемитричную упругую металлическую оболочку, способную многократно деформироваться и восстанавливать форму под механическим или температурным воздействием на свою рабочую поверхность в пределах плоскостей нагрузки (растягиваться, сжиматься, изгибаться или сдвигаться под действием приложеной силы вдоль рабочей оси сильфона или температурных ударов - за счет тепловых расширений) .Материал используемый для изготовления однослойных и многослойных сильфонов:
Основные марки стали, используемые при производстве сильфонов: лента 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632-72; AISI 321, AISI 304, 1.4541, 1.4571 и другие типы сталей в соответствиис требованиями DIN EN
Область применения
Cильфоны предназначены для работы в качестве разделителей сред, уплотнительных элементов, а так же в качестве компенсаторов тепловых перемещений трубопроводов и гасителей вибрации частей трубопроводной арматуры для атомной, нефтяной, газовой, автомобиле-строительной, химической и других отраслях промышленности.
Рабочая среда
Область применения: Настоящий стандарт распространяется на многослойные металлические сильфоны, предназначенные для работы в качестве разделителей сред, уплотнительных элементов, а также элементов силового узла в средах, при температуре от 13 К (минус 260 град. С) до 823 К (плюс 550 град. С).
Материал серийных сильфонов:
Сталь коррозионно-стойкая жаропрочная 08Х18Н10Т и 1.4541 DIN EN 10028-7:2008
Сталь конструкционная криогенная 12Х18Н10Т

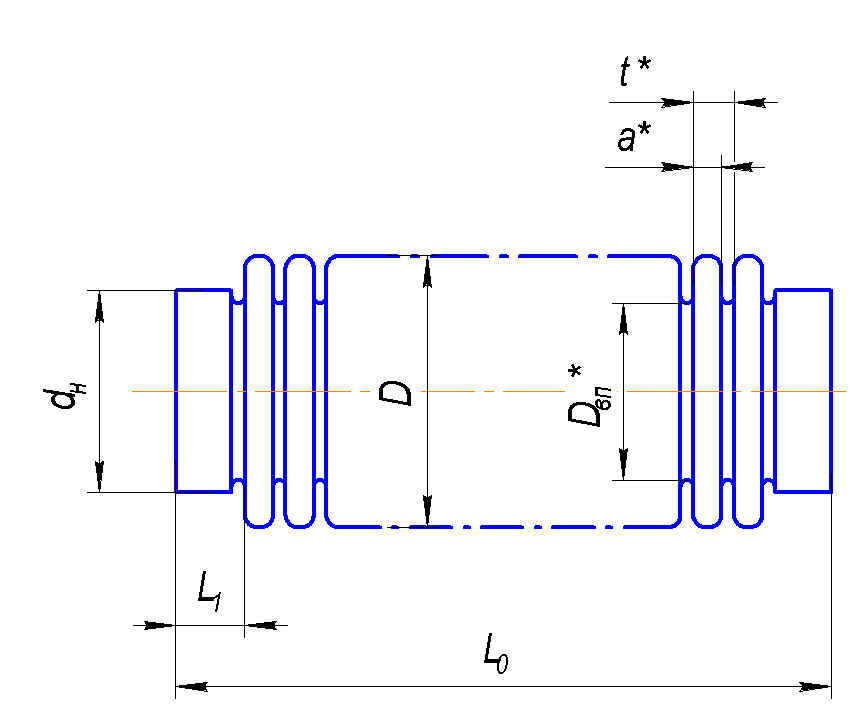

Перечень выпускаемых серийных сильфонов
|
Условное обозначение сильфонов |
D
|
L0
|
L1 |
D*вn |
Жесткость CQ кг/мм |
Рабочий ход (мм) |
Давление рабочее (кгс/см2) |
Трубка-заготовка |
|||
|
Диаметр dн |
Толщина слоя |
||||||||||
|
Номинальный |
Пред. откл. |
Номинальная |
Пред. откл. |
||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
16-20-0,16х2 |
16 |
45 |
6,4 |
10 |
2.8 |
2.5 |
120 |
11 |
±010 |
0,16 |
±0,03 |
|
22-8-0,16х2 |
22 |
40 |
7,0 |
14,5 |
4.3 |
3.0 |
60 |
16 |
±0,15
|
0,16 |
±0,03 |
|
22-9-0,16х5 |
22 |
48 |
6,0 |
14,5 |
13 |
3.3 |
200 |
16 |
0,16 |
±0,030 |
|
|
22-9-0,2х4 |
22 |
48 |
6,0 |
14,5 |
13 |
3.3 |
200 |
16 |
0,20 |
±0,030 |
|
|
22-9-0,25х3 |
22 |
48 |
6,0 |
14,5 |
13 |
3.3 |
200 |
16 |
0,25 |
±0,030 |
|
|
22-10-0,16х5 |
22 |
52 |
7,2 |
14,5 |
22.8 |
3.7 |
200 |
16 |
0,16 |
±0,030 |
|
|
22-10-0,2х4 |
22 |
52 |
7,2 |
14,5 |
22.8 |
3.7 |
200 |
16 |
0,20 |
±0,030 |
|
|
22-12-0,16х2 |
22 |
54 |
7,0 |
14,5 |
2.8 |
4.5 |
60 |
16 |
0,16 |
±0,030 |
|
|
22-16-0,16х3 |
22 |
68 |
7,0 |
14,5 |
3.3 |
6.0 |
100 |
16 |
0,16 |
±0,030 |
|
|
22-16-0,16х5 |
22 |
76 |
7,2 |
14,5 |
14.25 |
6.0 |
200 |
16 |
0,16 |
±0,030 |
|
|
27-12-0,17х2 |
27 |
58,4 |
6,8 |
18,5 |
5.0 |
7.0 |
25 |
20 |
0,17 |
±0,030 |
|
|
28-10-0,16х3 |
28 |
51 |
6,8 |
18,5 |
3.8 |
6.0 |
80 |
20 |
0,16 |
±0,030 |
|
|
28-10-0,17х2 |
28 |
51 |
6,8 |
18,5 |
3.0 |
6.0 |
30 |
20 |
0,17 |
±0,030 |
|
|
28-12-0,17х2 |
28 |
58 |
6,8 |
18,5 |
2.3 |
7.2 |
30 |
20 |
0,17 |
±0,030 |
|
|
28-12-0,25х2 |
28 |
57 |
6,8 |
18,5 |
2.8 |
7.2 |
60 |
20 |
0,25 |
±0,030 |
|
|
28-16-0,17х2 |
28 |
74 |
6,8 |
18,5 |
1.9 |
9.6 |
30 |
20 |
0,17 |
±0,030 |
|
|
28-16-0,17х5 |
28 |
75 |
6,9 |
18,5 |
7.2 |
7.6 |
160 |
20 |
0,17 |
±0,030 |
|
|
28-16-0,17х6 |
28 |
77 |
7,0 |
18,5 |
8.8 |
6.8 |
200 |
20 |
0,17 |
±0,030 |
|
|
28-16-0,17х7 |
28 |
82 |
7,0 |
18,5 |
16.9 |
6.0 |
250 |
20 |
0,17 |
±0,030 |
|
|
28-17-0,17х2 |
28 |
61 |
6,0 |
18,5 |
2.0 |
10.2 |
40 |
20 |
0,17 |
±0,030 |
|
|
28-20-0,17х2 |
28 |
89 |
6,8 |
18,5 |
1.5 |
12.0 |
30 |
20 |
0,17 |
±0,030 |
|
|
28-20-0,17х3 |
28 |
89 |
6,8 |
18,5 |
1.9 |
12.0 |
80 |
20 |
0,17 |
±0,030 |
|
|
28-20-0,17х5 |
28 |
91 |
6,9 |
18,5 |
5.8 |
9.5 |
160 |
20 |
0,17 |
±0,030 |
|
|
28-20-0,17х6 |
28 |
94 |
7,0 |
18,5 |
7.8 |
7.5 |
200 |
20 |
0,17 |
±0,030 |
|
|
28-20-0,17х7 |
28 |
99 |
7,0 |
18,5 |
13.5 |
7.5 |
250 |
20 |
0,17 |
±0,030 |
|
|
28-20-0,2х2 |
28 |
89 |
6,0 |
18,5 |
1.5 |
12.0 |
30 |
20 |
0,20 |
±0,030 |
|
|
28-20-0,2х5 |
28 |
93 |
6,0 |
18,5 |
7.0 |
7.5 |
200 |
20 |
0,20 |
±0,030 |
|
|
28-20-0,25х2 |
28 |
89 |
6,0 |
18,5 |
1.9 |
12.0 |
80 |
20 |
0,25 |
±0,030 |
|
|
28-25-0,17х2 |
28 |
108 |
6,8 |
18,5 |
1.2 |
15.0 |
30 |
20 |
0,17 |
±0,030 |
|
|
28-27-0,17х2 |
28 |
89 |
6,0 |
18,5 |
1.0 |
16.2 |
40 |
20 |
0,17 |
±0,030 |
|
|
38-12-0,21х2 |
38 |
79 |
7,0 |
26 |
3.0 |
9.6 |
30 |
28 |
0,21 |
±0,030 |
|
|
38-12-0,2х4 |
38 |
78 |
6,0 |
26 |
5.0 |
7.2 |
80 |
28 |
0,20 |
±0,030 |
|
|
38-16-0,21х2 |
38 |
101 |
7,0 |
26 |
3.0 |
9.6 |
30 |
28 |
0,21 |
±0,030 |
|
|
38-16-0,21х3 |
38 |
101 |
7,0 |
26 |
4.0 |
9.6 |
60 |
28 |
0,21 |
±0,030 |
|
|
38-20-0,21х2 |
38 |
123 |
7,0 |
26 |
2.4 |
12 |
30 |
28 |
0,21 |
±0,030 |
|
|
38-20-0,21х4 |
38 |
123 |
7,0 |
26 |
7.2 |
12 |
80 |
28 |
0,21 |
±0,030 |
|
|
38-20-0,21х6 |
38 |
129 |
7,0 |
26 |
15 |
10 |
200 |
28 |
0,21 |
±0,030 |
|
|
38-20-0,21х8 |
38 |
137 |
7,2 |
26 |
2.4 |
12 |
30 |
28 |
0,21 |
±0,030 |
|
|
38-20-0,25х6 |
38 |
129 |
6,0 |
26 |
15 |
10 |
200 |
28 |
±0,30
|
0,25 |
±0,030 |
|
38-20-0,25х7 |
38 |
135 |
6,0 |
26 |
12 |
10 |
250 |
28 |
0,25 |
±0,030 |
|
|
48-8-0,2х2 |
48 |
54 |
7,6 |
36 |
5.5 |
6.8 |
30 |
38 |
+0,38 -0,19 |
0,20 |
±0,030 |
|
48-10-0,2х2 |
48 |
65 |
7,6 |
36 |
4.4 |
8.5 |
30 |
38 |
0,20 |
±0,030 |
|
|
48-10-0,2х4 |
48 |
65 |
7,6 |
36 |
13 |
7.5 |
60 |
38 |
0,20 |
±0,030 |
|
|
48-11-0,2х2 |
48 |
58 |
7,6 |
35,2 |
5.2 |
13 |
10 |
38 |
0,20 |
±0,030 |
|
|
48-12-0,2х6 |
48 |
75 |
7,6 |
36 |
16.7 |
<
||||||
