Описание:
Уникальная специализированная система мониторинга и регистрации технологического процесса РТП представляет собой программно-аппаратный комплекс средств для осуществления мониторинга и контроля технологических параметров линий по производству кабелей.
РТП является многоуровневой системой. С первого (нижнего) уровня сигналы датчиков (измерители диаметра, ИАСИ, термодатчики и др.) поступают на контроллер РТП, с которого они в цифровом виде передаются на РТП-сервер (верхний уровень) с установленным программным обеспечением (ПО). РТП-сервер осуществляет обработку полученных данных, их регистрацию, отображение и архивирование.
К одному РТП-серверу могут подключаться несколько контроллеров РТП с разных кабельных линий.
Любой компьютер с установленным программным обеспечением РТП-клиент имеет доступ ко всем текущим и архивным данным РТП-сервера при подключении через локальную сеть предприятия, либо через Internet.

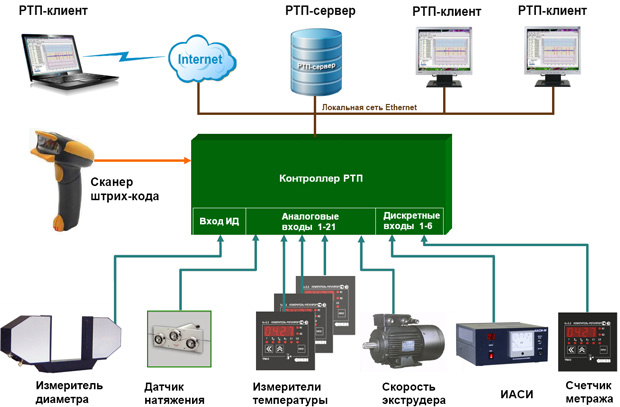

Пример одной из возможных конфигураций системы РТП:
РТП предоставляет следующие возможности:
• Сбор информации с датчиков и приборов, установленных на кабельной линии
• Ведение постоянного контроля работы приборов и механизмов, и регистрация данных через заданные промежутки времени и метража по выбранным каналам приборов и датчиков
• Отображение текущих показаний приборов в цифровом и графическом виде
• Архивация полученных данных
• Возможность просмотра архива измерений за любой промежуток времени или метража в табличном и графическом виде
• Формирование протокола по выбранным отрезкам продукции с подробной статистикой по таким параметрам как: скорость, время работы, перерасход материала, диаметр, число пробоев и др.
• По результатам измерений можно определить время работы, включения и выключения линии; определить точно участки кабеля с пробоями и браком по диаметру; время прогрева экструдера; и многое другое.
• Идентификация изготовленной продукции с помощью сканера штрих-кода.

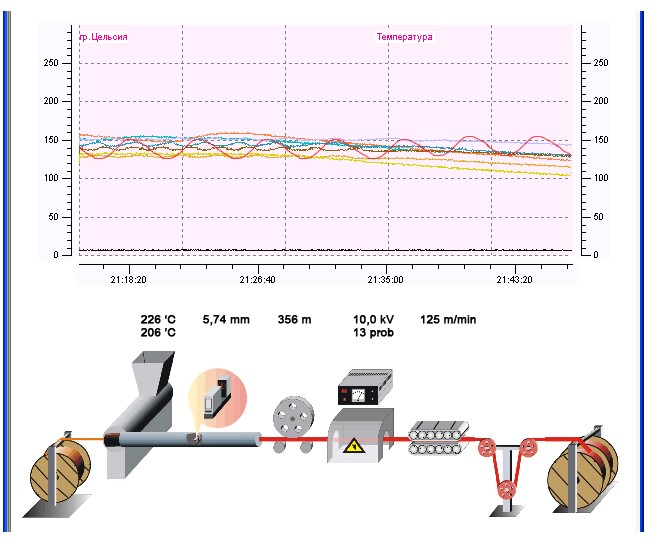

Окно программы РТП-клиент:
Технические характеристики: |
Минимальные системные требования ПК РТП-сервер |
Процессор |
1 ГГц |
Жесткий диск |
50 ГБайт |
ОЗУ |
1 ГБайт |
Рекомендуемые операционные системы |
Windows Server 2000/2003/2008 |
Аналоговые входы контроллера |
|
Число входов |
21 |
Дискретность |
10 бит |
Тип входов |
Определяется при заказе |
Изоляция |
Все входы гальванически развязаны между собой и между платой управления |
Дискретные входы контроллера |
|
Число входов |
6 входов |
Тип входов |
Напряжение 10…30 VDC, входное сопротивление 4,7 кОм |
|
|
Интерфейс измерителя диаметра |
1 (для передачи данных от измерителя диаметра) |
Интерфейс Ethernet/RS232 |
1 (для передачи данных на РС-сервер) |
Интерфейс RS232 |
1 (для подключения сканера штрих-кода) |
Период опроса входных сигналов |
0,3 сек |
