Станция охлаждения рудничного электропривода типа СОРЭ

• температура окружающего воздуха от плюс 5о С до плюс 35о С-
• верхнее значение относительной влажности воздуха (98 ± 2) % при температуре окружающей среды плюс 35о-
• запыленность окружающей атмосферы не более 1200 мГ/м3-
• наклон в любую сторону от горизонтального положения до 15о-
• изменение напряжения питающей сети от 85% до 110% номинального значения.

Исполнение по взрывозащите:

• двигателей насоса и вентилятора - РВ3В-
• электрических датчиков уровня и давления охлаждающей жидкости - Ро Иа.

Функции

• двухконтурное (вода-воздух) охлаждение взрывозащищенных преобразователей-
• раздельное управление насосом и вентилятором-
• фильтрацию охлаждающей жидкости от крупнодисперсных и мелкодисперсных твёрдых частиц.

Станция обеспечивает:

• визуальный контроль и электрическую индикацию уровня охлаждающей жидкости-
• визуальную индикацию давления охлаждающей жидкости-
• электрическую индикацию давления охлаждающей жидкости (токовая петля 4-20 мА)-

Конструкция

Контур водяного охлаждения станции включает насос с двигателем, бак с охлаждающей жидкостью, радиатор и фильтр. Все соединения в станции выполнены металлическими трубами, подключение станции к системе охлаждения преобразователя осуществляется резиновыми шлангами с помощью штуцеров.

Бак с охлаждающей жидкостью имеет устройство визуально контроля уровня жидкости и электрический датчик уровня. Давление жидкости в системе контролируется с помощью манометра и электрического датчика давления.

Все узлы станции объединены в общую конструкцию на салазках и защищены металлическим кожухом.

Подсоединение силовых кабелей к двигателям насоса и вентилятора осуществляется непосредственно через вводные коробки двигателей, подсоединение кабелей управления с искробезопасными цепями - через отдельную кабельную коробку.

Управление и защита электрических цепей осуществляется устройствами, установленными в преобразователе.

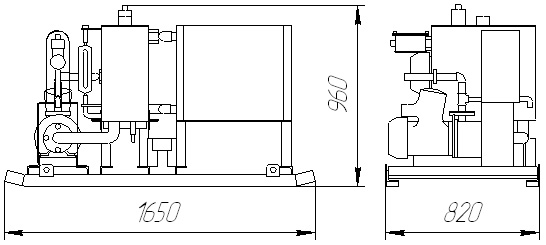

Рис -1- Общий вид станции охлаждения СОРЭ

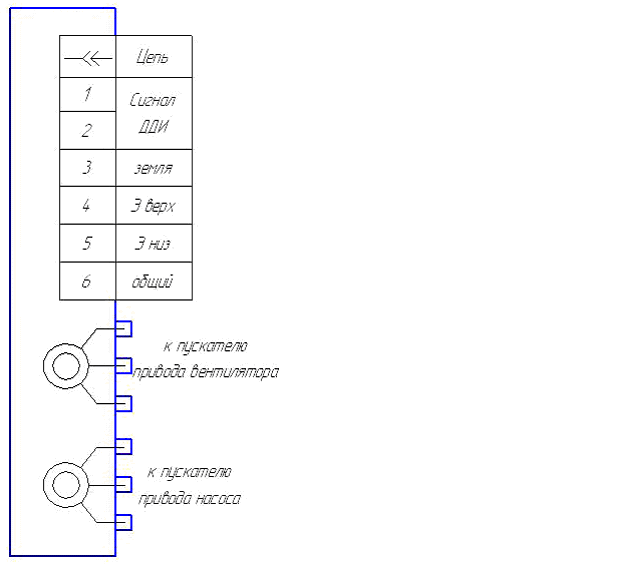

Рис -2- Схема внешних подключений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Гарантии изготовителя

Гарантийный срок эксплуатации преобразователя 12 месяцев год со дня ввода в эксплуатацию, но не более 18 месяцев от даты поставки.

Комплектность поставки

В комплект поставки входит:

• станция СОРЭ-
• паспорт-
• руководство по эксплуатации.
