Мощный высокопроизводительный скребковый изгибающийся передвижной шахтный конвейер СПЦ230 предназначендля работы в составе горнодобывающих комплексов для доставки угля, горючего сланца, калийных руд изочистных забоев, отрабатываемых по простиранию при углах падения пластов до 35°, а также по восстанию или падению до 10°, при мощности пласта 1,35 м и более, в шахтах любой категорииопасности по газу и пыли.

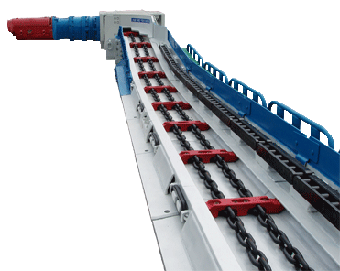

Конвейер скребковый забойный серия СПЦ 230 с боковой разгрузкой
- Конвейер может применяться со всеми типами крепей и комбайнов, соответствующих мощностипласта, изготавливаемыми в Украине и за рубежом.
- Конвейер имеет модификации, исполнения в зависимости от горно-технических условий эксплуатации.
- Конвейер может быть укомплектован головным приводом для прямой (лобовой) разгрузки на подлавный конвейер или для боковой или крестовой разгрузки. При этом конвейер с боковой разгрузкой может быть преобразован в конвейер с прямой разгрузкой путем замены секции для боковой разгрузки, расположенной между приводом и переходной секцией, на секцию для прямой разгрузки.
- Головной привод оборудован выкатным валом на собственных опорах с полумуфтами, обеспечивающими его демонтаж без съема приводных блоков. Выкатной вал смонтирован в литосварной раме. Привод оборудован устройством для его закрепления и передвижки, гидравлическим устройством натяжения цепи, тарированным тормозом стопорения приводного вала для обеспечения регламентированного натяжения цепи.
- Концевой привод оборудован унифицированным с головным приводом выкатным валом, который монтируется в укороченной литосварной раме, обеспечивающей крутой сбег холостой ветви.
- Навесное оборудование может быть приварено к рештачному составу или отъемное.
- Приводные блоки оборудованы системой водяного охлаждения.
- Рештаки имеют нижнее днище для защиты холостой ветви тягового органа от заштыбовки.
- В инспекционных рештаках предусмотрены люки для доступа к холостой ветви скребковой цепи.
- При заказе конвейера необходимо оговорить горно-геологические условия эксплуатации, тип механизированной крепи, тип и систему подачи комбайна, тип кабелеукладчика, тип разгрузки на подлавный конвейер (прямая, боковая, крестообразная), другие конструктивные особенности конвейера.
Техническая характеристика
Наименование параметров
|
Значение параметров
|
Тип механизированной крепи |
КД90- МТ- М130- М138- М144К- “Глиник” и др.
|
Тип комбайна |
1ГШ68- 2ГШ68Б- ГШ500- МК500- РКУ13- РКУ16- 1КШЭ- МВ12- КГС- KSW и др.
|
Тип подачи комбайна |
Эйкотрак- 3БСП- РКД- 2УКПК- РПК- БСП1
|
Производительность, т/час |
1020- 1200- 1500
|
Скорость движения скребковой цепи, м/с |
0,33- 1- 1,24
|
Длина в поставке, м |
200- 250- 300- 350
|
Энерговооруженность, кВт |
3(4)x132- 3(4)x160- 3(4)x65/160- 2(3-4)x200- 2(3)x250- 2(3-4)x65/200- 2(3)x85/250
|
Напряжение питания электродвигателей, В |
1140- 660
|
Тяговый орган |
Скребковая цепь
|
Количество цепей |
Две, центрально-сдвоенные
|
- калибр цепи, мм |
30x108
|
Рештачный став: |
- высота рештака по боковинам, мм |
230- 255 (из спецпрофиля)- 265 (литые)
|
- длина рештака по боковинам, мм |
1500(возможна другая по заказу)
|
- ширина рештака по боковинам, мм |
692- 800
|
Ресурс конвейера, млн.т. |
3 - 5
|
При заказе конвейера необходимо оговорить горно-геологические условия эксплуатации, тип механизированной крепи, тип и систему подачи комбайна, тип кабелеукладчика, тип разгрузки на подлавный конвейер (прямая, боковая, крестообразная), другие конструктивные особенности конвейера.
Комплектность конвейера и конструкции отдельных сборочных единиц Вы можете уточнить при заказе.
Сертификат № UA2.003.969 по ДСТУ ISO 9001
