Стабилизатор расхода газа «СРГ-21» (СРГ-21А, СРГ-21Б, СРГ-21В, СРГ-21Г, СРГ-21Д)

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
147-226-3809
Производитель:
Наличие:
Уточняйте у менеджера
Цена с НДС:
Цена по-запросу
Описание

Предназначен для поддержания объемного расхода газа в системах газовогоанализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами:

  • сталь 12Х18Н10Т по ГОСТ 5632-72,
  • сплав 40КХНМ по ГОСТ 10994-74,
  • резины марок МБС по ГОСТ 7338-77 и НО-68-1 по ТУ38.005.1166-73,
  • ИРП-1130 по ОСТ38.553-73,
  • ИРП-1287 по ТУ38.005.1166-73,
  • мембранное полотно гр. VI по ТУ38.005.6109-77,
  • пластикат ПП-В по ОСТ6-19-503-79,
  • фенопласт Э-21-450-44 по ТУ6-05-031-445-75.

Значения расхода газа (по воздуху), на которые выпускаются исполнения стабилизатора:

СРГ-21А 2 л/ч
СРГ-21Б 3 л/ч
СРГ-21В 6 л/ч
СРГ-21Г 12 л/ч
СРГ-21Д 20 л/ч

При заказе стабилизатора на другие газы необходимо указать тип газа, а в случае газовой смеси указать %-ное содержаниекаждого компонента.

Давление газа на входе 20…160 кПа (0,2…1,6 кгс/см2)
Давление газа на выходе 0…3 кПа (0…0,03 кгс/см2)
Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей, не более		 -10…+50 °С
80%
1 мг/м3
Рабочие условия применения:
температура окружающего воздуха
атмосферноедавление
относительная влажность при 35°С, не более		 +5…+50°С
84…107 кПа (630…800 мм рт. ст.)
80%
Точность поддержания расхода ±2%
Габаритные размеры, не более 52x64x92 мм
Масса стабилизатора, не более 0,6 кг
Вероятность безотказной работы за 2000 ч 0,96
Средний срок службы, не менее 8 лет

Рабочее положение стабилизатора предпочтительно вертикальное, допускается - любое.
Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.
При заказе стабилизатора должны быть указаны модификация (буквенное обозначение) и давление анализируемого газа на входе.

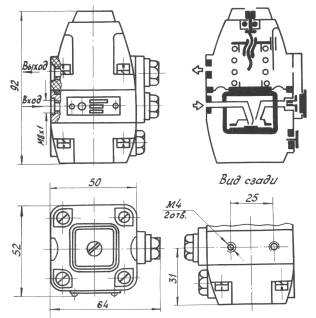

Габаритные размеры стабилизатора расхода газа «СРГ-21»
Габаритные размеры стабилизатора расхода газа «СРГ-21»
