«СУХОВЕЙ-6А У1», установка осушки воздуха.

Установка «Суховей-6А У1» предназначена для осушки и очистки от механических примесей атмосферного воздуха.
Отличительной особенностью установки является то, что она может работать полностью в автоматическом режиме управления. Установка также может работать в ручном и полуавтоматическом режимах.

Применение

Установка используется для продувки сухим и очищенным воздухом баков силовых трансформаторов и других электрических аппаратов в процессе их монтажа, ремонта и эксплуатации с целью предохранения твёрдой изоляции от увлажнения во время разгерметизации активной части.

Установка может применяться для регенерации (сушки) синтетических адсорбентов (силикагель, цеолит, оксид алюминия и др.), используемых в другом технологическом оборудовании, а также для охлаждения отрегенерированного адсорбента сухим воздухом.
При работе в зимнее время предусмотрен подогрев сухого воздуха.

Условия эксплуатации, сертификация

Изготавливается по ТУ У 34.04624312.014-97 и имеет сертификаты соответствия в системах сертификации УкрСЕПРО Украины и ГОСТ Р Госстандарта России.

• Вид климатического исполнения —- У1 по ГОСТ 15150-69
• Средний срок службы —- не менее 10 лет, гарантийный срок —- 1 год.
• Обслуживающий персонал —- 1 человек.
• Экобезопасность —- по ГОСТ 12.1.005-88.
• Пожаробезопасность —- по ГОСТ 12.1.004-91.
• Электробезопасность —- по ГОСТ 12.2.007.0-75.

Комплект поставки

Комплект поставки установки приведен в табл. 1.
Таблица 1

Особенности конструкции

Установка осушки воздуха непрерывного действия с производительностью 150 м³/час (или циклической работы с производительностью до 250 м³/час) и гарантированной точкой росы не выше минус 50°С. В качестве источника воздуха используется компрессор Emmercom SRL (Италия) с производительностью 300 м³/ч и уровнем шума не более 70 дБ. Масса сорбента - 2-200 кг. Имеет два независимых нагревателя. На выходе установки предусмотрен фильтр воздуха с тонкостью фильтрации 5 мкм и прибор для непрерывного контроля температуры точки росы (в комплекте прибор ИВГ-1) с сигнализацией при отклонении точки росы от паспортного значения (при дополнительном заказе с непрерывной регистрацией точки росы через USB порт на ПК).

Осушка воздуха в установке осуществляется адсорбционным способом с применением твердых адсорбентов. Для восстановления работоспособности увлажненных адсорбентов предусмотрена работа установки в режиме регенерации.

Установка выполнена в виде металлического контейнера, внутри которого смонтировано оборудование: компрессор, нагреватели воздуха, два адсорбера, воздушный фильтр, шкаф управления.

Нагреватели обеспечивают нагрев воздуха до температуры 350÷-400°С (для регенерации сорбента) и подогрев сухого воздуха до температуры 100°С при подаче его, например, в трансформатор.

Количество адсорбента рассчитано таким образом, чтобы за время подготовки сухого воздуха с температурой точки росы не хуже минус 50°С, например, через адсорбер А1, в адсорбере А2 обеспечивается регенерация адсорбента и его охлаждение сухим воздухом до температуры не выше 80°С. При снижении точки росы подготавливаемого воздуха через адсорбер А1 хуже минус 50°С установка автоматически переключается для подготовки сухого воздуха через адсорбер А2, при этом адсорбер А1 подвергается регенерации с последующим охлаждением его сухим воздухом. Указанные процессы выполняются установкой в автоматическом режиме.

Отдельные выходы с нагревателей воздуха предусматривают контролируемую по температуре подачу воздуха к другим потребителям.

Автоматизация установки

1. Исполнения установки по способу отображения информации

   1.1 Установка по способу отображения информации (визуализации), может поставляться в следующих исполнениях:

   1. исполнение А1 —- с кнопочным пультом управления (рис.1)-
   2. исполнение А2 —- с сенсорной панелью управления (монохромный терминал, рис.2)-
   3. исполнение А3 —- с сенсорной панелью управления (цветной терминал, рис.2).
2. Режимы работы установки

   2.1 Установка может работать в следующих режимах:

   1. автоматическом-
   2. полуавтоматическом-
   3. ручном.

   2.2 В автоматическом режиме управления установка осуществляет последовательное выполнение подрежимов, обеспечивающих непрерывную подачу сухого и очищенного воздуха с номинальной производительностью 150 м³/час. При снижении точки росы ниже минус 50°С установка автоматически переключается на подготовку воздуха через другой адсорбер, при этом увлажнившийся адсорбер подвергается регенерации с использованием собственного нагревателя, после чего - охлаждению сухим воздухом. Такие циклы повторяются неограниченное количество раз.

   2.3 В ручном режиме управления эксплуатация установки осуществляется аналогично установке обычного исполнения, но сигналы управления на пускатели и другие приборы управления осуществляются через контроллер. Управление вентилями —- ручное посредством механического воздействия на их маховики.

   2.4 В полуавтоматическом режиме управление вентилями осуществляется органами управления, расположенными на шкафу управления установки.

   2.5 Оператор в любой момент времени может приостановить любой из подрежимов или остановить работу установки в целом. Также оператор может перевести работу установки с автоматического режима работы в полуавтоматический или ручной режимы управления и наоборот.

3. Общие принципы автоматизации

   3.1 Управление вентилятором и вентилями осуществляется пускателями через контроллер.

   3.2 В зависимости от выбранного режима работы управление вентилями производится или вручную или с использованием приводов.

   3.3 Независимо от выбранного режима работы установка автоматически контролирует и (или) поддерживает в заданных пределах:

   1. температуру воздуха при регенерации адсорбента-
   2. температуру сухого воздуха на выходе установки-
   3. производительность по сухому воздуху и воздуху, подаваемому на регенерацию или охлаждение адсорбента-
   4. окончание регенерации адсорбента-
   5. охлаждение отрегенерированного сорбента.

   3.4 Установка имеет следующие уровни защиты:

   1. контроль питающего напряжения (снижение или превышение, контроль чередования фаз, превышение тока потребления, снижение сопротивления)-
   2. отключение нагревателей при отсутствии потока воздуха-
   3. отключение нагревателей сухого воздуха при превышении температуры.
4. Режимы работы установки

   4.1 Установка, в зависимости от выбранного способа управления, может работать в автоматическом, полуавтоматическом или ручном режимах управления.

   4.2 Автоматический режим управления

   При первом включении установки выполняется регенерация адсорбента в одном из адсорберов (например А1) в соответствии с Руководством по эксплуатации.

   Далее переключатель «Режим работы» устанавливается в положение «Авт.» и нажимается кнопка «Пуск», расположенная слева от переключателя «Режим работы» (рис. 1) или расположенная на экране сенсорной панели (рис. 2).

   Индикация состояния элементов установки выполняется следующим образом:

   Исполнение 1 (кнопочный пуль управления —- рис. 1). На панели «Индикация режимов» отображается состояние, в котором в данный момент находятся адсорберы А1 и А2.

   Исполнения 2 и 3 (сенсорная панель управления —- рис. 2). На сенсорном экране по требованию оператора отображаются:

   1. панели «Индикация режимов» и «Выбор режима»-
   2. схема установки с индикацией положения вентилей: например, режим «Осушка воздуха через адсорбер А1 с дренажом» или режим «Осушка воздуха через адсорбер А2 с охлаждением адсорбера А1 сухим воздухом».

   4.3 Полуавтоматический режим управления

   С панели «Выбор режима работы А1» и (или) «Выбор режима работы А2» выбирается и включается любой из режимов, указанный на панелях. Положение вентилей устанавливается автоматически, включение компрессора и нагревателей так же происходит автоматически.

   4.4 Ручной режим управления

   С использованием тумблеров ВН1÷-ВН10 устанавливается положение вентилей в соответствии с Руководством по эксплуатации для выбранного режима. Включение вентилятора выполняется переключателем К, нагреватели включается тумблерами АТ1 и АТ2. В ручном режиме управление вентилями возможно и при механическом воздействии на их маховики.

   При комплектации установки с сенсорной панелью указанные органы управления располагаются собственно на панели.

   Оператор в любой момент времени может приостановить любой из режимов или остановить работу установки.

5. Контроль параметров при работе установки

   В любом из режимов работы установки на панели управления отображается информация:

   1. о температуре воздуха на регенерацию адсорбента-
   2. о температуре воздуха на выходе из адсорберов-
   3. о температуре сухого воздуха-
   4. о влажности сухого воздуха на выходе установки.

   Установка по способу отображения информации «Исполнение А2» комплектуется монохромным графическим сенсорным терминалом 5”7, «Исполнение А3» —- цветным такого же размера.

Основные характеристики

Основные характеристики установки приведены в табл. 2.
Таблица 2

Комплектация и основные технологические режимы установки приведены в табл. 3.
Таблица 3

Примечание: ¹⁾ По дополнительному требованию Заказчика.

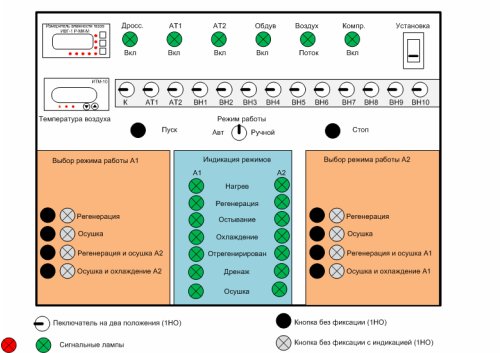

Рис. 1

Общий вид пульта управления установки «Суховей-6А У1»
(кнопочный пульт управления)

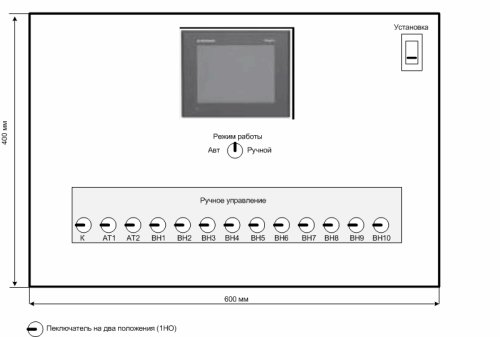

Рис. 2

Общий вид пульта управления установки «Суховей-6А У1»
(сенсорная панель)
