1 Назначение

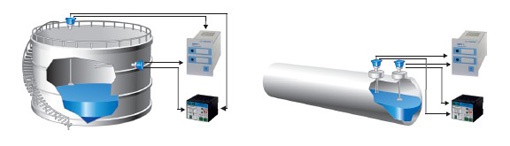

Сигнализаторы уровня СУР-7, СУР-8 (далее «приборы») предназначены для контроля положения уровня различных жидких продуктов в одной или двух точках технологических емкостей и управления производственными агрегатами и установками.
Применяются в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным давлением.
Приборы имеют взрывозащищенное исполнение, соответствуют требованиям технических условий, ГОСТ Р 52350.0, ГОСТ Р 52350.11, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Особовзрывобезопасный» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11 температурной группы T5 по ГОСТ Р 51330.0.
Датчики имеют маркировку взрывозащиты «0ExiaIIBT5 X» и могут применяться во взрывоопасных зонах класса 0, 1 и 2 согласно требованиям ГОСТ Р 52350.10 или других нормативно-технических документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
2 Контролируемая среда
Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе сильнопенящиеся, кипящие и высокоадгезионные (СУР-7)- сильнопенящиеся, обладающие высокой плотностью и вязкостью (СУР-8). Стойкость к агрессивным средам определяется материалами, контактирующими с агрессивной средой - нержавеющая сталь 12Х18Н10Т, фторопласт-4.
3 Состав прибора
3.1 Сигнализатор уровня СУР-7 выпускается в двух исполнениях - 0 и 1.
3.1.1 Состав прибора исполнения 0:
1) один или два датчика положения уровня ДПУ7-
2) вторичный преобразователь сигнализатора ПВС7.
3.1.2 Состав прибора исполнения 1:
1) один или два датчика положения уровня ДПУ7-
2) вторичный преобразователь сигнализатора ПВС7-d.
3.2 Сигнализатор уровня СУР-8 выпускается в двух исполнениях - 0 и 1.
3.2.1 Состав прибора исполнения 0:
1) датчик положения уровня ДПУ8 или ДПУ8М-
2) вторичный преобразователь сигнализатора ПВС8.
3.2.2 Состав прибора исполнения 1:
1) датчик положения уровня ДПУ8 или ДПУ8М-
2) вторичный преобразователь сигнализатора ПВС8-d.
3.3 Датчики положения уровня ДПУ7 (далее «датчики») изменяют состояние выходного частотного сигнала в зависимости от положения уровня жидкости и результатов самопроверки. Датчики подключаются к ПВС7 (ПВС7-d) с помощью двухпроводного экранированного кабеля.
3.4 Датчики положения уровня ДПУ8 и ДПУ8М (далее «датчики») предназначены для контроля положения уровня жидкости в двух точках посредством определения положения поплавка, скользящего по чувствительному элементу (ЧЭ) датчика. Датчик ДПУ8 имеет жесткий ЧЭ, датчик ДПУ8М - гибкий ЧЭ. Датчики подключаются к ПВС8 (ПВС8-d) с помощью двухпроводного экранированного кабеля. Датчики ДПУ8 и ДПУ8М комплектуются поплавками типа II или IV (уровень), III или V (уровень раздела). Характеристики поплавком см. в соответствующем разделе настоящего каталога.
3.5 Вторичные преобразователи ПВC7 (ПВС7-d), ПВС8 (ПВС8-d) предназначены для искробезопасного питания подключенных к ним датчиков, обработки поступающих сигналов, индикации положений уровня жидкости и выдачи управляющих сигналов.
3.6 Приборы СУР-7 и СУР-8 индицируют положение уровня жидкости по первому и второму предельным уровням с помощью светодиодных индикаторов.
3.7 Каждый из приборов имеет четыре оптоэлектронных ключа типа «сухой контакт» (по два на каждый предельный уровень), предназначенных для подключения к внешним устройствам сигнализации предельного уровня и автоматики.
4 Технические данные
4.1 Основные технические характеристики и условия эксплуатации сигнализатора уровня СУР-7 даны в таблице 1.
Таблица 1
Наименование параметра |
ДПУ7 |
ПВС7 |
ПВС7-d |
Длина чувствительного элемента | от 0,25 до 4,0 м* | - | |
Температура контролируемой среды | от минус 45 до 100 °C** | - | |
Давление контролируемой среды | до 10 МПа | - | |
Маркировка взрывозащиты | 0ExiаIIBT5 X | [Exiа]IIB | |
Степень защиты | IP68 по ГОСТ 14254 | IP20 по ГОСТ 14254 | |
Климатическое исполнение | ОМ 1,5 по ГОСТ 15150 | УХЛ4 по ГОСТ 15150 | |
Температура внешней среды | от минус 45 до +75 °С** | от +5 до +45 °С | |
Пределы изменения атмосферного давления | от 84,0 до 106,7 кПа | от 84,0 до 106,7 кПа | |
Тип атмосферы | III, IV (морская и приморско-промышленная) | II (промышленная) | |
Питание прибора | - | ~ 220 В, 50Гц | +24 В ± 10 % |
Срок службы |
8 лет |
8 лет | |
Масса (не более) |
3,3 кг |
2,7 кг | 0,8 кг |
Габаритные размеры (не превышают) |
112х210,8х(133,5+L***) мм |
115х164х220 мм | 125х106х136,5 |
* Другая длина выноса чувствительной зоны по специальному заказу
**Другие температурные диапазоны по специальному заказу
*** «L» - вынос чувствительной зоны датчика
4.2 Основные технические характеристики и условия эксплуатации сигнализатора уровня СУР-8 даны в таблице 2.
Таблица 2
Наименование параметра |
ДПУ8 | ДПУ8М |
ПВС8 |
ПВС8-d |
Длина чувствительного элемента | от 1,5 до 4,0 м* | от 1,5 до 16,0 м* | - | |
Температура контролируемой среды | от минус 45 до +65 °С** | - | ||
Давление контролируемой среды | до 2,0 МПа | до 0,15 МПа | - | |
Маркировка взрывозащиты | 0ExiаIIBT5 X | [Exiа]IIB | ||
Степень защиты | IP68 по ГОСТ 14254 | IP20 по ГОСТ 14254 | ||
Климатическое исполнение | ОМ 1,5 по ГОСТ 15150 | УХЛ4 по ГОСТ 15150 | ||
Температура внешней среды | от минус 45 до +75 °С** | от +5 до +45 °С | ||
Пределы изменения атмосферного давления | от 84,0 до 106,7 кПа | от 84,0 до 106,7 кПа | ||
Тип атмосферы | III, IV (морская и приморско-промышленная) | II (промышленная) | ||
Питание прибора | - | ~ 220 В, 50Гц | +24 В ± 10 % | |
Срок службы |
8 лет |
8 лет | ||
Масса (не более) |
2,9 кг |
9,7 кг |
2,7 кг | 0,8 кг |
Габаритные размеры (не превышают) |
112х210,8х(133,5+L***) мм |
115х164х220 мм | 125х106х136,5 |
* Другая длина выноса чувствительной зоны по специальному заказу
**Другие температурные диапазоны по специальному заказу
*** «L» - длина чувствительного элемента датчика
4.3 Пределы допускаемой абсолютной погрешности определения положения уровня для СУР-7: ±10 мм.
4.4 Верхний неизмеряемый уровень для СУР-8 не более 0,24 м. Конкретное значение определяется геометрическими размерами поплавка.
4.5 Нижний неизмеряемый уровень для СУР-8 не более (0,05 + HПОГР), м, при комплектации датчиком ДПУ8, при комплектации датчиком ДПУ8М – не более (0,1 + HПОГР), м, где HПОГР – глубина погружения поплавка, м.
4.6 Дискретность задания уровней срабатывания прибора SC, м, в зависимости от длины ЧЭ датчика L, м, составляет SC=L/32.
4.7 Пределы допускаемой абсолютной погрешности контроля уровня для СУР-8 равны ±0,5·SC, м.
4.8 Электрические параметры и характеристики СУР-7, СУР-8 исполнения 0.
4.8.1 Питание приборов осуществляется от сети переменного тока напряжением от 180 до 242 В, частотой (50 ± 1) Гц.
4.8.2 Мощность, потребляемая приборами от сети при номинальном напряжении, не превышает 24 В·А.
4.8.3 По степени защиты от поражения электрическим током приборы относятся к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0.
4.8.4 Электрическая изоляция при нормальных условиях выдерживает в течение одной минуты без пробоя и поверхностного перекрытия испытательное напряжение:
– между искробезопасными цепями и искроопасными цепями – не менее ~1500 В, 50 Гц (эффективное значение);
– между искробезопасными цепями и цепями питания – не менее ~1500 В, 50 Гц (эффективное значение);
– между искробезопасными цепями – не менее ~500 В, 50 Гц (эффективное значение);
– между цепью питания ~220 В, 50 Гц и корпусом ПВС7, ПВС8 между цепями ключей сигнализации и контроля и корпусом ПВС7, ПВС-8 – не менее ~1500 В, 50 Гц (эффективное значение).
4.8.5 Электрическое сопротивление изоляции в нормальных условиях между искробезопасными цепями и искроопасными цепями не менее 20 МОм.
4.8.6 Электрическое сопротивление изоляции в нормальных условиях между выходными цепями и цепями питания не менее 20 МОм.
4.9 Электрические параметры и характеристики СУР-7, СУР-8 исполнения 1
4.9.1 Питание приборов осуществляется от внешнего источника питания напряжением +24 В ± 10 %.
4.9.2 Мощность, потребляемая приборами от сети при номинальном напряжении, не превышает 14 Вт.
4.9.3 По степени защиты от поражения электрическим током прибор относится к классу защиты III в соответствии с требованиями ГОСТ 12.2.007.0.
4.9.4 Электрическая изоляция при нормальных условиях выдерживает в течение одной минуты без пробоя и поверхностного перекрытия испытательное напряжение:
– между искробезопасными цепями и искроопасными цепями – не менее ~1500 В, 50 Гц (эффективное значение);
– между искробезопасными цепями и цепями питания – не менее ~1500 В, 50 Гц (эффективное значение);
– между искробезопасными цепями – не менее ~500 В, 50 Гц (эффективное значение);
– между цепью питания +24 В и цепями ключей сигнализации и контроля ПВС7-d, ПВС8-d – не менее ~1500 В, 50 Гц (эффективное значение).
4.9.5 Электрическое сопротивление изоляции в нормальных условиях между искробезопасными цепями и искроопасными цепями не менее 20 МОм.
4.9.6 Электрическое сопротивление изоляции в нормальных условиях между выходными цепями и цепями питания не менее 20 МОм.
4.10 Время установления рабочего режима для СУР-7, СУР-8 не более 30 с.
4.11 Приборы предназначены для непрерывной работы.
4.12 Предельные параметры ключей приборов на активной нагрузке:
– коммутируемое напряжение постоянного или переменного тока не более 250 В;
– допустимый ток коммутации ключа не более 1 А;
– сопротивление ключа в замкнутом состоянии не более 1,6 Ом.
4.13 Начальные состояния ключей задаются потребителем.
4.14 Нормальное функционирование приборов обеспечивается при длине соединительного кабеля между датчиками и ПВС7 (ПВС7-d), ПВC8 (ПВС8-d) не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: RКАБ ≤ 200 Ом, СКАБ ≤ 0,1 мкФ, LКАБ ≤ 2 мГн.
5 Принцип работы приборов
5.1 Принцип работы СУР-7
5.1.1 В сигнализаторе уровня СУР-7 (датчике ДПУ7) определение положения уровня жидкости основано на различии способности пропускать ультразвуковые колебания жидкостями и газами.
5.1.2 Принцип работы датчика ДПУ7 основан на измерении интервала времени между выдачей возбуждающего импульса на пьезоэлемент возбуждения и регистрацией полученного отклика от пьезоэлемента чувствительного, которые разделены рабочим зазором.
5.2 Принцип работы СУР-8
5.2.1 Измерение уровня продукта в сигнализаторе уровня СУР-8 (датчиках ДПУ8, ДПУ8М) основано на измерении времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего вдоль проволоки, в ней под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется пьезоэлементом, закрепленным на ней.
5.2.2 Измерение времени, прошедшего с момента формирования импульса тока до момента приема сигнала от пьезодатчика, позволяет вычислить расстояние до местоположения поплавка, определяемого положением уровня жидкости, и сравнить его с двумя программируемыми уставками срабатывания прибора.
5.2.3 Значения уставок выбираются пользователем на плате датчика с помощью линейки переключателей.
6 Установка прибора
6.1 Установка датчика ДПУ7 на объекте
6.1.1 Установка датчика осуществляется на верхний или боковой фланец резервуара. Установка в необходимую точку контроля достигается путем заказа датчика с требуемыми длиной штанги и типом переходной втулки.
6.1.2 Герметизация обеспечивается установочной прокладкой, входящей в комплект поставки.
6.2 Установка ПВС7
6.2.1 ПВС7 устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы. Установка ПВС7 производится на щит потребителя в соответствии с установочными размерами, приведенными в Приложении С руководства по эксплуатации УНКР.407713.018 РЭ.
6.2.2 В месте установки ПВС7 необходимо наличие розетки с напряжением 220 В частотой 50 Гц и заземляющим проводом.
6.3 Установка ПВС7-d
6.3.1 ПВС7-d устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы. Установка ПВС7-d производится на монтажный рельс EN 50 022 35x7,5 Phoenix Contact GmbH & Co.
6.3.2 В месте установки ПВС7-d необходимо наличие внешнего источника питания +24 В.
6.4 Установка датчика ДПУ8 (ДПУ8М) на объекте
6.4.1 Установка датчика осуществляется в верхней части резервуара на любой имеющейся или специально образованной горизонтальной поверхности. Максимальное отклонение оси датчика от вертикали ±5° для датчика с жестким ЧЭ и не более ±15° для датчика с гибким ЧЭ.
Вертикальность установки должна обеспечиваться посадочным местом, подготовленным потребителем.
6.4.2 Герметизация обеспечивается установочной прокладкой, входящей в комплект поставки.
6.5 Установка ПВС8
6.5.1 ПВС8 устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы. Установка ПВС8 производится на щит потребителя в соответствии с установочными размерами, приведенными в Приложении D руководства по эксплуатации УНКР.407713.019 РЭ.
6.5.2 В месте установки ПВС8 необходимо наличие розетки с напряжением 220 В частотой 50 Гц и заземляющим проводом.
6.6 Установка ПВС8-d
6.6.1 ПВС8-d устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы. Установка ПВС8-d производится на монтажный рельс EN 50 022 35x7,5 Phoenix Contact GmbH & Co.
6.6.2 В месте установки ПВС8-d необходимо наличие внешнего источника питания +24 В.
7 Структура условного обозначения датчика

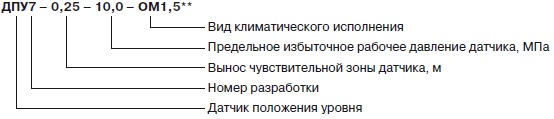

7.1 Структура условного обозначения датчиков сигнализатора уровня СУР-7

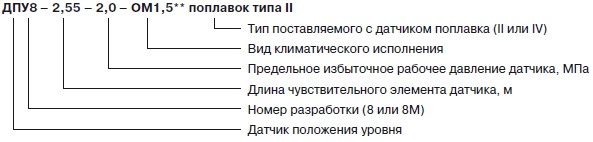

7.2 Структура условного обозначения датчиков сигнализатора уровня СУР-8
Примечание
Для датчика ДПУ8 при поставке с поплавком типа IV в условном обозначении указывается его диаметр (86,6 мм или 88 мм).
8 Комплектность поставки
8.1 В комплект поставки СУР-7 исполнения 0 входят:
– паспорт УНКР.407713.018 ПС |
– 1 шт.; |
– руководство по эксплуатации УНКР.407713.018 РЭ |
– 1 шт.; |
– комплект датчика: |
– до 2 шт.: |
– датчик положения уровня ДПУ7 УНКР.407713.020 |
– 1 шт.; |
– паспорт УНКР.407713.020 ПС |
– 1 шт.; |
– втулка УНКР.302639.001, или УНКР.302639.008, или УНКР.302639.008-01 |
– 1 шт.; |
– заглушка УНКР.711100.001 |
– 1 шт.; |
– прокладка УНКР.754176.002 |
– 1 шт.; |
– номерное сигнальное устройство–наклейка «СК2 10х40 мм», красная |
– 1 шт.; |
– комплект ПВС7: |
– 1 шт.: |
– преобразователь вторичный сигнализатора ПВС7 УНКР.436611.004 |
– 1 шт.; |
– паспорт УНКР.436611.004 ПС |
– 1 шт.; |
– кабель питания SCZ-1 |
– 1 шт.; |
– вилка-клеммник IC 2,5/2-STF-5,08 № 1825310 |
– 2 шт.; |
– розетка-клеммник MSTB 2,5/4-ST-5,08 № 1757035 Phoenix Contact |
– 2 шт.; |
– наклейка Ref. 3055 APLI (для указания на корпусе ПВС7 |
– 2 шт. |
8.2 В комплект поставки СУР-7 исполнения 1 входят:
– паспорт УНКР.407713.018 ПС |
– 1 шт.; |
– руководство по эксплуатации УНКР.407713.018 РЭ |
– 1 шт.; |
– комплект датчика: |
– до 2 шт.: |
– датчик положения уровня ДПУ7 УНКР.407713.020 |
– 1 шт.; |
– паспорт УНКР.407713.020 ПС |
– 1 шт.; |
– втулка УНКР.302639.001, или УНКР.302639.008, или УНКР.302639.008-01 |
– 1 шт.; |
– заглушка УНКР.711100.001 |
– 1 шт.; |
– прокладка УНКР.754176.002 |
– 1 шт.; |
– номерное сигнальное устройство–наклейка «СК2 10х40 мм», красная |
– 1 шт.; |
– комплект ПВС7-d: |
– 1 шт.: |
– преобразователь вторичный сигнализатора ПВС7-d УНКР.436611.005 |
– 1 шт.; |
– паспорт УНКР.436611.005 ПС |
– 1 шт.; |
– наклейка Ref. 10198 APLI (для указания на корпусе ПВС7-d |
– 2 шт. |
8.3 В комплект поставки СУР-8 исполнения 0 входят:
– паспорт УНКР.407713.019 ПС |
– 1 шт.; |
– руководство по эксплуатации УНКР.407713.019 РЭ |
– 1 шт.; |
– комплект датчика: |
– 1 шт.: |
– датчик положения уровня ДПУ8 (ДПУ8М) УНКР.407533.092 (093) |
– 1 шт.; |
– паспорт УНКР. 407533.092 (093) ПС |
– 1 шт.; |
– втулка УНКР.302639.001 |
– 1 шт.; |
– заглушка УНКР.711100.001 |
– 1 шт.; |
– прокладка УНКР.754176.002 |
– 1 шт.; |
– номерное сигнальное устройство–наклейка «СК2 10х40 мм», красная |
– 1 шт.; |
– комплект ПВС8: |
– 1 шт.: |
– преобразователь вторичный сигнализатора ПВС8 УНКР.436611.004-01 |
– 1 шт.; |
– паспорт УНКР.436611.004-01 ПС |
– 1 шт.; |
– кабель питания SCZ-1 |
– 1 шт.; |
– вилка-клеммник IC 2,5/2-STF-5,08 № 1825310 |
– 1 шт.; |
– розетка-клеммник MSTB 2,5/4-ST-5,08 № 1757035 |
– 2 шт.; |
– наклейка Ref. 3055 APLI (для указания на корпусе ПВС8 |
– 2 шт. |
8.4 В комплект поставки СУР-8 исполнения 1 входят:
– паспорт УНКР.407713.019 ПС |
– 1 шт.; |
– руководство по эксплуатации УНКР.407713.019 РЭ |
– 1 шт.; |
– комплект датчика: |
– 1 шт.: |
– датчик положения уровня ДПУ8 (ДПУ8М) УНКР. 407533.092 (093) |
– 1 шт.; |
– паспорт УНКР. 407533.092 (093) ПС |
– 1 шт.; |
– втулка УНКР.302639.001 |
– 1 шт.; |
– заглушка УНКР.711100.001 |
– 1 шт.; |
– прокладка УНКР.754176.002 |
– 1 шт.; |
– номерное сигнальное устройство–наклейка «СК2 10х40 мм», красная |
– 1 шт.; |
– комплект ПВС8-d: |
– 1 шт.: |
– преобразователь вторичный сигнализатора ПВС8-d |
– 1 шт.; |
– паспорт УНКР.436611.005-01 ПС |
– 1 шт.; |
– наклейка Ref. 10198 APLI (для указания на корпусе ПВС8-d |
– 2 шт. |
Примечания
1 Документы УНКР.407713.018, УНКР.407713.019 РЭ поставляются в одном экземпляре на партию до пяти штук или на каждые пять штук в партии.
2 Наличие в датчике крышки защитной определяется заказом.
9 Дополнительная информация
Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с приборами, а также габаритные размеры датчиков ДПУ7, ДПУ8, вторичных преобразователей ПВС7, ПВС7-d, ПВС8, ПВС8-d даны в руководствах по эксплуатации УНКР.407713.018 РЭ и УНКР.407713.019 РЭ.
