Стабилизатор высокого давления газа "СВДГ"

Предназначен длярегулирования и стабилизации давления газа в линии «после себя» приподаче его в системы газового анализа и газоанализаторы. Можетприменяться в малогабаритных технологических установках. Стабилизаторимеет климатическое исполнение УХЛ 4,2 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами:

• стали 12Х18Н10Т,
• 40Х13 по ГОСТ 5632-72,
• сплав 40КХНМ по ГОСТ 14118-85 и 36НХТЮ по ГОСТ 14119-85,
• резина НО-68-1 по ТУ 38.005-1116-73,
• полиамид ПА-6 по ОСТ 6-06-С9-83.

Максимальное давление на входе	15 МПа (150 кгс/см2)
Давление на выходе	0,5…13 МПа (5…130 кгс/см2)
Расход газа	0…250 л/ч
Разность давлений на входе и выходе: при расходе от 0 до 60 л/ч, не менее при расходе от 60 до 250 л/ч, не менее	0,5 МПа (5 кгс/см2) 1 МПа (10 кгс/см2)
Изменение давления на выходе при изменении давления на входе на 1 МПа, не более	0,04 МПа (0,4 кгс/см2)
Изменение установленного давления на выходе за 15 суток работы, не более	0,3 МПа (3 кгс/см2)
Параметры анализируемой среды: температура газа на входе в стабилизатор относительная влажность газа на входе в стабилизатор, не более содержание механических примесей при размере частиц не более 5 мкм, не более	-10…+50°С 80% 1 мг/м3
Габаритные размеры, не более	105x167x102 мм
Масса стабилизатора, не более	1,2 кг
Средний срок службы, не менее	8 лет

Рабочее положение стабилизатора любое.

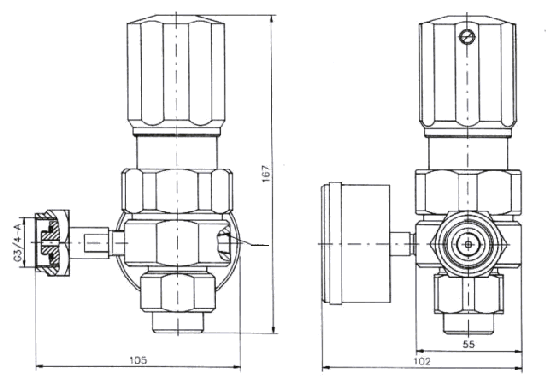

Габаритные размеры стабилизатора высокого давления газа "СВДГ"
