Гидродинамический нагреватель ТЕК (ТЕК-1, ТЕК-2, ТЕК-3, ТЕК-4)

Гидродинамический нагреватель ТЕК - экологически чистое многофункциональное технологическое оборудование,представляющее собой теплогенератор нового поколения (без нагревательных элементов), предназначенный для нагрева жидкости независимоот ее состава.

Коэффициент полезного действия установки ТЕК – в районе 90%. Практически это означает, что из затраченных 10 кВт•ч электроэнергии 9 кВт•ч используется для нагрева и эмульгирования.

Установки ТЕК используются в системах отопления и нагрева воды для технических и бытовых нужд (в т.ч. для оборотных систем),в технологических процессах пищевой, молочной, перерабатывающей, химической и угледобывающей промышленности. В соответствии спроизводственными условиями и требованиями технологических процессов установки ТЕК применяются для приготовления эмульсий и суспензий,в системах нагрева нефтепродуктов, химических растворов и морской воды.

Установка состоит из емкости, специального смесителя и насоса, которые замкнуты трубопроводом в единую систему.Насос, приводимый в действие электрическим двигателем, подает жидкость в смеситель. Нагревание осуществляется в смесителеза счет выделения тепловой энергии при соударении потоков жидкости.
Установка монтируется на антивибрационныхамортизаторах и подключается с помощью гибких металлорукавов к существующей системе отопления, бойлеру или другой емкости.

Гидродинамический нагреватель ТЕК оснащен блоком автоматического управления, который обеспечивает:
контроль и поддержание заданной температуры воды в приборах отопления (верхняя и нижняя граница)-
защиту электродвигателя от обрыва фаз, сгорания обмоток, колебаний напряжения и тока, перекоса напряжения по фазам-
аварийное отключение при достижении предельной температуры.

Конструкция теплогенерирующего устройства является предметом авторского права и защищена патентами Украины, Россиии международными заявками на изобретения.

* для стран Северной Америки

Мы можем изготовить гидродинамический нагреватель ТЕК в специальном исполнении: для работы в помещениях сповышенной пожарной опасностью, для нагрева химически агрессивных сред, а также с использованием электродвигателей инасосных агрегатов, выбранных заказчиком.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ГИДРОДИНАМИЧЕСКИХ УСТАНОВОК ТЕК:

1. Универсальность. Установки ТЕК используются:

• для отопления зданий объемом от 450 м3 до 10 000 м3-
• для нагревания нефтепродуктов, химических веществ-
• для эффективного перемешивания, гомогенизации и диспергирования веществ-
• для изготовления эмульсий, суспензий с одновременным нагревом-
• для процесса аэрации жидкостей.

2. Автономность. Установки ТЕК являются автономными технологическими агрегатами,позволяющими потребителям самостоятельно задавать режим работы.

3. Надежность. Практически неограниченный срок службы установок благодаря отсутствию в смесителяхконвективных поверхностей, узких щелей и быстро изнашивающихся деталей.

4. Экономичность. Использование ТЕКов – это:

• отсутствие затрат на прокладку теплотрасс и минимизация потерь тепла-
• интенсификация технологических процессов и уменьшение затрат энергии на них без ухудшения качества конечного продукта-
• отсутствие затрат на водоподготовку (качество воды, степень ее минерализации и загрязнения не влияют на работу установки)-
• простота в обслуживании – процесс нагрева и контроль работы системы осуществляется с помощью блока автоматического управления.Специальная подготовка обслуживающего персонала не требуется.

5. Безопасность и экологическая чистота. ТЕКи – это:

• пожаро- и взрывобезопасность, т.к. функции очистки от накипи, нагревания и перекачивания объединены в одном технологическом цикле-
• установки, которые не генерируют никаких опасных для здоровья человека колебаний и не выделяют электролизный водород (как электродныекотлы)-
• отсутствие вредного процесса химводоподготовки-
• отсутствие загрязнения атмосферы продуктами сгорания.

Эффективное использование ТЕКа в сочетании с накопительной емкостью и двух- или трехзонным счетчиком электроэнергии позволяетснизить затраты на горячее водоснабжение и отопление в 1,5–2 раза по сравнению с газом.

Принцип работы оборудования

Физическая сущность процесса, происходящего в гидродинамических установках, состоит в следующем.

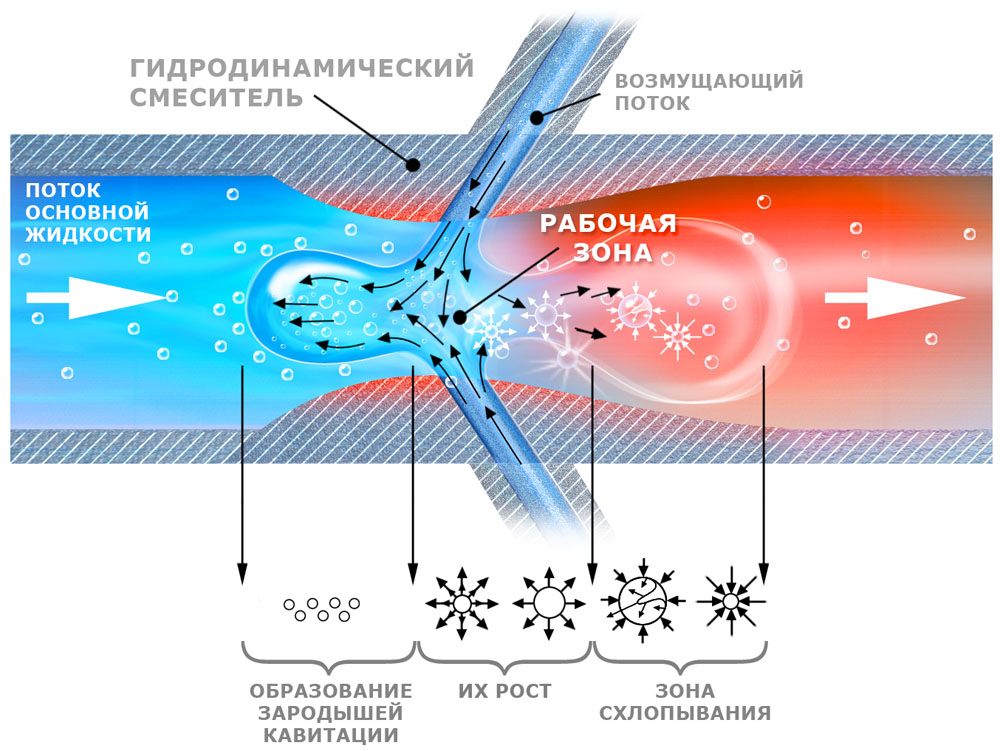

Поток жидкости, подлежащей нагреву, разгоняется насосом и направляется в специальную насадку-смеситель, где скорость его значительноповышается, а давление падает. Одновременно через сопла, расположенные в стенках насадки, в основной поток с большой скоростью внедряютсяструи той же или другой подмешиваемой жидкости.

В результате соударения потоков в жидкости возникают значительные сдвиговые напряжения, приводящие в условиях пониженного давления кхолодному закипанию жидкости (так называемый эффект кавитации). При этом в зоне соударений струй возникают центры парообразования в видекавитационных микропузырьков, которые уносятся потоком жидкости и растут размером до нескольких миллиметров.

Попадая в зону расширения потока, где его давление возрастает, пузырьки начинают уменьшаться в размерах и схлопываются.В силу свойств жидкости схлопывание пузырьков происходит асимметрично и сопровождается образованием кумулятивной струйки, ударяющейс большой скоростью в противоположную стенку пузырька.

Попадание в зону удара струйки твердых частиц или инородных жидкостей приводитк их активному разрушению (дроблению), так как давление в зоне схлопывания достигает нескольких десятков тысяч атмосфер. Благодаря специальноспроектированным формам и размерам насадок, в которых происходит гидроудар, импульс сил давления не передается на стенки насадок, то есть неприводит к разрушению (эрозии) их поверхностей.

Массовая обработка жидкости микроударами приводит к ее нагреву, измельчению частицинородной среды и образованию устойчивых эмульсий и суспензий.

Любая установка - это единое гармоничное целое, позволяющеереализовать принцип достижения максимума в конкретной технологической задаче заказчика. Гибкость и универсальность систем «ТЕКМАШ»обусловлена в значительной степени умением коллектива осуществлять высокий уровень инжиниринга перед принятием конкретного экономическогорешения. С этой точки зрения следует рассматривать описанные выше кавитационные насадки лишь как необходимый, но не достаточный элемент успеха.

Применение гидродинамических нагревательных установок ТЕК в промышленности

ОБОРОТНАЯ СИСТЕМА НАГРЕВА МОЮЩИХ ЖИДКОСТЕЙ	СИСТЕМА ОБОГРЕВА ПОЛА ПОМЕЩЕНИЙ
СИСТЕМЫ ТЕПЛООБЕСПЕЧЕНИЯ МАШИН ДЛЯ МОЙКИ СТЕКЛОТАРЫ	СИСТЕМА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ ЧЕРЕЗ БОЙЛЕР
СИСТЕМА ОТОПЛЕНИЯ ПОМЕЩЕНИЙ	СИСТЕМА С ВЕНТИЛЯЦИОННЫМИ КАЛОРИФЕРАМИ
СИСТЕМА ПАСТЕРИЗАЦИИ ПИЩЕВЫХ ПРОДУКТОВ	СИСТЕМА ВВОДА ПРИСАДОК К МАШИННЫМ МАСЛАМ
СИСТЕМА ПРЯМОГО ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ	СИСТЕМА МОЙКИ ЖЕЛЕЗНОДОРОЖНЫХ ЦИСТЕРН
