Автоматические газораспределительные станции (Термокомплекс) (Энергия-5-Энергия-10-Энергия-20-Энергия-30-Энергия-50-Энергия-100)

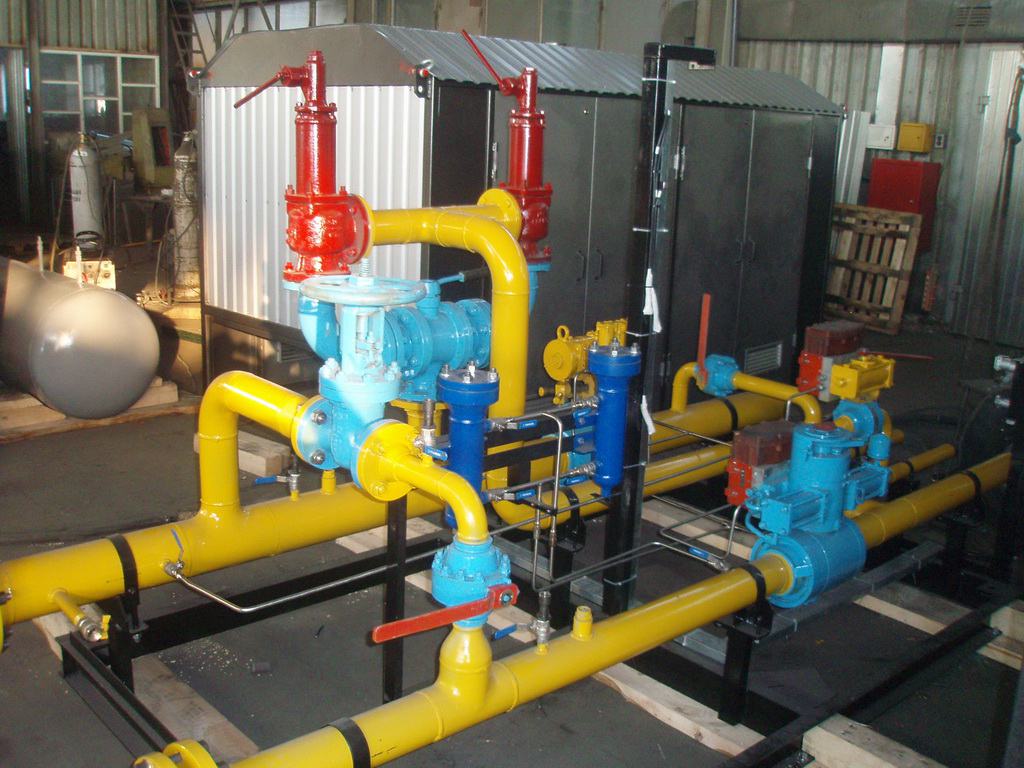

Автоматизированные газораспределительные станции «Энергия» ТУ У 29.2-31399548-006:2011 предназначены для снижения давления газа от магистральных газопроводов и подачи газа в систему газоснабжения населенных пунктов, промышленных предприятий и других потребителей в заданном объеме, необходимым давлением, степенью одоризации и замером расхода газа.

Станции предназначены для эксплуатации в районах с сейсмичностью до 8 баллов и климатическими условиями У (-40…+50°С) или ХЛ (-55…+50°С).

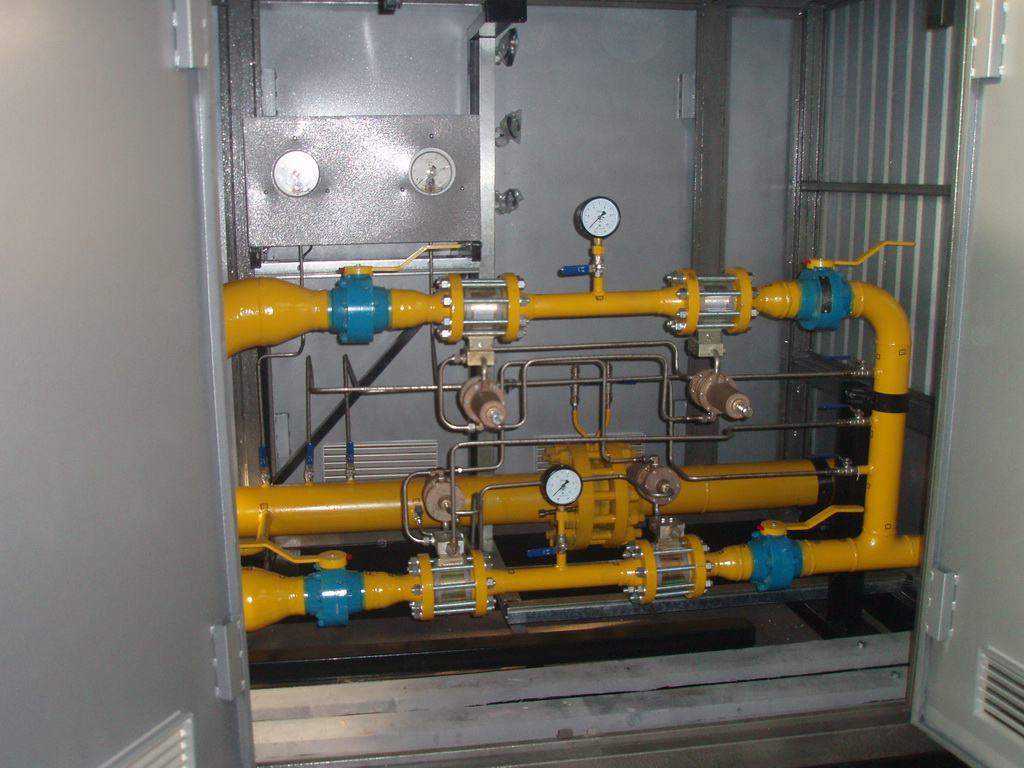

Редуцирующие линии АГРС «Энергия» строятся по схеме с двумя регуляторами давления (рабочим и защитным). В качестве рабочих и защитных используются осевые регуляторы типа GS (РУкр №128619, РФ №8664199) с эластичным затвором, характеризующиеся малым уровнем шума и плавной настройкой. АГРС «Энергия» имеют выход с давлением газа 2-5 кПа, для использования на собственные нужды.

Станции «Энергия» имеют три степени защиты от превышения давления в автоматическом режиме (защитный регулятор, предохранительные клапаны, пневмоприводной кран в сочетании с датчиком давления).

Технологическое оборудование АГРС «Энергия» обеспечивает выполнение следующих основных функций:

• очистка газа от капельной влаги и механических примесей и их удаление конденсата в дренажную емкость-
• подогрев газа перед редуцированием до необходимой заданной температуры-
• редуцирование газа высокого давления до заданного и поддержание его с определенной точностью при изменениях входного давления и расхода газа-
• измерение расхода газа с многосуточной регистрацией и передачу информации на верхний уровень-
• одоризация газа перед подачей потребителю-
• автоматическое управление режимами работы станции, выдача аварийных и предупредительных сигналов при нарушениях режима работы оператору или на пульт диспетчеру.

Техническая характеристика базовых модификаций АГРС «Энергия»
