Пневмоцилиндры серии TN

Двухштоковые пневмоцилиндры серии TN для больших нагрузок и предотвращения изгиба штока, а также его вращения, все это обеспечивает долговечность работы и стабильность характеристик. Производятся с диаметром поршня 6, 10, 16, 20, 25, 32 мм и ходом поршня до 100 мм. Минимальные габариты пневмоцилиндров позволяют их использовать в местах, где важна компактность исполнения узлов оборудования.

На пневмоцилиндры серии TN возможна установка магнитного кольца на поршень, что позволяет использовать на них датчики положения.

Гильза пневмоцилиндра изготовляется методом экструзии, в следствии чего имеет высокую чистоту поверхности и направленную шероховатость, что уменьшает износ уплотнений поршня. На поверхности гильзы есть специальные пазы для установки датчиков положения.

Специальная высококачественная смазка позволяет использовать эти пневмоцилиндры в работе пневмосистемы без принудительного смазывания.

Шток изготавливается из стали, поверхность хромируется, чистота поверхности 0,4 мкм, допустимые отклонения по диаметру штока f 8.

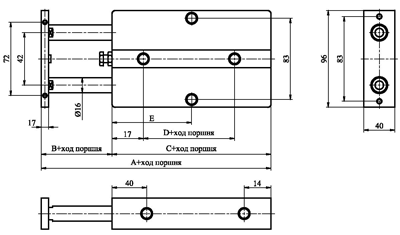

Чертеж
