ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛ-10-I У2

  • ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛ-10-I У2
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
134-271-5263
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Трансформатор предназначен для передачи сигнала измерительной информацииизмерительным приборам и устройствам защиты и управления, для изолированияцепей вторичных соединений от высокого напряжения в комплектных устройствахвнутренней и наружной установок (КРУ, КРУН и КСО) переменного токана класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформатор для дифференциальной защиты поставляются по специальному заказу. Трансформаторизготавливается в исполнении "У" и "Т" категорииразмещения 2 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус60 C до плюс 50 C-
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газови паров в концентрациях, разрушающих покрытия металлов и изоляцию-
  • рабочее положение – любое.

Технические характеристики

Наименование параметра

Номер конструктивногоисполнения

1или 2

3 или 4

5 или 6

Номинальное напряжение, кВ

10 или 11

10 или 11

10 или 11

Наибольшее рабочее напряжение, кВ

12

12

12

Номинальная частота переменного тока,Гц

50 или 60

50 или 60

50 или 60

Номинальный вторичный ток, А

1- 5

1- 5

1- 5

Номинальный первичный ток, А

5, 10, 15, 20, 30, 40,50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000,1200, 1500

30, 40, 50, 75, 80,100,150

100, 150, 200

Число вторичных обмоток

2

2

2

Класс точности вторичной обмотки для измерений приноминальном первичном токе, 5–400 А:

0,2- 0,2S- 0,5- 0,5Sили 1,0

0,2- 0,2 S - 0,5- 0,5S или 1,0

0,2- 0,2 S - 0,5- 0,5S или 1,0

Класс точности вторичной обмотки для измерений приноминальном первичном токе, 500–1500 А

0,2- 0,2S- 0,5- 0,5S

0,2- 0,2 S - 0,5- 0,5S

0,2- 0,2S - 0,5- 0,5S

вторичной обмотки для защиты

10Р

10Р

10Р

Номинальная вторичная нагрузка при коэффициентемощности cos y = 0,8, В-А вторичной обмотки для измерений

до 30

до 30

до 30

Номинальная вторичная нагрузка при коэффициентемощности cos y = 0,8, В-А вторичной обмотки для защиты

15

15

15

Номинальная предельная кратность
вторичной обмотки для защиты, не менее

10

10

10

Односекундный ток термической
стойкости, кА, при номинальном
первичном токе, А:
5
10
15
20
30
40
50
75
80
100
150
200
300–1500




0,4
0,78
1,2
1,56
2,5
3,0
5
5,85
6,23
10
12,5
20
40




-
-
-
-
3,2
4,3
8
20
20
20
20
-
-




-
-
-
-
-
-
-
-
-
31,5
31,5
31,5
-

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного



42
75



42
75



42
75

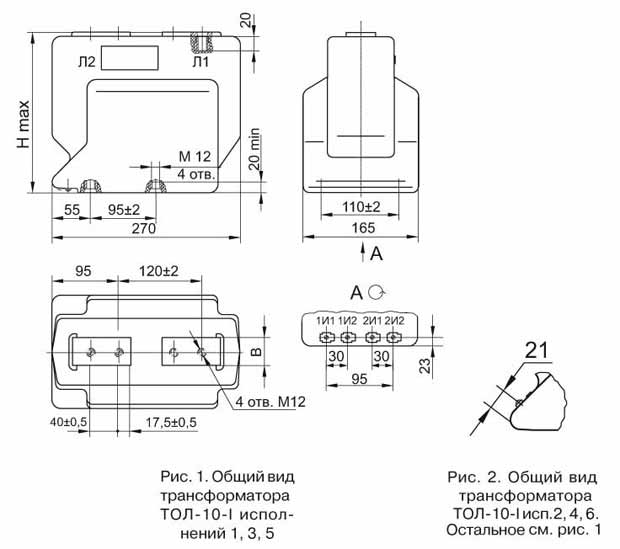

Чертеж

ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛ-10-I У2

Варианты обозначения: трансформатортрансформатор ТОЛ-10 - 1, ТОЛ10 - I , ТОЛ10 I , ТОЛ101
