ОПОРНО-ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТПЛ-10-М
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5268
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформатор ТПЛ-10-М предназначен для передачи сигнала измерительнойинформации измерительным приборам и устройствам защиты и управления,
для изолирования цепей вторичных соединений от высокого напряжения
в комплектных устройствах внутренней установки (КРУ) переменного тока
частоты 50 или 60 Гц на класс напряжения до 10 кВ.Трансформатор предназначен для достройки и ремонтных целей взаментрансформатора тока ТПЛ-10, снятого ранее с производства.Трансформатор изготавливается в исполнении «У» и «Т» категории размещения2 по ГОСТ 15150
Условия работы:
- высота над уровнем моря не более 1000 м -
- температура окружающей среды от минус 45 С до плюс50 С для исполнения"У2" и от минус 10 С до плюс 50 С для исполнения "Т2"-
- окружающая среда невзрывоопасная, не содержащая пыли,химически активных газов и паров в концентрациях, разрушающих покрытияметаллов и изоляцию-
- рабочее положение – любое.
Технические характеристики
| Наименование параметра |
Норма
|
| Номинальное напряжение, кВ |
10 , 11
|
| Наибольшее рабочее напряжение, кВ |
12
|
| Номинальная частота, Гц |
50, 60
|
| Номинальный первичный ток, А |
5- 10- 15- 20- 30- 40- 50- 75- 80- 100- 150-200- 300- 400- 600
|
| Номинальный вторичный ток, А |
1- 5
|
| Количество вторичных обмоток |
2
|
| Исполнение по обмоткам |
0,5/10Р- 0,5S/10Р- 0,2/10Р- 0,2S/10Р- 10Р/10Р
|
| Класс точности: а) вторичной обмотки для измерений при номинальномпервичном токе: - 15, 30, 75, 300, 600 А - 10, 20, 40, 50, 100, 150, 200 А - 5, 80, 400 А б) вторичной обмотки для защиты |
0,2 S- 0,5 S- 0,2 S- 0,5 S- 0,5 0,5 S- 0,5 10Р |
| Номинальная вторичная нагрузка при cosj=0,8В-А обмотки для измерений обмотки для защиты |
10
15 |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее |
13
|
| Кратность трехсекундного тока термическойстойкости приноминальном первичном токе, А: от 5 до 300 400, 600 |
60
45 |
| Кратность тока электродинамической стойкостиприноминальном первичном токе, А: от 5 до 300 400, 600 |
265
200 |
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
42
75 |
|
Номинальный первичный ток, А |
Коэффициент безопасности приборов вторичной обмоткидля измерений, не более, при классе точности |
||
|
0,2S |
0,5S |
0,5 |
|
|
10, 20, 40, 50, 100, 200 |
7 |
5 |
15 |
|
5, 80, 400 |
- |
5 |
15 |
|
15, 30, 75, 150, 300, 600 |
7 |
- |
18 |

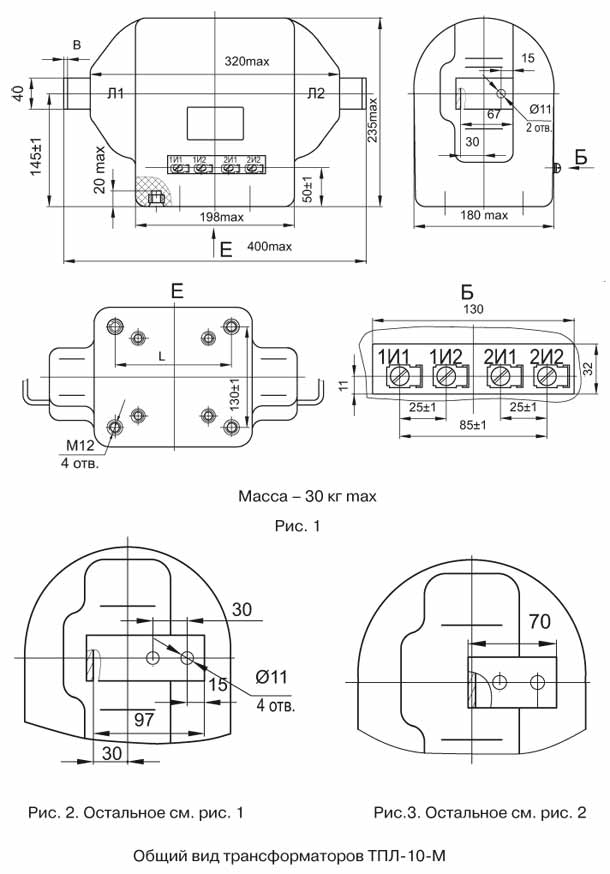

Габаритные размеры
|
Номинальный первичный ток, А |
||
|
В, мм |
Рис. |
|
|
5–100 |
3 |
1 |
|
150–300 |
6 |
1 |
|
400 |
3 |
|
|
600 |
8 |
|
Исполнение по обмоткам |
|
|
L, мм |
|
|
0,5/10Р- 0,5S/10Р- 0,2/10Р- 0,2S/10Р |
135±1 |
|
10Р/10Р |
150±1 |
Чертеж
Варианты обозначения: трансформаторТПЛ10М, ТПЛ-10М, ТПЛ10-М
