Мобильный метеорологический комплекс ТРОПОСФЕРА ТУ У 33.2-16308549-013:2006

·- Измерение атмосферного давления, температуры и влажности воздуха, скорости и направления воздушного потока на открытых метеоплощадках в автоматическом режиме, занесен в Госреестр средств измерительной техники Украины, №У2383-06.

Технические характеристики

·- Диапазоны измерений и, пределы допускаемых погрешностей, приведены в таблице 1

·- температурный рабочий диапазон

- для оборудования, размещаемого на открытом воздухе - от минус 40 до плюс 60°С,

- для оборудования, размещаемого в закрытом помещении - от от 5 до 40°С

·- время готовности к работе - 30 минут

·- электропитание - сеть 220 В, 50 Гц

·- максимальная потребляемая мощность - 60 В·-А-

·- режим работы - непрерывный, круглосуточный

·- габаритные размеры в развёрнутом состоянии -1000 х 2500 х 1000 мм

·- масса - 15 кг

·- комплекс имеет последовательный канал связи с компьютером RS-232 и встроенный накопитель

информации

Комплект поставки

Оборудование, размещаемое на открытом воздухе

• 1 Преобразователь атмосферного давления АЛЬБАТРОС-
• 2 Преобразователь температуры воздуха ТРОЯНДА-
• 3 Преобразователь влажности воздуха ЛОТОС-
• 4 Преобразователь скорости и направления воздушного потока НОРДВЕСТ-
• 5 Блок коммутации БСГ-А-
• 6 Кабель связи и э/питания (до 100м)-
• 7 Минимачта (2,5м)-

Оборудование, размещаемое в закрытом помещении

• 8 Вычислитель (индикация,клавиатура, связь с ПЭВМ)-
• 9 Устройство бесперебойного питания-
• 10 Блок коммутации БСГ-Б-
• 11 Эксплуатационная документация-
• 12 Свидетельство о государственной метрологической аттестации-
• 13 Дискета с программным обеспечением-
• 14 Транспортная упаковка.

По требованию заказчика может быть поставлена мачта высотой 10м

Краткое описание

Измерительная часть комплекса реализована в виде отдельных преобразователей. Такой подход позволил достигнуть следующих целей:

1 В соответствии с рекомендациями Всемирной Метеорологической Организации (ВМО), учесть методические и технические особенности при измерениях каждого метеопараметра-

2. Исключить взаимные влияния преобразователей на работу друг друга-

3 Обеспечить удобство проведения поверки каждого преобразователя.

4 Реализовать новые методы измерений метеопараметров (например, относительной влажности воздуха, скорости и направления воздушного потока).

Преобразователи комплекса унифицированы по схемотехнике, габаритам, электропитанию и информационному обмену. Комплекс может использоваться как в мобильном, так и в стационарном вариантах с мачтой высотой 10м, как в сфере гидрометеорологии, так и на промышленных объектах для решения задач экологической безопасности.

Преобразователь атмосферного давления АЛЬБАТРОС включает в себя три тензочувствительныхэлемента абсолютного давления (ЧЭД), которые обеспечивают высокую достоверность измерений атмосферного давления и улучшают долговременную стабильность преобразователя. Для устранения дополнительной погрешности, связанной с воздействием температуры окружающего воздуха ЧЭД помещены в автоматически управляемый термостат. Для удобства проведения поверки преобразователь имеет штуцер, обеспечивающий присоединение пластмассовой трубки диаметром 6х1 мм.

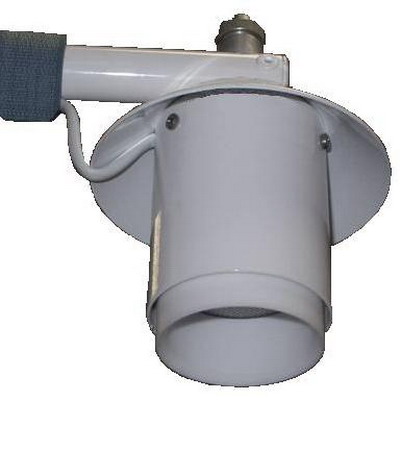

Преобразователь температуры воздуха ТРОЯНДА оборудован встроенным вентилятором и платиновым чувствительным элементом температуры (ЧЭТ) с характеристикой Pt100 в металлическом корпусе диаметром 4 мм. Для удобства проведения поверки ЧЭТ имеет кабель длиной 300мм. Корпус преобразователя обеспечивает защиту ЧЭТ от попадания воды и воздействия солнечной радиации. Вентилятор обеспечивает непрерывное движение воздуха в месте установки ЧЭТ со скоростью 3-4 м/сек и устраняет влияние нагрева корпуса преобразователя (на солнце) на результаты измерений. Для защиты от насекомых на входе и выходе воздушного потока установлены защитные сетки.

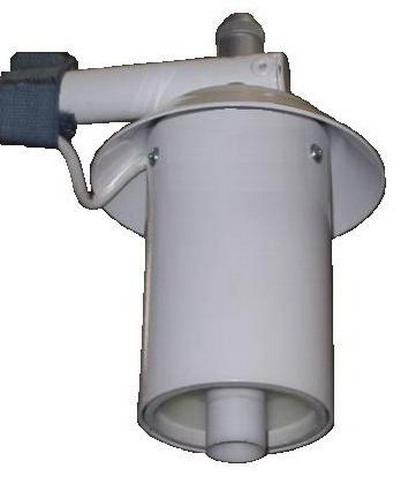

Преобразователь влажности воздуха ЛОТОС включает полупроводниковый полимерныйчувствительный элемент влажности (ЧЭВ) и систему нагрева воздуха в рабочей зоне. Измерение относительной влажности в комплексе ТРОПОСФЕРА производится методом двух температур: преобразователь ЛОТОС измеряет относительную влажность нагретого в рабочей зоне воздуха (при температуре Т1) и вычисляет абсолютную влажность, затем, вычислитель комплекса по значениям абсолютной влажности и температуры окружающего воздуха (То) вычисляет значение фактической относительной влажности воздуха. Рабочая зона и атмосфера разделены специальной мембраной-фильтром прозрачной для паров воды. Метод двух температур устраняет гистерезис ЧЭВ, повышая тем самым точность измерений и обеспечивает возможность длительной устойчивой работы преобразователя в условиях 100% влажности и отрицательных температур.

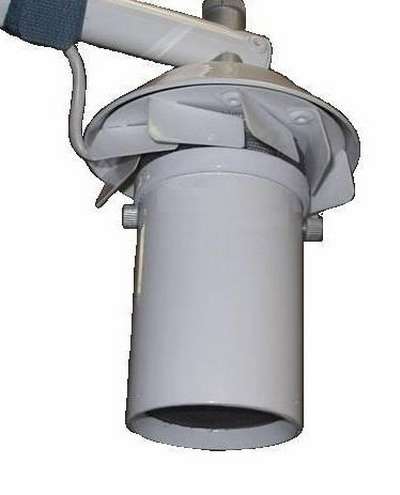

Отличительными особенностями преобразователяскорости и направления воздушного потока НОРДВЕСТ являются:

1 Манометрический принцип действия-

2 Отсутствие вращающихся частей-

3 Измерение одним устройством двух метеопараметров-

4 Система подогрева, предотвращающая обмерзание преобразова-теля в зимний период.

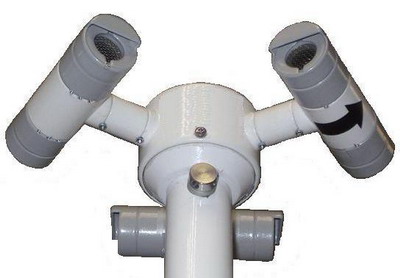

Конструктивно преобразователь выполнен в виде трёх высокочувствительных приёмников дифференциального воздушного давления (ПВД) расположенных под углом 120 градусов друг к другу в горизонтальной плоскости. Преобразователь производит расчет скорости и направления воздушного потока по его составляющим, измеренным при помощи ПВД. Цифровая термокомпенсация и специальный алгоритм автокалибровки нулевого сигнала обеспечивают устойчивую работу преобразователя в широком температурном диапазоне. Конструкция ПВД обеспечивает устойчивую работу преобразователя в условиях ливневых осадков и снегопада. Вычислитель комплекса ТРОПОСФЕРА выполняет коррекцию показаний преобразователя по плотности воздуха.

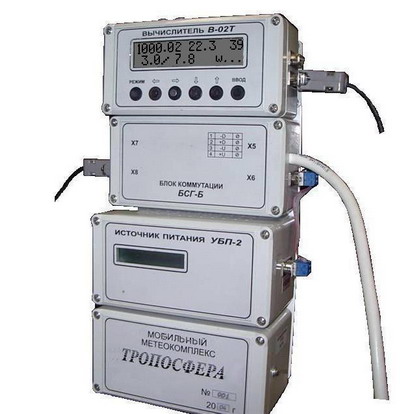

Вычислитель комплекса обеспечивает индикацию показаний на собственном жидкокристаллическом индикаторе, обмен информацией с компьютером, коррекцию скорости воздушного потока ветра по плотности воздуха, расчет атмосферного давления над уровнем моря и барометрической тенденции за 3 часа , расчет относительной влажности (Н,%), регистрацию информации в собственном э/независимом ПЗУ в течении 3 месяцев.

Устройство бесперебойного питания обеспечивает электропитание комплекса как от сети 220В, 50 Гц, так и от встроенного аккумулятора 12 В. Время работы комплекса в автономном режиме - не менее 3 часов.

Блоки коммутации БСГ-А и БСГ-Б обеспечивают подключение преобразователей к интерфейсу комплекса и защиту входных цепей преобразователей от наведенных электромагнитных импульсов в условиях грозовой деятельности или промышленных помех.

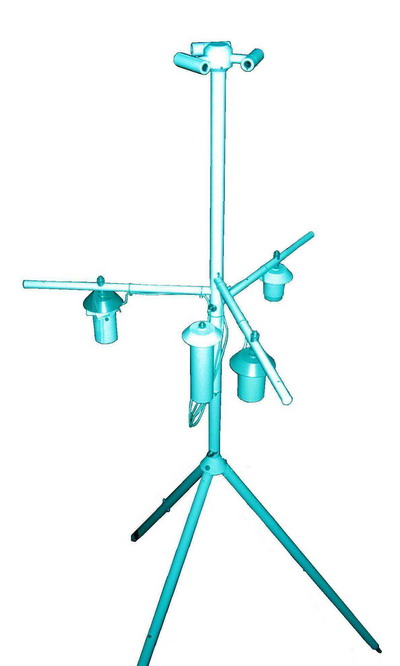

Мачта М-2 обеспечивает размещение преобразователей комплекса на высоте 1,5-2,5м над поверхностью земли, оперативную установку/демонтаж комплекса (для проведения поверки или техобслуживания), исключение влияния преобразователей комплекса на работу друг друга, ориентирование преобразователя НОРДВЕСТ в направлении на север.

Транспортная упаковка включает защитные пластины для преобразователя НОРДВЕСТ, синтетический чехол для мачты размером 1100*180*180 мм, контейнер для преобразователей и блоков размером 400*240*280 мм, сумку для кабеля связи и электропитания.
