ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТШЛ-20-IУ2
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5271
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформатор ТШЛ-20-I предназначен для встраивания в токопроводына номинальное напряжение до 20 кВ и является комплектующим изделием.Трансформатор ТШЛ-20-I предназначен для передачи сигнала измерительнойинформации измерительным приборам и устройствам защиты и управления,для изолирования цепей вторичных соединений от высокого напряженияв электрических установках переменного тока частоты 50 или 60 Гц.Трансформаторы для дифференциальной защиты поставляются по специальному заказу.Трансформаторы изготавливаются в исполнении "УХЛ" и "Т" категорииразмещения 2 по ГОСТ 15150.
Условия работы:
- высота над уровнем моря не более 1000 м -
- температура окружающей среды: при эксплуатации –от минус 45 С до плюс 70 С-
- окружающая среда невзрывоопасная, не содержащаяпыли, химически активных газов и паров в концентрациях, разрушающихпокрытия металлов и изоляцию-
- рабочее положение – любое.
Технические характеристики:
| Номинальное напряжение, кВ |
20
|
| Наибольшее рабочее напряжение, кВ |
24
|
| Номинальная частота переменного тока, Гц |
50 или 60
|
| Номинальный первичный ток, А |
6000- 8000- 10000- 12000- 14000- 15000- 16000-18000
|
| Номинальный вторичный ток, А |
1- 5
|
| Число вторичных обмоток |
2
|
| Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты |
0,2- 0,2S- 0,5- 0,5S- 5Р- 10Р
5Р- 10Р |
| Номинальная вторичная нагрузка при коэффициенте мощности cos j= 0,8, В-А: вторичной обмотки для измерений вторичных обмоток для защиты класса точности 5Р вторичных обмоток для защиты класса точности 10Р |
30
* 30 |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее: для класса точности 10Р при номинальных первичных токах, А: 6000 8000 10000- 12000- 14000- 15000- 16000- 18000 для класса точности 5Р при номинальных первичных токах, А: 6000- 8000- 10000 12000- 14000- 15000- 16000- 18000 |
16
14 12 20 * |
| Трехсекундный ток термической стойкости, кА: при номинальных первичных токах, А: 6000- 8000- 10000 12000- 14000- 15000- 16000- 18000 |
120
190 |
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
65
125 |
*) значение уточняется в заказе
Габаритные размеры:
|
Номинальный первичный ток, А
|
Размеры, мм
|
Мас-са,
кг, max |
||||||||
|
D, мм
|
D1, мм
|
D2, мм
|
H, мм
|
H1, мм
|
h, мм
|
L, мм
|
b1, мм
|
b2, мм
|
||
| 6000- 8000-10000 |
520
|
300
|
351
|
420
|
180
|
25
|
350 |
140
|
180 |
105
|
| 12000 |
680
|
430
|
481
|
390
|
150
|
35 | 390 |
150
|
190 |
132
|
| 14000- 15000- 16000- 18000 |
830
|
555
|
606
|
450 | 178 | |||||

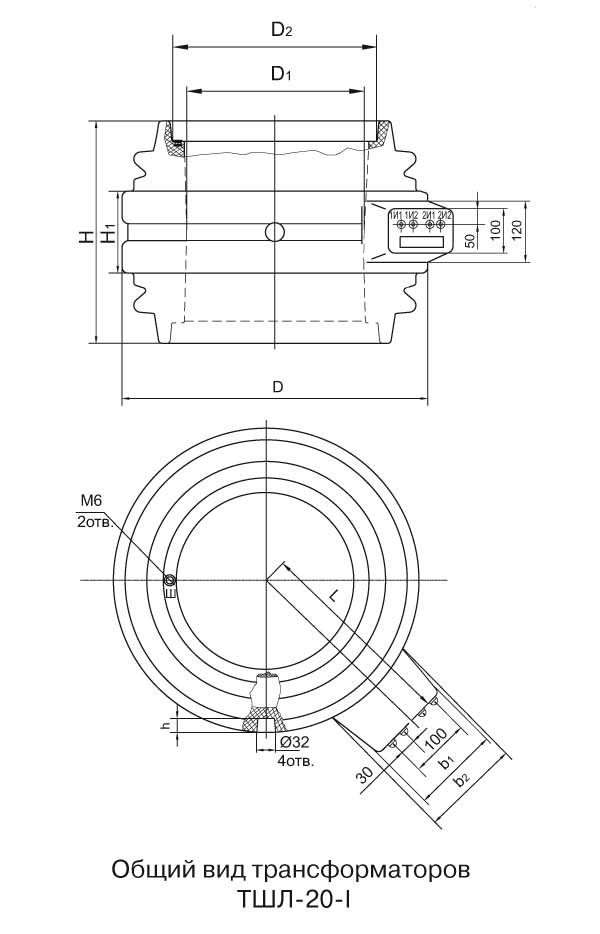

Чертеж:
Варианты обозначения:трансформатор ТШЛ20, ТШЛ20-I, ТШЛ20-1, ТШЛ-20-1
