ВСТРОЕННЫЙ ТРАНСФОРМАТОР ТОКА ТВ-110-I, ТВ-110-II
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5281
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформаторы ТВ-110-I, ТВ-110-II номинальным напряжением 110 кВ предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления вустановках переменного тока частоты 50 или 60 Гц. Трансформаторы встраиваются в масляные выключатели (У-110, МКП-110, ВМТ-110) или силовые трансформаторы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы могут работать в среде масла или смеси воздуха с масломпри климатических условиях:
-
температура окружающего воздуха – от минус 45 C до плюс 40 C для исполнения «У», от минус 10 C до плюс 45 C для исполнения «Т», от минус 60 C до плюс 40 C для исполнения «ХЛ», «УХЛ» и от минус 60 C до плюс 45 С дляисполнения »О»-
-
высота над уровнем моря не более 1000 м -
-
Для трансформаторов, встраиваемых в масляные выключатели (У-110, МКП-110, ВМТ-110), температуратрансформаторного масла, окружающего трансформатор, не выше 90 C, длятрансформаторов, встраиваемых в силовые масляные трансформаторы, невыше 95 C.
ВСТРОЕННЫЙ ТРАНСФОРМАТОР ТОКА ТВ-110-I, ТВ-110-II
(для измерения и защиты)

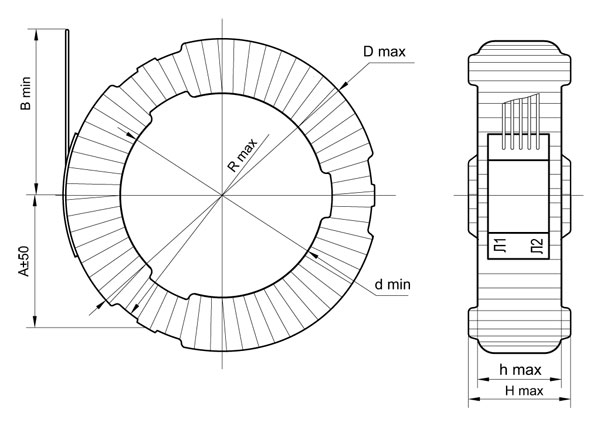

Габаритный чертеж:
Габаритные размеры:
|
Тип трансформатора
|
Климатическое
исполнение |
Размеры, мм
|
Масс-акг, max
|
||||||
|
d
min |
D
max |
R
min |
A
|
B min
|
H
max |
H
max |
|||
|
TB-110-I
|
У2
|
325
|
540
|
251
|
282
|
1350
|
208
|
177
|
96±1
|
|
TB-110-I
|
ХЛ2
|
206
|
175
|
97±6
|
|||||
|
TB-110-II
|
У2
|
300
|
565
|
295
|
202
|
103±6
|
|||
|
TB-110-II
|
ХЛ2
|
97±6
|
|||||||
|
Примечание: Размеры приведены для исполнения с наибольшим первичным током (для ТВ-110-II-1000/1 dmin= 318 мм).
|
|||||||||
Технические характеристики:
| Тип транс-фор-матора | Вариант исполне-ния | Номинальный ток, А | Вторичная наг-рузка при cos φ=0,8 в классе точности, В-А |
Ток терми-ческой стой-кости, кА(крат-ность) |
Номина-льная предель-ная крат-ность | Дли-тель-ность про-тека-ния тока кз, с | ||||
| первич-ный | вторич-ный | 0,5 | 1 | 3 | 10 | |||||
| ТВ-110-I | 200/5*** | 75 | 5 | - | - | - | 10 | 20 | - | 3 |
| 100 | - | - | 20 | - | - | |||||
| 150 | - | - | 20 | - | - | |||||
| 200 | - | - | 10** | 30 | 22 | |||||
| 300/5 | 100 | - | - | 20 | - | - | ||||
| 150 | - | - | 20 | - | - | |||||
| 200 | - | - | 10** | 30 | 22 | |||||
| 300 | - | - | 15** | 40 | 20 | |||||
| 600/5 | 200 | - | - | 10** | 30 | 22 | ||||
| 300 | - | - | 15** | 40 | 20 | |||||
| 400 | - | - | 30 | - | 15 | |||||
| 600 | 10 | 20 | 50** | - | 25 | |||||
| 1000/5 | 400 | - | 10 | 30** | - | 15 | ||||
| 600 | 10 | 20 | 50** | - | 25 | |||||
| 750 | 20 | 25 | 75** | - | 15 | |||||
| 1000 | 30 | 50** | - | - | 20* | |||||
| 1200/5 | 600 | 10 | - | - | - | 35* | ||||
| 750 | 20 | - | - | - | 35* | |||||
| 1000 | 30 | - | - | - | 35* | |||||
| 1200 | 30 | - | - | - | 35* | |||||
| ТВ-110-II | 200/5*** | 75 | 5 | - | - | - | 15 | 50 | - | 3 |
| 100 | - | - | 20 | - | 5 | |||||
| 150 | - | - | 20 | - | 10 | |||||
| 200 | - | 10 | 20** | - | 20 | |||||
| 300/5*** | 100 | - | - | 20 | - | 5 | ||||
| 150 | - | - | 20 | - | 10 | |||||
| 200 | - | 10 | 20** | - | 20 | |||||
| 300 | - | 15 | 30** | - | 20 | |||||
| 600/5 | 200 | - | - | 15 | - | 34 | ||||
| 300 | - | 15 | - | - | 50 | |||||
| 400 | - | 25 | - | - | 40 | |||||
| 600 | 25 | - | - | - | 60 | |||||
| 1000/5 | 500 | 10** | 15 | - | - | 80 | ||||
| 600 | 25 | - | - | - | 60 | |||||
| 750 | 50 | - | - | - | 37 | |||||
| 1000 | 50 | - | - | - | 50* | |||||
| 2000/5 | 1000 | 50 | - | - | - | 50* | ||||
| 1200 | 50 | - | - | - | 42 | |||||
| 1500 | 50 | - | - | - | 33* | |||||
| 2000 | 50 | - | - | - | 25* | |||||
| 1000/1 | 500 | 1 | 25** | 60 | - | - | 50 | |||
| 600 | 30 | - | - | - | 50 | |||||
| 750 | 50 | - | - | - | 37 | |||||
| 1000 | 50 | - | - | - | 50* | |||||
| 2000/1 | 1000 | 50 | - | - | - | 50* | ||||
| 1200 | 50 | - | - | - | 42 | |||||
| 1500 | 50 | - | - | - | 33* | |||||
| 2000 | 50 | - | - | - | 25* | |||||
*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) ВТоричная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.
Варианты обозначения трансформаторов:
| Тип трансформатора | Вариант исполнения | Вариант 1 | Вариант 2 | Вариант 3 |
| ТВ-110-I | 200/5 | ТВ-110-I 200/5 | ТВ110-I 200/5 | ТВ-110-1 200/5 |
| 300/5 | ТВ-110-I 300/5 | ТВ110-I 300/5 | ТВ-110-1 300/5 | |
| 600/5 | ТВ-110-I 600/5 | ТВ110-I 600/5 | ТВ-110-1 600/5 | |
| 1000/5 | ТВ-110-I 1000/5 | ТВ110-I 1000/5 | ТВ-110-1 1000/5 | |
| 1200/5 | ТВ-110-I 1200/5 | ТВ110-I 1200/5 | ТВ-110-1 1200/5 | |
| ТВ-110-II | 200/5 | ТВ-110-II 200/5 | ТВ110-II 200/5 | ТВ-110-2 200/5 |
| 300/5 | ТВ-110-II 300/5 | ТВ110-II 300/5 | ТВ-110-2 300/5 | |
| 600/5 | ТВ-110-II 600/5 | ТВ110-II 600/5 | ТВ-110-2 600/5 | |
| 1000/5 | ТВ-110-II 1000/5 | ТВ110-II 1000/5 | ТВ-110-2 1000/5 | |
| 2000/5 | ТВ-110-II 2000/5 | ТВ110-II 2000/5 | ТВ-110-2 2000/5 | |
| 1000/1 | ТВ-110-II 1000/1 | ТВ110-II 1000/1 | ТВ-110-2 1000/1 | |
| 2000/1 | ТВ-110-II 2000/1 | ТВ110-II 2000/1 | ТВ-110-2 2000/1 |
