Трансформаторы ТВ-35-I, ТВ-35-II предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления вустановках переменного тока частоты 50 или 60 Гц. Трансформаторы встраиваются в масляные выключатели (С-35, МКП-35, ВТ-35) или силовые трансформаторы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы могут работать в среде масла или смеси воздуха с масломпри климатических условиях:
-
температура окружающего воздуха – от минус 45 C до плюс 40 C для исполнения «У», от минус 10 C до плюс 45 C для исполнения «Т», от минус 60 C до плюс 40 C для исполнения «ХЛ», «УХЛ» и от минус 60 C до плюс 45 С дляисполнения »О»-
-
высота над уровнем моря не более 1000 м -
-
Для трансформаторов, встраиваемых в масляные выключатели (С-35, ВТ-35, МКП-35, температуратрансформаторного масла, окружающего трансформатор, не выше 90 C, длятрансформаторов, встраиваемых в силовые масляные трансформаторы, невыше 95 C.
ВСТРОЕННЫЙ ТРАНСФОРМАТОР ТОКА ТВ-35-I, ТВ-35-II
(для измерения и защиты)

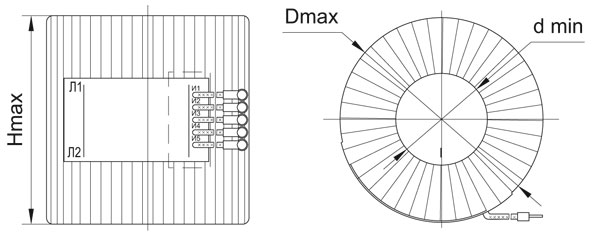

Габаритный чертеж:
Габаритные размеры:
|
Тип трансфор-матора
|
Номинальный первичный ток, А
|
Номина-льный вторичный ток, А
|
Размеры, мм
|
Масса
max, кг |
Климати-ческое исполнение
|
L, мм
|
||
|
D
max |
d
min |
H
max |
||||||
| ТВ-35-I |
200- 300
|
5
|
248
|
120
|
97
|
15
|
У2
|
350±10
|
|
600
|
252
|
116
|
102
|
18
|
||||
|
1500
|
280
|
90
|
130
|
21
|
||||
| ТВ-35-II |
5
|
Т2- У2- ХЛ2
|
135±20
|
|||||
|
150-1000
|
185
|
88
|
200
|
16
|
||||
|
1200-1500
|
195
|
85
|
220
|
31
|
||||
| ТВ-35-II-1 |
600
|
5
|
195
|
85
|
220
|
31
|
У2
|
|
Технические характеристики:
| Тип трансфор-матора | Вариант испол-нения | Номинальный ток, А | Вторичная нагрузка приcos φ=0,8 в классе точности, В-А | Ток терми-ческой стой- кости, кА(крат-ность) |
Номи-нальная предель-ная крат-ность | Длитель-ность протека-ния тока кз, с | ||||
| первичный | вторичный | 0,5 | 1 | 3 | 10 | |||||
| ТВ-35-I | 200/5 | 75 | 5 | - | - | - | 20 | 10 | - | 4 |
| 100 | - | - | - | 20 | - | |||||
| 150 | - | - | 20 | - | 5 | |||||
| 200 | - | - | 20 | - | 9 | |||||
| 300/5 | 100 | - | - | - | 20 | - | ||||
| 150 | - | - | 20 | - | 5 | |||||
| 200 | - | - | 20 | - | 9 | |||||
| 300 | - | 10 | - | - | 25 | |||||
| 600/5 | 200 | - | - | 20 | - | 9 | ||||
| 300 | - | 10 | - | - | 25 | |||||
| 400 | - | 20 | - | - | 16 | |||||
| 600 | 10 | - | - | - | 16* | |||||
| 1500/5 | 600 | 10 | - | - | - | 16* | ||||
| 750 | 30 | - | - | - | 13* | |||||
| 1000 | 30 | - | - | - | 10* | |||||
| 1500 | 30 | - | - | - | 6.5* | |||||
| ТВ-35-II | 150/5*** | 50 | 5 | - | - | - | 10 | 25 | - | 3 |
| 75 | - | - | - | 20 | - | |||||
| 100 | - | - | - | 20 | - | |||||
| 150 | - | - | - | 30 | - | |||||
| 300/5*** | 100 | - | - | - | 20 | - | ||||
| 150 | - | - | - | 30 | - | |||||
| 200 | - | - | - | 40 | - | |||||
| 300 | - | - | 30 | - | 7 | |||||
| 600/5*** | 200 | - | - | - | 40 | - | ||||
| 300 | - | - | 30 | - | 7 | |||||
| 400 | - | - | 40 | - | 8 | |||||
| 600 | - | 30 | - | - | 14 | |||||
| 1000/5 | 400 | - | - | 40 | - | 8 | ||||
| 600 | - | 30 | - | - | 14 | |||||
| 750 | 30 | - | - | - | 20 | |||||
| 1000 | 30 | - | - | - | 22 | |||||
| 1200/5 | 600 | 30 | - | - | - | 34 | ||||
| 800 | 30 | - | - | - | 31* | |||||
| 1000 | 30 | - | - | - | 25* | |||||
| 1200 | 30 | - | - | - | 21* | |||||
| 1500/5 | 600 | 30 | - | - | - | 34 | ||||
| 750 | 30 | - | - | - | 33* | |||||
| 1000 | 30 | - | - | - | 25* | |||||
| 1500 | 30 | - | - | - | 17* | |||||
| ТВ-35-II-1 | 600/5*** | 200 | 5 | 5 | - | - | - | 25 | 50 | 3 |
| 300 | 10 | - | - | - | 45 | |||||
| 400 | 30 | - | - | - | 25 | |||||
| 600 | 30 | - | - | - | 34 | |||||
*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) ВТоричная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.
Варианты обозначения трансформаторов:
| Тип трансформатора | Вариант исполнения | Вариант 1 | Вариант 2 | Вариант 3 |
| ТВ-35-I | 200/5 | ТВ-35-I 200/5 | ТВ35-I 200/5 | ТВ-35-1 200/5 |
| 300/5 | ТВ-35-I 300/5 | ТВ35-I 300/5 | ТВ-35-1 300/5 | |
| 600/5 | ТВ-35-I 600/5 | ТВ35-I 600/5 | ТВ-35-1 600/5 | |
| 1500/5 | ТВ-35-I 1500/5 | ТВ35-I 1500/5 | ТВ-35-1 1500/5 | |
| ТВ-35-II | 150/5 | ТВ-35-II 150/5 | ТВ35-II 150/5 | ТВ-35-2 150/5 |
| 300/5 | ТВ-35-II 300/5 | ТВ35-II 300/5 | ТВ-35-2 300/5 | |
| 600/5 | ТВ-35-II 600/5 | ТВ35-II 600/5 | ТВ-35-2 600/5 | |
| 1000/5 | ТВ-35-II 1000/5 | ТВ35-II 1000/5 | ТВ-35-2 1000/5 | |
| 1200/5 | ТВ-35-II 1200/5 | ТВ35-II 1200/5 | ТВ-35-2 1200/5 | |
| 1500/5 | ТВ-35-II 1500/5 | ТВ35-II 1500/5 | ТВ-35-2 1500/5 | |
| ТВ-35-II-1 | 600/5 | ТВ-35-II-1 600/5 | ТВ35-II-1 600/5 | ТВ-35-2-1 600/5 |
