Усилитель электрогидравлический УЭГ.С предназначен для управления гидравлическими исполнительными механизмамипропорционально электрическому входному сигналу.
Технические характеристики:
- Пределы изменения входногоэлектрического непрерывного токового сигнала постоянного тока: минус 100 - 0 -плюс 100 мА.
- Сопротивление входной цепи: 60 ± 10 Ом
- Индуктивность входной цепи: не более 2Гн
- Эффективное значение тока осцилляции (переменная составляющая частотой250+50 Гц, наложенная на входной сигнал): от 5 до 8мА.
- Давление питания: 1,6-32 МПа.
- Рабочая среда: минеральные масла.
- Рабочий диапазон температур масла: от +20 до +70 °С
- Расход масла (при перепаде давления на усилителе 10 МПа и максимальномвходном сигнале):
- УЭГ.С-10 — 10±1 л/мин-
- УЭГ.С-16 — 16±1,6 л/мин-
-УЭГ.С-25 — 25±2,5 л/мин-
- УЭГ.С-40 — 40±4 л/мин-
- УЭГ.С- 63 — 63±6,3л/мин-
- УЭГ.С-100 — 100±10 л/мин-
- УЭГ.С-200 — 200±20 л/мин-
-УЭГ.С-500 — 500±50 л/мин.
- Зона нечувствительности при давлении питания 32 МПа от диапазона изменениявходного сигнала, не более: 0,4 %.
- Частота соответствующая фазовому сдвигу 90° (при входном сигнале 20% отмаксимального), не менее:
- УЭГ.С-10- УЭГ.С-16- УЭГ.С-25 и УЭГ.С-40 — 220Гц-
- УЭГ.С-63. и УЭГ.С-100 — 120 Гц-
- УЭГ.С-200 — 70 Гц-
- УЭГ.С-500— 27 Гц.
- Средняя наработка на отказ Т0 с учетом технического обслуживания,регламентируемого инструкцией по эксплуатации: 66700 ч.
- Полный средний срок службы (при среднегодовой наработке 2600 ч. и перепадедавлений на усилителе 10 МПа): не менее 8 лет.
- Масса, не более
- УЭГ.С-10- УЭГ.С-16- УЭГ.С-25 и УЭГ.С-40 — 2,1 кг-
-УЭГ.С-63 и УЭГ.С-100 — 2,7 кг-
- УЭГ.С-200 — 3,8 кг-
- УЭГ.С-500 — 7,8 кг.
- Габаритные размеры:
- УЭГ.С-10- УЭГ.С-16- УЭГ.С-25 и УЭГ.С-40 —101x117x122 мм-
- УЭГ.С-63 и УЭГ.С-100 — 115x121x 35 мм-
- УЭГ.С-200 —138x125x142 мм
- УЭГ.С-500 — 180x151x162 мм

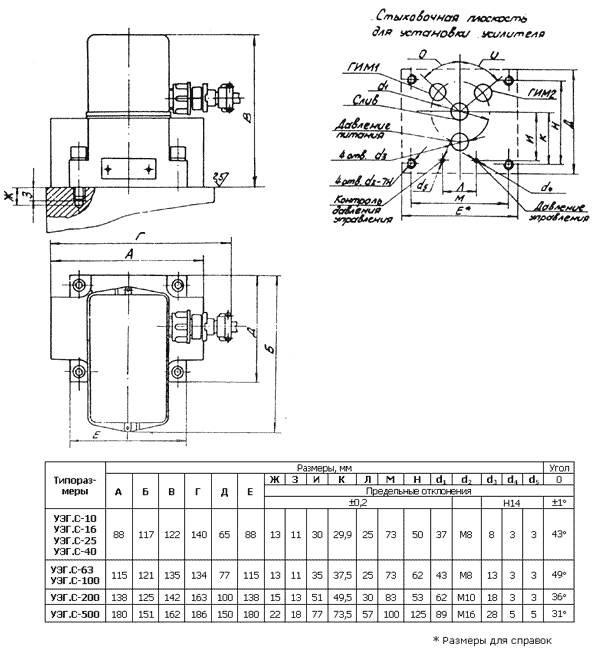

Монтажный чертеж усилителя
