Конденсаторная установка УКЛ-56М-6,3-3150 У1 (наружной установки)

Конденсаторная установка УКЛ-56М-6,3-3150 У1 (с разъединителем, размещение ячейки ввода – слева) предназначена для повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей напряжением 6 кВ частоты 50 Гц.

Установка предназначена для эксплуатации в открытых помещениях (категория 1) в следующих условиях:

• интервал температур от минус 45 до плюс 40 С-
• относительная влажность воздуха до 80 % при температуре 20 С-
• высота над уровнем моря не более 1000 м-
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Установка конденсаторная УКЛ56М-6,3-3150 У1 состоит из ячейки ввода и конденсаторных ячеек, количество которых зависит от мощности установок. Ячейки соединены между собой электрически-сборными шинами, механически-болтовыми соединениями и блокировочным валом.

Конденсаторные установки модернизированной серииимеют следующие преимущества по сравнению с аналогичными выпускаемыми ранее УКЛ-56-6,3-3150 У1:

• улучшенные на 20% массогабаритные характеристики-
• удобство в обслуживании коммутационных аппаратов-
• в конструкции предусмотрена возможность ступенчатого снижения мощности до 225 кВАр шагом в 225 кВАр-
• увеличена степень защиты-
• в комплектации используются:

-разъединители с улучшенной блокировкой и регулировкой-
-вновь разработанные конденсаторы КЭП3-6,3-225-2У1 с улучшенными удельно объемными и весовыми характеристиками. Тангенс угла диэлектрических потерь конденсаторов КЭП3-6,3-225-2У1 –0,5х10-3 .

Применение конденсаторных установок УКЛ-56-М-6,3-3150 У1 поможет Вам значительно сократить – 30% затрат на оплату электроэнергии, существенным образом снизить нагрузку на трансформаторы и кабели и тем самым повысить надежность Ваших сетей.

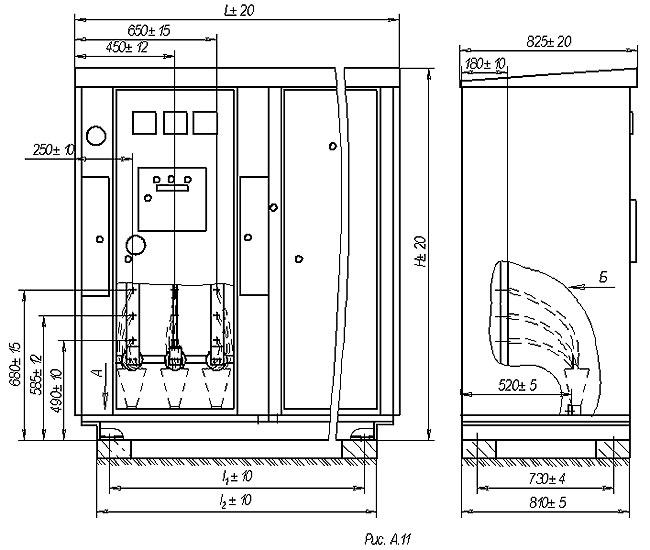

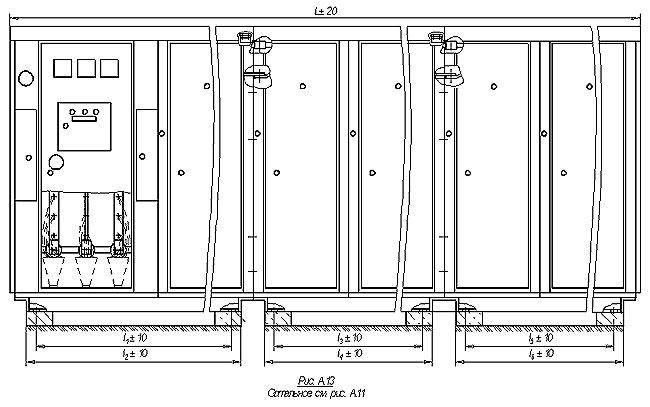

Габаритные размеры :

Технические характеристики:
