Конденсаторная установка УКЛ-57М-10,5-2250 У1 наружной установки

Конденсаторная установка УКЛ-57М-10,5-2250 У1 (без разъединителя, размещение ячейки ввода – слева) предназначена для повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей напряжением 10 кВ частоты 50 Гц.

Установка предназначена для эксплуатации на открытом воздухе (категория 1) в следующих условиях:

• интервал температур от минус 45 до плюс 40 С-
• относительная влажность воздуха до 80 % при температуре 20 С-
• высота над уровнем моря не более 1000 м-
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Установка конденсаторная УКЛ57М-10,5-2250 У1 состоит из ячейки ввода и конденсаторных ячеек, количество которых зависит от мощности установок. Ячейки соединены между собой электрически-сборными шинами, механически-болтовыми соединениями и блокировочным валом.

Конденсаторные установки модернизированной серии имеют следующие преимущества по сравнению с аналогичными выпускаемыми ранее УКЛ-57-10,5-2250 У1:

• улучшенные на 20% массогабаритные характеристики-
• удобство в обслуживании коммутационных аппаратов-
• в конструкции предусмотрена возможность ступенчатого снижения мощности до 225 кВАр шагом в 225 кВАр-
• увеличена степень защиты-
• в комплектации используются вновь разработанные конденсаторы КЭП3-10,5-225-2У1 с улучшенными удельно объемными и весовыми характеристиками. Тангенс угла диэлектрических потерь конденсаторов КЭП3-10,5-225-2У1 –0,5х10-3

Применение конденсаторных установок УКЛ-57-М-10,5-2250 У1 поможет Вам значительно сократить – 30% затрат на оплату электроэнергии, существенным образом снизить нагрузку на трансформаторы и кабели и тем самым повысить надежность Ваших сетей.

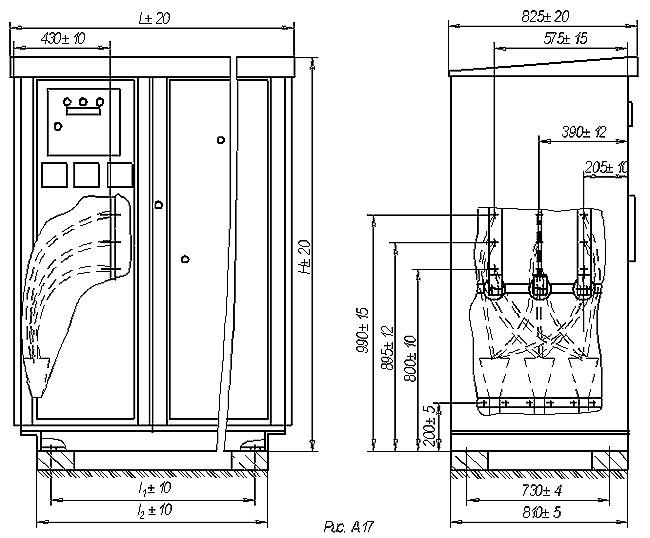

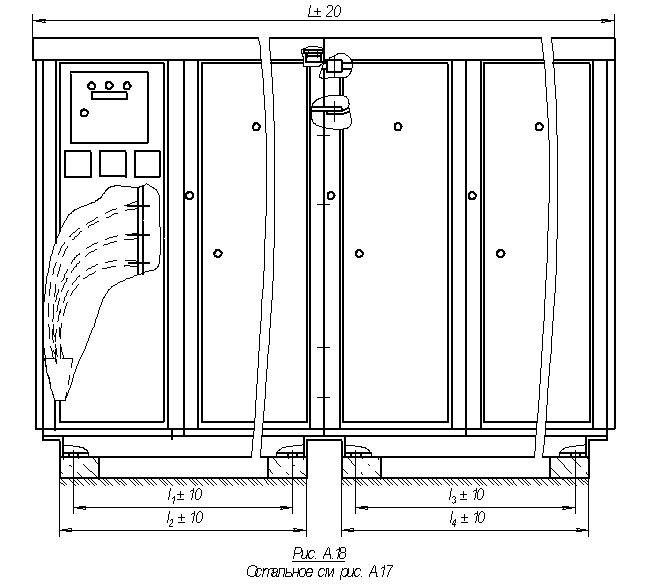

Габаритные размеры :

Технические характеристики:
