Конденсаторная установка УКЛ-57М-6,3-1350 У3

Нет фото
По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
134-271-5663
Цена с НДС:
Цена по-запросу
Описание

Конденсаторная установка УКЛ-57М-6,3-1350 У3 (без разъединителя, размещение ячейки ввода – слева) предназначена для повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей напряжением 6 кВ частоты 50 Гц.

Установка предназначена для эксплуатации в закрытых помещениях (категория 3) в следующих условиях:

  • интервал температур от минус 40 до плюс 40 С-
  • относительная влажность воздуха до 80 % при температуре 20 С-
  • высота над уровнем моря не более 1000 м-
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Установка конденсаторная УКЛ57М-6,3-1350 У3 состоит из ячейки ввода и конденсаторных ячеек, количество которых зависит от мощности установки. Ячейки соединены между собой электрически-сборными шинами, механически-болтовыми соединениями и блокировочным валом.

Конденсаторные установки модернизированной серии имеют следующие преимущества по сравнению с аналогичными выпускаемыми ранее УКЛ-57-6,3-1350 У3:

  • улучшенные на 20% массогабаритные характеристики-
  • удобство в обслуживании коммутационных аппаратов-
  • в конструкции предусмотрена возможность ступенчатого снижения мощности до 225 кВАр шагом в 225 кВАр-
  • увеличена степень защиты-
  • в комплектации используются вновь разработанные конденсаторы КЭП3-6,3-225-3У3 с улучшенными удельно объемными и весовыми характеристиками. Тангенс угла диэлектрических потерь конденсаторов КЭП3-6,3-225-3У3 –0,5х10-3 .

Применение конденсаторных установок УКЛ-57-М-6,3-1350 У3 поможет Вам значительно сократить – 30% затрат на оплату электроэнергии, существенным образом снизить нагрузку на трансформаторы и кабели и тем самым повысить надежность Ваших сетей.

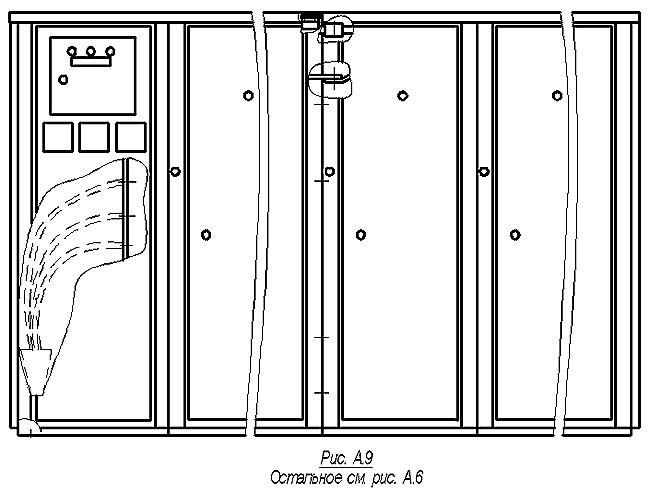

Конденсаторная установка УКЛ57М-6,3-1350 У3

Конденсаторная установка УКЛ-57М-6,3-1350 У3

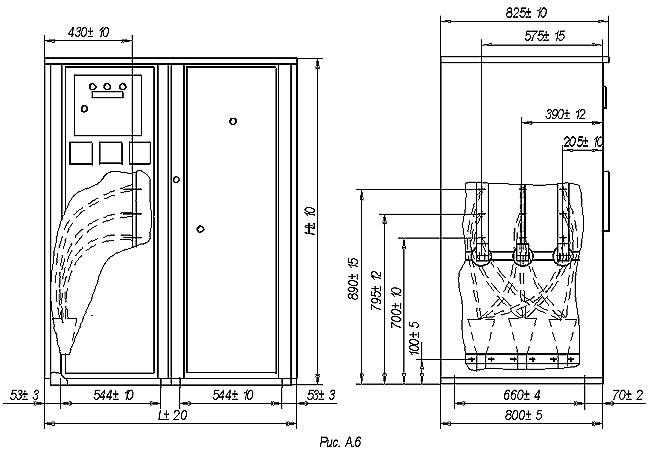

Габаритные размеры :

Тип конденсаторной установки L, мм l1, мм l2, мм l3, мм l4, мм l5, мм l6, мм Н, мм Масса,кг
Конденсаторная установка УКЛ57М-6,3-1350 У3 2456 - - - - - - 1630 810

Технические характеристики:

Наименование параметра Показатель
Номинальное напряжение, кВ 6,3
Номинальная мощность, кВар 1350
Частота тока, Гц 50
Вариант исполнения без разъединителя
Размещение ячейки ввода слева

Варианты обозначения: Конденсаторная установка УКЛ-57М-6,3-1350 У3, УКЛ-57-М-6,3-1350 У3, УКЛ57М-6,3-1350 У3, УКЛ-57М-6,3-1350У3, УКЛ57М-6,3-1350У3, УКЛ-57-6,3-1350 У3, УКЛ57-6,3-1350 У3, УКЛ57-6,3-1350У3
