Конденсаторная установка УКП-57М-10,5-1350 У3

Конденсаторная установка УКП-57М-10,5-1350 У3 (без разъединителя, размещение ячейки ввода – справа) предназначена для повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей напряжением 10 кВ частоты 50 Гц.

Установка предназначена для эксплуатации в закрытых помещениях (категория 3) в следующих условиях:

• интервал температур от минус 40 до плюс 40 С-
• относительная влажность воздуха до 80 % при температуре 20 С-
• высота над уровнем моря не более 1000 м-
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Установка конденсаторная УКП57М-10,5-1350 У3 состоит из ячейки ввода и конденсаторных ячеек, количество которых зависит от мощности установок. Ячейки соединены между собой электрически-сборными шинами, механически-болтовыми соединениями и блокировочным валом.

Конденсаторные установки модернизированной серииимеют следующие преимущества по сравнению с аналогичными выпускаемыми ранее УКП-57-10,5-1350 У3:

• улучшенные на 20% массогабаритные характеристики-
• удобство в обслуживании коммутационных аппаратов-
• в конструкции предусмотрена возможность ступенчатого снижения мощности до 225 кВАр шагом в 225 кВАр-
• увеличена степень защиты-
• в комплектации используются вновь разработанные конденсаторыКЭП3-10,5-225-3У3с улучшенными удельно объемными и весовыми характеристиками. Тангенс угла диэлектрических потерь конденсаторов КЭП3-10,5-225-3У3 –0,5х10-3

Применение конденсаторных установок УКП-57-М-10,5-1350 У3 поможет Вам значительно сократить – 30% затрат на оплату электроэнергии, существенным образом снизить нагрузку на трансформаторы и кабели и тем самым повысить надежность Ваших сетей.

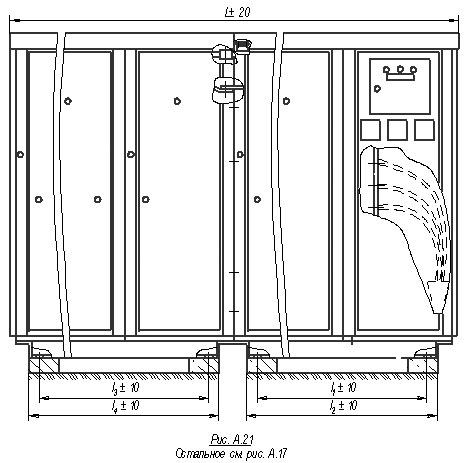

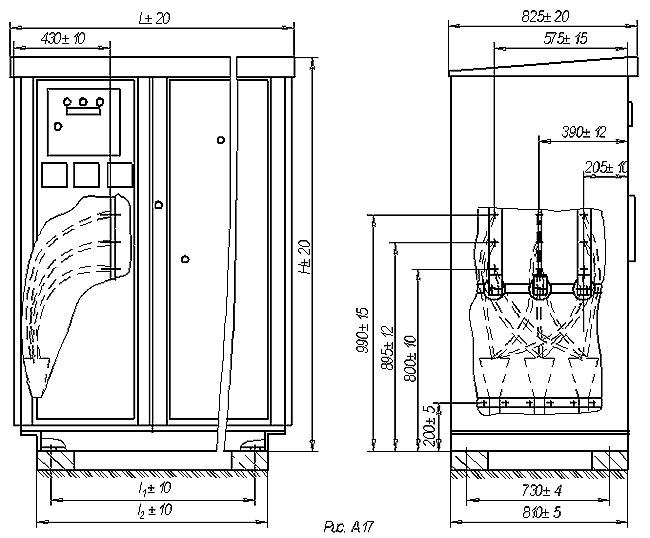

Габаритные размеры :

Технические характеристики:
