Установка конденсаторная высоковольтная в рудничном нормальном исполнении с автоматическим ступенчатым регулированием типа УКВ РН-6,3

  • Установка конденсаторная высоковольтная в рудничном нормальном исполнении с автоматическим ступенчатым регулированием типа УКВ РН-6,3
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
130-72-973
Производитель:
ЧАО "ДИГ"
Статус поставщика:
На правах представителя
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Общие сведения

Установка предназначена для автоматической ступенчатой компенсации реактивной мощности нагрузки потребителя в подземных электрических сетях трехфазного переменного тока напряжением 6 кВ частотой 50 Гц с изолированной нейтралью шахт и рудников, допускающих применение электрооборудования в рудничном нормальном исполнении. Установка изготавливается в напольном исполнении. Допускается применение установки в закрытых распределительных устройствах в системе электроснабжения поверхности шахт и рудников.
Вид климатического исполнения установки - УХЛ5 по ГОСТ 15150.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Установка допускает длительную работу при повышении действующего значения напряжения в сети до 1,1 номинального и повышении действующего значения тока до 1,3 номинального, полученного как за счет повышения напряжения так и за счет высших гармоник или того и другого вместе, независимо от гармонического состава тока.

Технические характеристики

Номинальное напряжение, кВ

6,3

Номинальная частота, Гц

50

Номинальная суммарная мощность, кВАр

100 - 3600

Количество ступеней, шт.

1- 2- 3- 4- 5

Номинальная мощность наименьшей ступени, кВАр

100 - 1200

Напряжение питания цепей управления, В

~ 127- 220

Напряжение сигнала управления в системе автоматического управления, В

~ 100

Ток управления в системе автоматического управления, А

~ (0-5)

Режим работы

автоматический
и ручной

Степень защиты оболочки, не менее

IP54

Исполнение

РН2

Условия эксплуатации

  • номинальные значения климатических факторов - исполнение УХЛ5, категория размещения 5 по ГОСТ 15150 и ГОСТ 15543.1, при этом нижнее значение температуры окружающей среды при эксплуатации?-- +1?°С-
  • окружающая среда - не опасная по газу (метану) и (или) угольной пыли, запыленность до 50 мг/м3-
  • группа условий эксплуатации в части воздействия механических факторов внешней среды?-- М18 по ГОСТ 17516.1, за исключением многократных вибрационных и ударных нагрузок-
  • рабочее положение в пространстве - горизонтальное. Допускается отклонение от рабочего положения не более чем на 5° в любую сторону.
Одна ступень установки размещается в металлическом шкафу размером:
Высота
H, мм
Ширина
L, мм
Глубина
В, мм
1800 1000 (800- 1200) 1000 (800)
2000 1000 (800- 1200) 1000 (800)
2200 1000 (800- 1200) 1000 (800)
Возможно изготовление установок с другими параметрами (схемами) или в металлоконструкциях с другими размерами.

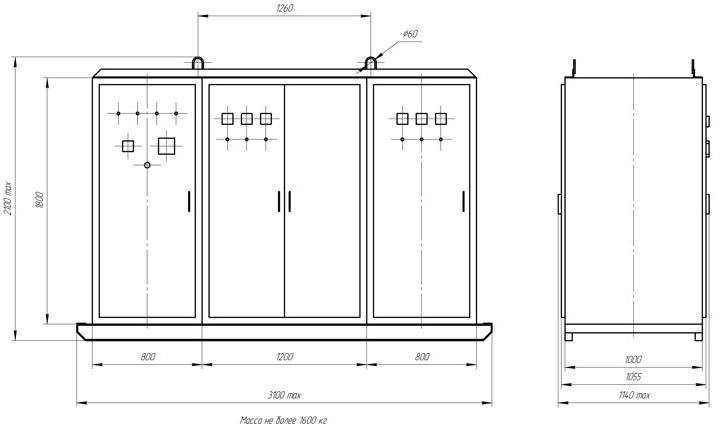

Габаритные размеры и масса установки УКВ РН-6,3-3600-450-УХЛ5 не более указанных на рис. 1.

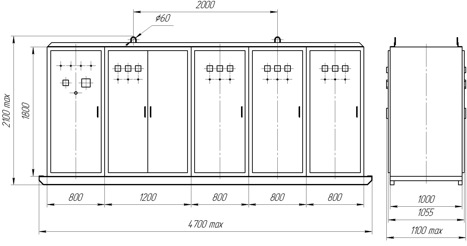

Габаритные размеры и масса установки УКВ РН-6,3-1800-600-УХЛ5 не более указанных на рис. 2.

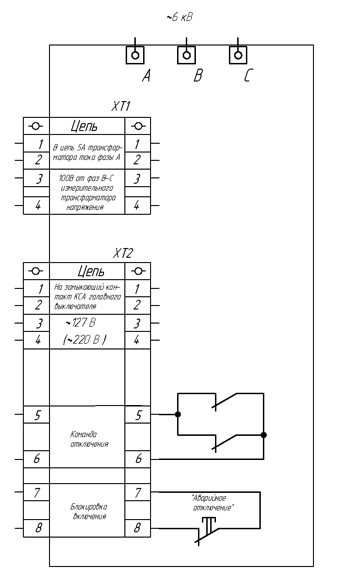

Схема внешних подключений установки приведена на рис. 3.


Рис. 1. Габаритные размеры и масса установки УКВ РН-6,3-3600-450-УХЛ5
Рис. 2. Основные габаритные размеры и масса конденсаторной установки на напряжение 6,3 кВ мощностью 1800 ВА (ступени 600+1200 ВА)


Рис. 3. Схема внешних соединений установки конденсаторной высоковольтной типа УКВ РН-6,3-ХХХХ-ХХХ У3
