Установка локализации и тушения пожаров водой УЛТВ (ТУ У 29.2-13513758-019:2006)

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Минимальное рабочее давление, МПа, не менее …………….…..… 0,6

Максимальное рабочее давление, МПа, не более …………….……. 2,0

Статическое давление воды перед установкой, МПа,  не более ….. 2,5

Расход воды через установку, м³-/ч , не менее .....……………...…... 54

Длина зоны орошения, м, не менее ……...............................….…....12

Инерционность срабатывания теплового датчика, с, не более ….... 330

Температура срабатывания теплового датчика, °С ….............……. 72±2

Масса, кг, не более …………..…………….............................……… 85

Полный средний срок службы, лет …….............................…..……. 3

Установка локализации и тушения пожаров водой УЛТВ предназначена для локализации и тушения пожаров в горных выработках угольных шахт и горнорудных предприятий, в том числе оборудованных ленточными конвейерами и представляет собой автоматическое средство водяного пожаротушения дренчерного типа. Климатическое исполнение установки У категории 5 по ГОСТ 15150-69, но для работы при температуре от 1 °С до 35 °С и относительной влажности 98 % при 25 °С.

Установка выполняет функции образования до воспламенения горючих материалов в месте ее размещения водяной завесы по всему сечению горной выработки, охлаждения высокотемпературных продуктов горения до температуры, ниже температуры воспламенения материалов пожарной нагрузки и предотвращает возможность дальнейшего распространения пожара по выработке.

В установках применяются струйно-центробежные распылители воды РВ-10, обеспечивающие факел в виде равномернозаполненного конуса мелкораспыленной воды со средним диаметром капли 0,3 мм. При таком распыле воды ее максимальный расход на локализацию и тушение составляет 44 м³/ч.

Установка УЛТВ может дополнительно быть оснащена контрольно-пусковым устройством УКП-1.

Результаты экспериментальных исследований УЛТВ, проведенных в подземной выработке полигона НИИ горноспасательного дела «Респиратор» в условиях приближенных к шахтным показали, что установка обеспечивает снижение температуры с 1000 º-С до 209 º-С, и тем самым исключает возможность воспламенения материалов находящихся за завесой.

На установку имеется Разрешение Госгортехнадзора Украины № 1784.06.30-73.10.0 от 21.07.2006 г.

Срок гарантии 12 месяцев со дня введения ее в эксплуатацию, но не более 18 месяцев со дня отгрузки.

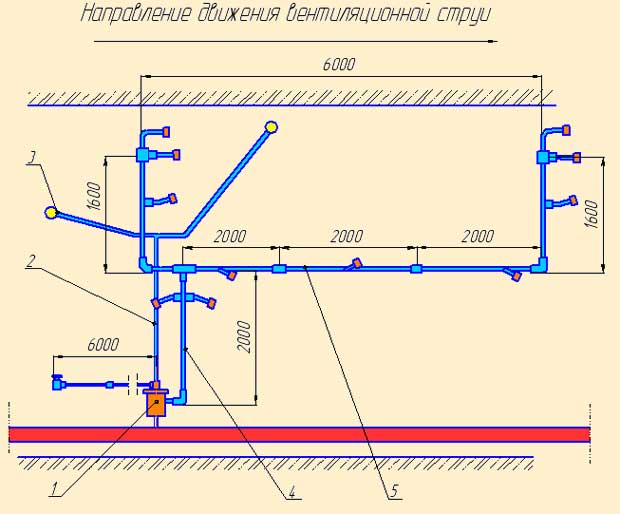

1 – клапан автоматический, 2 – побудительный трубопровод, 3 – тепловой датчик, 4 – распределительный трубопровод, 5 – отводы с распылителями РВ-10
