Искатель повреждений Универсал-911 М4

Искатель повреждений цифровой индикаторного типа Универсал-911М-4 в отличии от всех известных трассопоисковых приборов выполнен по двухканальной схеме, т.е. одновременно работают канал определения линии трассы и канал поиска повреждений в кабеле, трубопроводе, определения мест несанкционированных врезок, что позволяет в 2-3 раза сократить время на выполнение работ.

Искатель повреждений цифровой индикаторного типа Универсал-911М-4 предназначен для:

• обнаружения трассы прокладки силовых кабелей, кабелей связи, нагревательного кабеля для теплых полов-
• обнаружения трассы прокладки токопроводящих трубопроводов (газопроводов, нефтепроводов, аммиакопроводов, водопроводов, трубопроводов канализационных и тепловых сетей)-
• обнаружения трассы прокладки трубопроводов, выполненных из неметалла (при наличии в них токопроводящей жидкости)-
• обнаружения трассы прокладки и глубины залегания контуров и шин заземления-
• определения глубины залегания кабелей и трубопроводов-
• обнаружения мест повреждений силовых кабелей, кабелей связи, нагревательн. кабеля (обрыв, короткое замыкание, мест понижения изоляции) индукционным, штыревым методом (метод потенциалов, градиента) и на активную электрическую антенну-
• обнаружение трассы прокладки и мест повреждения скрытой проводки-
• обнаружения мест дефектов изоляции в подземных или подводных трубопроводах-
• обнаружение мест несанкционированных врезок на трубопроводах-
• обнаружение мест утечки в трубопроводах акустическим методом по интенсивности шума в месте повреждения-

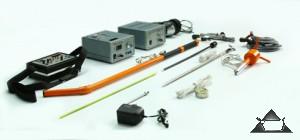

Внешний вид искателя повреждений Универсал-911М-4

Конструкция искателя повреждений предусматривает:

• эксплуатацию на предприятиях связи и электрических сетей-
• эксплуатацию на предприятиях, где используются трубопроводы-
• эксплуатацию на предприятиях, специализирующихся на обследовании и ремонте кабелей и трубопроводов-
• эксплуатацию на предприятиях, специализирующихся на монтаже и эксплуатации нагревательного кабеля для теплых полов-
• работу приемника совместно с генератором индукционным, штыревым (метод потенциалов, градиента) способом-
• работу приемника совместно с генератором на активную электрическую антенну-
• работу приемника без генератора в широкой полосе частот-
• работу искателя в режиме акустического приёмника (течеискатель)-
• индикацию принимаемого сигнала «трасса» на стрелочный, светодиодный и жидкокристаллический индикаторы-
• индикацию принимаемого сигнала «изоляция» на жидкокристаллическом инди-каторе в цифровом виде во всем динамическом диапазоне, от минимального до максимального уровня напряженности электромагнитного поля, при режимах поиска или определения мест повреждений на электрическую антенну или штыри-
• индикацию сигнала акустического датчика на жидкокристаллический и стрелочный индикаторы-
• поочередный контроль принимаемых сигналов 2-х каналов на головные телефоны-
• раздельные регулировки чувствительности стрелочного индикатора и громкости телефонов-
• одновременно установку на штанге приемника магнитной антенны и любого из датчиков для уточнения линии трассы и отыскания повреждений в кабелях или трубопроводах-
• контроль состояния аккумуляторов приемника и возможность их подзарядки-
• высокую чувствительность и помехозащищенность приемника при оптимальной мощности генератора для уверенной работы в любых сложных условиях электромагнитных помех-
• высокую чувствительность к слабым акустическим сигналам-
• цифровую индикацию работы геомикрофона при отыскании мест порывов трубопроводов с жидкостями, воздухом или газом-
• пятиполосный регулятор частот с частотами регулировки 60, 180, 360, 820 и 1800 Гц для геомикрофона для отстройке от уличных шумов-
• стабильность электрических параметров при различных перепадах температур-
• питание генератора от сети 220В 50 Гц или внешнего аккумулятора 12 или 24 В-
• контроль частоты генератора по встроенному частотомеру-
• подзарядку аккумуляторов 12 или 24В от зарядного устройства-
• малый вес, прочность и надежность конструктивных решений, малые габаритные размеры-
• ресурс при ежедневной работе 15 лет-
• гарантию безотказной работы 24 месяца.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Искатель повреждений обеспечивает работу при:

• температуре окружающей среды от - 30 град. С до +50 град. С -
• относительной влажности воздуха до 80% -
• напряжении питающей сети 220±30/50 В с частотой 50Гц (для блока питания при работе от сети 220В 50Гц)-
• напряжении питания приемника 12±2/0,5 В постоянного тока-
• напряжении питания генератора тональных импульсов 12±3/1 В (вариант 1) или 24±2/12 (вариант 2) постоянного тока . Приемник и генератор тональных импульсов защищены от неправильного подключения источников постоянного тока (переполюсовки).

Комплектность поставки

В зависимости от выполняемых задач определяемых пользователем, искатель повреждений комплектуется:

• 30 или 100 ваттным генератором-
• штангой приемника и штырь-штангой, выполненных из дюралюминия в случае применения штыревого метода или облегченной штангой, выполненной из пласт- массы для тех, кто не использует штыревой метод, (возможна поставка двух разновидностей штанг)-
• контактным геомикрофоном, устанавливаемым в основании дюралюминиевой штанги или выносным геомикрофоном, предусматривающим отдельное исполнение.

• для жидкостей и эл. сетей 60-1800 Гц, для газа 3000-30000 Гц.

Для предприятий водоканала и теплоэнерго при отыскания мест порывов трубопроводов геомикрофон комплектуется пятиполосным регулятором частот с частотами регулировки 60, 180, 360, 820 и 1800 Гц для отстройки от уличных шумов.

ТЕХНИЧЕСКИЕ ДАННЫЕ

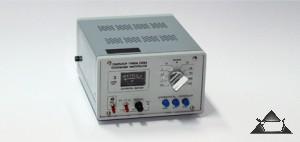

Внешний вид генератора Г-980М

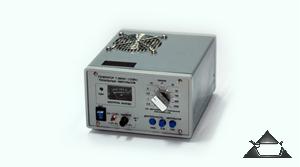

Внешний вид генератора Г-980М 1

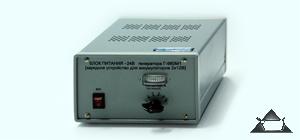

Внешний вид блока питания 220В/24В

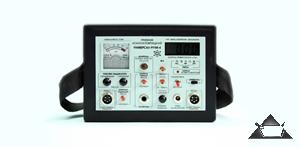

Внешний вид приемника

СОСТАВ

В состав искателя повреждений УНИВЕРСАЛ – 911М - 4 входит:
