Искатель повреждений Универсал-911 М6

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
123-54-3888
Производитель:
Сертификат:
ООО "Кварц-Электроник" сертифікат 1
Цена с НДС:
Цена по-запросу
Описание

Искатель повреждений цифровой индикаторного типа Универсал-911М-6 предназначен для:

  • обнаружения трассы прокладки силовых кабелей-
  • обнаружения трассы прокладки токопроводящих трубопроводов (газопроводов, нефтепроводов, аммиакопроводов, водопроводов, трубопроводов канализационных и тепловых сетей)-
  • обнаружения трассы прокладки трубопроводов, выполненных из неметалла (при наличии в них токопроводящей жидкости)-
  • обнаружения трассы прокладки и глубины залегания контуров и шин заземления-
  • определения глубины залегания кабелей и трубопроводов-
  • обнаружения мест повреждений силовых кабелей, (обрыв, короткое замыкание, мест понижения изоляции) индукционным методом и на активную электрическую антенну-
  • обнаружения мест дефектов изоляции в подземных или подводных трубопроводах-
  • обнаружение мест несанкционированных врезок на трубопроводах-
  • обнаружение мест утечки в трубопроводах акустическим методом по интенсивности шума в месте повреждения-

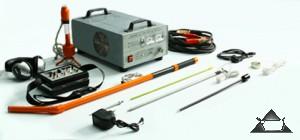

Искатель повреждений Универсал-911 М6

Конструкция искателя повреждений предусматривает:

  • эксплуатацию на предприятиях связи и электрических сетей-
  • эксплуатацию на предприятиях, где используются трубопроводы-
  • эксплуатацию на предприятиях, специализирующихся на обследовании и ремонте кабелей и трубопроводов-
  • работу приемника и генератора на трех частотах – 477Гц, 1177Гц и 8475Гц-
  • большой выходной ток генератора на нагрузке 0,1 Ом – до 80А-
  • работу приемника совместно с генератором индукционным методом на магнитную антенну-
  • работу приемника совместно с генератором на активную электрическую антенну-
  • работу приемника без генератора в широкой полосе частот-
  • работу искателя в режиме акустического приёмника (течеискатель)-
  • индикацию принимаемого сигнала на стрелочный индикатор-
  • индикацию принимаемого сигнала на жидкокристаллическом индикаторе в цифровом виде во всем динамическом диапазоне, от минимального до максимального уровня напряженности электромагнитного поля, при различных режимах поиска или определения мест повреждений-
  • контроль принимаемого сигнала на головные телефоны-
  • раздельные регулировки чувствительности стрелочного индикатора и громкости телефонов-
  • контроль состояния аккумуляторов приемника и возможность их подзарядки-
  • высокую чувствительность и помехозащищенность приемника для уверенной работы в любых сложных условиях электромагнитных помех-
  • высокую чувствительность к слабым акустическим сигналам-
  • цифровую индикацию работы геомикрофона при отыскании мест порывов трубопроводов с жидкостями, воздухом или газом-
  • стабильность электрических параметров при различных перепадах температур-
  • питание генераторов от сети 220В 50 Гц-
  • малый вес, прочность и надежность конструктивных решений, малые габаритные размеры-
  • ресурс при ежедневной работе 15 лет-
  • гарантию безотказной работы 24 месяца.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Искатель повреждений обеспечивает работу при:

  • температуре окружающей среды от - 30 град. С до +50 град. С -
  • относительной влажности воздуха до 80% -
  • напряжении питающей сети 220±30/50 В с частотой 50Гц-
  • напряжении питания приемника 12±2/0,5 и 8,4±1B постоянного тока-

Приемник защищен от неправильного подключения источников постоянного тока (переполюсовки).

Генератор защищен от перегрузок при неправильном согласовании выхода генератора с сопротивлением нагрузки.

Аппаратура выполнена в носимом исполнении.

Комплектность поставки

Искатель повреждений комплектуется:

  • приемником-
  • генератором мощностью 500Вт-
  • штангой приемника-
  • выносным геомикрофоном (акустическим датчиком)-
  • шнурами генератора-
  • головными телефонами-
  • штырем заземления-
  • штыревыми электрическими антеннами-
  • магнитным контактом для трубопроводов.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Генератор Г-500

Количество частот 3
Рабочие частоты генератора 477 Гц, 1177 Гц, 8475Гц
Длительность импульсов тональной частоты генераторов, C 0,3- непрерывн.
Выходное сопротивление генераторов, Ом 0,1- 0,25- 0,5- 1- 2,5- 5- 10- 25- 50- 100- 500-
Выходная мощность генератора на согласованной нагрузке, Вт не менее 500
Максимальный выходной ток на нагрузках сопротивлением:0,1 Ом0,25 Ом0,5 Ом1 Ом2,5 Ом5 Ом10 Ом25 Ом50 Ом100 Ом500 Ом 80 А50 А35 А25 А15 А12 А8 А5 А4 А2,5 А1,2 А
Максимальное выходное напряжение на нагрузках сопротивлением:0,1 Ом0,25 Ом0,5 Ом1 Ом2,5 Ом5 Ом10 Ом25 Ом50 Ом100 Ом500 Ом 8 В12 В17,3 В25 В39 В55 В78 В122 В174 В245 В550 В
Напряжение питания генератора, В 220±30/50
Частота питающей сети, Гц 50



Приёмник

Рабочие частоты приёмника, Гц 477, 1177, 8475
Чувствительность приёмника на частоте477 Гц, мкВ (для магнитной антенны)на частоте 1177 Гц ,мкВна частоте 8475 Гц ,мкВ 0,30,20,15
Чувствительность приёмника на частоте477 Гц, мкВ (для электрической антенны)на частоте 1177 Гц, мкВна частоте 8475 Гц, мкВ 0,10,050,03
Чувствительность приёмника на частоте 50 Гц, мкВ 10
Чувствительность приёмника на частоте 100 Гц, мкВ 30
Полоса пропускания приёмника ПОЛОСА УЗК., Гц:- по уровню 0.7- по уровню 0.1 520
Диапазон принимаемых частот в режиме ПОЛОСА ШИР., Гц 20Гц - 30 кГц-
Ослабление сигналов частот 50 и 100 Гц в узкой полосе приема, Дб, не менее 85
Определение мест нарушения сопротивления жил кабелей без экрана с ПВХ-оболочкой относительно грунта, Ом 0,1-6 000 000
Определение мест повреждений изоляции трубопроводов относительно грунта, Ом 0,1-6 000 000
Точность определения линии трассы ,см (зависит от глубины залегания и наличия поблизости параллельно расположенных коммуникаций). ±2-5
Точность определения глубины залегания, см (зависит от глубины залегания и наличия поблизости параллельно расположенных коммуникаций). ±2-10
Обнаружение трассы подземной коммуникации на глубинах, м (при условии согласования выхода генератора с сопротивлением нагрузки) 0,01-30
Напряжение питания приемника, В (10 аккумуляторов 1,2 В 1300 мА/ч типа GP) 12±2/0,5
Напряжение питания схемы цифровой индикации, В (аккумулятор типа КРОНА 170мА/ч) 8,4±2
Обнаружение мест акустической утечки трубопроводов на глубине, м (глубина 5-6 м для жидкостей при давлении не менее 6-8 кг/см) 0-6
Обнаружение мест акустической утечки газопроводов на глубине, м (зависит от размера свища и давления в газопроводе, не менее 3 – 5 кг/см) 0-6
Нагрузка приемника - головные телефоны общим сопротивлением, Ом (2 параллельно соединенных капсюля по 32 Ом) 16
Ток, потребляемый приемником искателя, мА:- в режиме ПОЛОСА УЗК.- в режиме ПОЛОСА ШИР.- в режиме ТЕЧЕИСКАТЕЛЬ 302035

СОСТАВ

В состав искателя повреждений УНИВЕРСАЛ – 911М-6 входит:

ПРИЕМНИК 1
В комплект поставки входит:
Штанга пластмассовая с магнитной антенной 1
Геомикрофон (акустический датчик) 1
Аккумуляторы 1,2В 1300 мА/ч типа GP 10
Аккумулятор 8,4В 170мА/ч типа GP (КРОНА) 1
3арядное устройство для аккумуляторов 12В и 8,4В 1
Телефоны головные 32 Ом 1
Вставка плавкая 0,25А 2
Ящик для переноски приемника 1

ГЕНЕРАТОР ТОНАЛЬНЫХ ИМПУЛЬСОВ Г-500 1

Шнур питания генератора от сети 220В 50 Гц 1
Шнур для соединения выхода генератора с линией нагрузки 2
Штырь заземления со шнуром длиной 6м 1
Магнитный контакт со шнуром длиной 10м для трубопроводов 1
Вставка плавкая 0,5 А 2
Ящик для переноски генератора 1
Руководство по эксплуатации 1
Методическое пособие 1
