Универсал-911 М7 (генератор 120 Вт)

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
123-54-3892
Производитель:
Сертификат:
ООО "Кварц-Электроник" сертифікат 1
Цена с НДС:
Цена по-запросу
Описание

предназначен для :

  • обнаружения трассы прокладки силовых кабелей-
  • обнаружения трассы прокладки токопроводящих трубопроводов (газопроводов, нефтепроводов, аммиакопроводов, водопроводов, трубопроводов канализационных и тепловых сетей) в нормальном и промерзлом грунте-
  • обнаружения трассы прокладки трубопроводов, выполненных из неметалла (при наличии в них токопроводящей жидкости)-
  • обнаружения трассы прокладки и глубины залегания контуров и шин заземления-
  • определения глубины залегания кабелей и трубопроводов-
  • обнаружения мест повреждений силовых кабелей, (обрыв, короткое замыкание, мест понижения изоляции) индукционным методом и на активную электрическую антенну-
  • обнаружение мест повреждений кабелей акустическим методом-
  • обнаружения мест дефектов изоляции в подземных или подводных трубопроводах-
  • обнаружение мест несанкционированных врезок и отводов на трубопроводах-
  • обнаружение мест утечки в трубопроводах акустическим методом по интенсивности шума в месте повреждения-

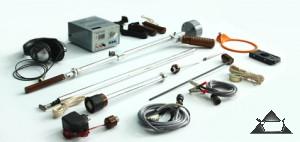

Универсал-911 М7 (генератор 120 Вт)

Конструкция искателя повреждений предусматривает:

  • эксплуатацию на предприятиях электрических сетей-
  • эксплуатацию на предприятиях, где используются трубопроводы-
  • эксплуатацию на предприятиях, специализирующихся на обследовании и ремонте кабелей и трубопроводов-
  • работу приемника и генератора на трех частотах – 477Гц, 1177Гц и 8475Гц-
  • работу приемника совместно с генератором индукционным методом на магнитную антенну-
  • работу приемника совместно с генератором на активную электрическую антенну-
  • работу приемника без генератора в широкой полосе частот-
  • работу искателя в режиме акустического приёмника (течеискатель)-
  • индикацию принимаемого сигнала на стрелочный индикатор-
  • индикацию принимаемого сигнала на жидкокристаллическом индикаторе в цифровом виде во всем динамическом диапазоне, от минимального до максимального уровня напряженности электромагнитного поля, при различных режимах поиска или определения мест повреждений-
  • контроль принимаемого сигнала на головные телефоны-
  • раздельные регулировки чувствительности стрелочного индикатора и громкости телефонов-
  • контроль состояния аккумуляторов приемника и возможность их подзарядки-
  • контроль состояния аккумуляторов 2х12В питающих генератор, по светодиодному индикатору-
  • высокую чувствительность и помехозащищенность приемника для уверенной работы в любых сложных условиях электро­магнитных помех-
  • высокую чувствительность геомикрофона к слабым акустическим сигналам-
  • светодиодный контроль импульсов генератора акустики на панели приемника и при этом точное определение трассы кабеля-
  • цифровую индикацию работы геомикрофона при отыскании мест порывов трубопроводов с жидкостями, воздухом или газом-
  • стабильность электрических параметров при резких перепадах температур-
  • питание генератора от сети 220В 50 Гц или аккумуляторов 2х12В-
  • малый вес, прочность и надежность конструктивных решений, малые габаритные размеры-
  • ресурс при ежедневной работе 15 лет-
  • гарантию безотказной работы 24 месяца-

УСЛОВИЯ ЭКСПЛУАТАЦИИИскатель повреждений обеспечивает работу при :

  • температуре окружающей среды от - 30 град. С до +50 град. С -
  • относительной влажности воздуха до 80% -
  • напряжении питающей сети 220± 30 В с частотой 50Гц-
  • напряжении питания приемника 12+ 2 В и 8,4 + 1В постоянного тока-

Приемник защищен от неправильного подключения источников постоянного тока (переполюсовки).

Генератор защищен от перегрузок при неправильном согласовании выхода генератора с сопротивлением нагрузки и перегрева выходных транзисторов-

Аппаратура выполнена в носимом исполнении.

Комплектность поставки

В базовом варианте искатель повреждений комплектуется:

  • приемником с аккумуляторами и зарядным устройством-
  • генератором мощностью 120Вт-
  • штангой приемника-
  • шнурами генератора-
  • головными телефонами-
  • штыревой электрической антенной (дл. 0,5м)-

По отдельной заявке дополнительно могут быть поставлены:

  • выносной геомикрофон (акустический датчик)-
  • штырь заземления-
  • магнитный контакт для трубопроводов-
  • блок питания БП 220/24 для питания генератора от сети 220В 50Гц-
  • аккумуляторы 2х12В 18 А/ч герметичные (для питания генератора в полевых условиях)-
  • рамка генератора (для бесконтактного способа передачи сигнала генератора на коммуникации)-
  • накладная рамка (для уточнения места повреждения при однофазных замыканиях в бронированных кабелях в наземном положении).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Генератор Г-120

Количество кварцованных частот 3
Рабочие частоты генератора 477 Гц, 1177 Гц, 8475Гц
Длительность импульсов тональной частоты генераторов, с 0,3- непрерывн.
Выходное сопротивление генераторов, Ом 0,5- 1- 2,5- 5- 10- 25 - 50- 100- 500- 1000-
Выходная мощность генератора на согласованной нагрузке, Вт не менее 100

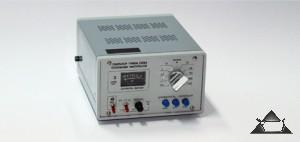

Внешний вид генератора Г-120

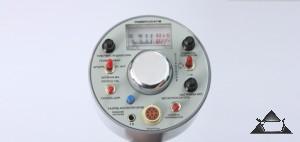

Блока питания БП220/24В

Напряжение питания генератора, В 220± 30
Частота питающей сети, Гц 50
Напряжение питания генератора от источника постоянного тока, В 24
Ток, потребляемый генератором от аккумуляторов 2х12В, А 5,5
Вес генератора, кг 2,6
Вес блока питания БП 220/24 В, кг 4,0
Размер корпусов генератора и блока питания БП 220/24В, см 19х16х10
Размер корпусов генератора и блока питания БП 220/24В, см 19х16х10

Максимальный выходной ток на нагрузках сопротивлением:

0,5 Ом 15 А
1 Ом 10 А
2,5 Ом 6,4 А
5 Ом 4,5 А
10 Ом 3,2 А
25 Ом 2 А
50 Ом 1,4 А
100 Ом 1 А
500 Ом 0,45 А
1000 Ом 0,32 А

Максимальное выходное напряжение на нагрузках сопротивлением:

0,5 Ом 7,2 В
1 Ом 10 В
2,5 Ом 16 В
5 Ом 22,4 В
10 Ом 31,6 В
25 Ом 50 В
50 Ом 71 В
100 Ом 100 В
500 Ом 224 В
1000 Ом 320 В

Приёмник

Рабочие частоты приёмника, Гц 477, 1177, 8475
Чувствительность приёмника:на частоте 477 Гц ,мкВна частоте 1177 Гц ,мкВна частоте 8475 Гц ,мкВ 0,3 (для магнитной антенны)0,20,15
Чувствительность приёмника:на частоте 477 Гц ,мкВна частоте 1177 Гц ,мкВна частоте 8475 Гц ,мкВ 0,1 (для электрической антенны)0,050,03
Чувствительность приёмника на частоте 50 Гц, мкВ 10
Чувствительность приёмника на частоте 100Гц, мкВ 30
Полоса пропускания приёмника в режиме ПОЛОСА УЗК., Гц:по уровню 0.7 для f =477Гц…1, для f =1177Гц…5, для f = 8475по уровню 0.1 для f =477Гц…4, для f =1177Гц…20, для f = 8475 30120
Диапазон принимаемых частот в режиме ПОЛОСА ШИР. 20Гц-30 кГц
Ослабление сигналов частот 50 и 100 Гц в узкой полосе приема, Дб, менее 85

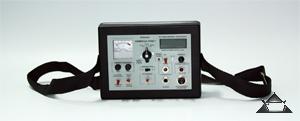

Внешний вид приемника Универсал-911М-7

Определение мест нарушения сопротивления жил кабелей без экрана с ПВХ - оболочкой относительно грунта, Ом 0,1-7 000 000
Определение мест повреждений изоляции трубопроводов относительно грунта, Ом 0,1-7 000 000
Точность определения линии трассы, см + 2-5 (зависит от глубины залегания и наличия поблизости параллельно расположенных коммуникаций).
Точность определения глубины залегания, см. +2-10 (зависит от глубины залегания и наличия поблизости параллельно расположенных коммуникаций).
Обнаружение трасс подземных коммуникаций на глубинах, м 0,01-15 (при условии согласования выхода генератора с сопротивлением нагрузки).
Напряжение питания приемника, В 12+ (10 аккумуляторов 1,2 В 1700 мА/ч типа GP).
Напряжение питания схемы цифровой индикации, В 8,4+2 (аккумулятор типа КРОНА 170мА/ч).
Обнаружение мест акустической утечки трубопроводов на глубине, м 0-6 ( глубина 5-6 м для жидкостей при давлении не менее 6-8 кг/см ).
Обнаружение мест акустической утечки газопроводов на глубине, м 0-6 (зависит от размера свища и давления в газопроводе, не менее 3–5 кг/см).
Нагрузка приёмника - головные телефоны общим сопротивлением, Ом 16 (2 параллельно соединенных телефона по 32 Ома)
Ток, потребляемый приемником искателя, мА:в режиме ПОЛОСА УЗК.в режиме ПОЛОСА ШИР.в режиме ТЕЧЕИСКАТЕЛЬ 302035
Вес приемника без элементов питания, кг 1,1
Вес приемника с элементами питания, кг 1,45
Размер корпуса приемника, см 19х14х6

СОСТАВ

В базовом варианте в комплект поставки искателя повреждений УНИВЕРСАЛ – 911М-7 (мощность генератора 120Вт) входит:

ПРИЕМНИК 1
В комплект поставки входит:
Штанга пластмассовая с магнитной и электрической антеннами 1
Аккумуляторы 1,2В 1300 мА/ч типа GP 10
Аккумулятор 8,4В 200мА/ч типа GP (КРОНА) 1
3арядное устройство для аккумуляторов 12В и 8,4В 1
Телефоны головные 32 Ом 1
Геомикрофон(акустический датчик с иглой) 1
Вставка плавкая 0,25А 2

ГЕНЕРАТОР ТОНАЛЬНЫХ ИМПУЛЬСОВ Г-120 1

Шнур питания генератора от источника постоянного тока 24В 1
Шнур для соединения выхода генератора с линией нагрузки 2
Штырь заземления со шнуром длиной 6м 1
Магнитный контакт со шнуром длиной 10м 1
Блок питания БП220/24В со шнурами (2шт) 1
Вставка плавкая 8 А 10
Аккумуляторы 2х12В 18А/ч 2
Руководство по эксплуатации 1
Методическое пособие 1
