Искатель повреждений Универсал-911М

  • Искатель повреждений Универсал-911М
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
123-54-3885
Производитель:
ООО "Кварц-Электроник"
Статус поставщика:
На правах официального дилера
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Цена от производителя. Доставка возможна в любую точку России и зарубеж.
В наличии все типы. Уточняйте стоимость у менеджера.


Искатель повреждений Универсал-911 М2

Искатель повреждений Универсал-911 М4

Искатель повреждений Универсал-911 М6

Искатель повреждений Универсал-911 М7

Искатель повреждений Универсал-911М  - Предназначение:

  • обнаружения трассы прокладки силовых кабелей, кабелей связи, нагревательного кабеля для теплых полов-
  • обнаружения трассы прокладки токопроводящих трубопроводов (газопроводов, нефтепроводов, аммиакопроводов, водопроводов, трубопроводов канализационных и тепловых сетей)-
  • обнаружения трассы прокладки трубопроводов, выполненных из неметалла (при наличии в них токопроводящей жидкости)-
  • обнаружения трассы прокладки и глубины залегания контуров и шин заземления-
  • определения глубины залегания кабелей и трубопроводов-
  • обнаружения мест повреждений силовых кабелей, кабелей связи, нагревательн. кабеля (обрыв, короткое замыкание, мест понижения изоляции) индукционным, штыревым методом (метод потенциалов, градиента) и на активную электрическую антенну-
  • обнаружение трассы прокладки и мест повреждения скрытой проводки-
  • обнаружения мест дефектов изоляции в подземных или подводных трубопроводах-
  • обнаружение мест несанкционированных врезок на трубопроводах-
  • обнаружение мест утечки в трубопроводах акустическим методом по интенсивности шума в месте повреждения-
  • поиск "затерявшихся" под слоем снега, земли, листьев, крышек люков, колодцев и других металлических предметов.

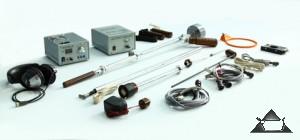

Искатель повреждений Универсал-911 М (генератор 120 Вт)

Внешний вид искателя повреждений Универсал-911М


Конструкция искателя повреждений предусматривает:

  • эксплуатацию на предприятиях связи и электрических сетей-
  • эксплуатацию на предприятиях, где используются трубопроводы-
  • эксплуатацию на предприятиях, специализирующихся на обследовании и ремонте кабелей и трубопроводов-
  • эксплуатацию на предприятиях, специализирующихся на монтаже и эксплуатации нагревательного кабеля для теплых полов-
  • работу приемника совместно с генератором индукционным, штыревым (метод потенциалов, градиента) способом-
  • работу приемника совместно с генератором на активную электрическую антенну-
  • работу приемника без генератора в широкой полосе частот-
  • работу искателя в режиме акустического приёмника (течеискатель)-
  • работу искателя в режиме металлоискателя-
  • индикацию получаемой информации на стрелочном индикаторе-
  • линейный выход для подключения милливольтметра с цифрой индикацией-
  • подключение мультиметра М 830 к линейному выходу приемника для отображения на жидкокристаллическом индикаторе в цифровом виде сигнала во всем динамичес-ком диапазоне от минимального до максимального уровня напряженности электромагнитного поля, при различных режимах поиска или определения мест повреждений-
  • контроль принимаемого сигнала на головные телефоны-
  • раздельные регулировки чувствительности стрелочного индикатора и громкости телефонов-
  • одновременно установку на штанге искателя магнитной антенны и любого из датчиков (для уточнения трассы и отыскания повреждений в кабелях или трубопроводах)-
  • контроль состояния аккумуляторов приемника и возможность их подзарядки-
  • высокую чувствительность и помехозащищенность приемника при оптимальной мощности генератора для уверенной работы в любых сложных условиях электромагнитных помех-
  • высокую чувствительность к слабым акустическим сигналам-
  • стабильность электрических параметров при различных перепадах температур-
  • питание генератора от сети 220В 50 Гц или внешнего аккумулятора 24 В-
  • подзарядку аккумулятора 24В от генератора-
  • малый вес, прочность и надежность конструктивных решений, малые габаритные размеры-

  • гарантию безотказной работы 24 месяца.

Искатель повреждений Универсал-911М - Условия эксплуатации:

Искатель повреждений обеспечивает работу при:

  • температуре окружающей среды от - 40 град. С до +50 град. С -
  • относительной влажности воздуха до 80% -
  • напряжении питающей сети 220±30/50 В с частотой 50Гц (для генератора при работе от сети 220В 50Гц)-
  • напряжении питания приемника 9,6±2В постоянного тока-
  • напряжении питания генератора тональных импульсов 24±2/12 В постоянного тока. Приемник и генератор тональных импульсов защищены от неправильного подключения источников постоянного тока (переполюсовки).

Аппаратура выполнена в носимом исполнении.

Искатель повреждений Универсал-911М- Технические данные:

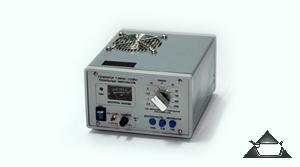

Внешний вид генератора Г-980М 1

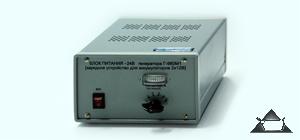

Внешний вид блока питания 220В/24В

Генератор Г-980М 1

Предел перестройки частоты тональных импульсов генераторов, Гц

900-1300

Фиксированная частота генератора, Гц

1177±2

Длительность импульсов тональной частоты генераторов, C

0,3- 0,6 непрерывн.

Выходное сопротивление генераторов, Ом

0,5- 1- 2,5- 5- 10- 25- 50- 100- 500- 1000

Выходная мощность генераторов, Вт не менее

120

Напряжение питания блока 220/24В, В

220±30/50

Частота питающей сети, Гц

50

Напряжение питания генераторов от внешнего источника пост. тока, В

24

Потребляемый ток генераторов: - по цепи питания 24В пост. тока, не более, A

5,5


Искатель повреждений Универсал-911 М (генератор 30 Вт)

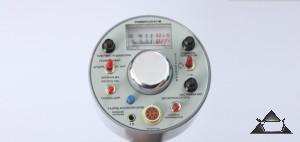

Внешний вид приемника

Приёмник

Основная рабочая частота приёмника искателя, Гц

1177±2

Чувствительность искателя на частоте 1177 Гц, мкВ

1

Чувствительность искателя на частоте 50 Гц, мкВ

100

Полоса пропускания приёмника ПОЛОСА УЗК., Гц:- по уровню 0.7-по уровню 0.1

1040

Диапазон принимаемых частот в режиме ПОЛОСА ШИР., Гц

20-30000

Ослабление сигналов частот 50 и 100 Гц в узкой полосе приема, Дб, не менее

70

Определение мест нарушения сопротивления изоляции жил кабелей с ПВХ-оболочкой относительно грунта, Ом

0,1-4 000 000

Определение мест повреждений изоляции трубопроводов относительно грунта, Ом

0,1-4 000 000

Точность определения линии трассы, см(зависит от глубины залегания )

±2-5

Точность определения глубины залегания, см (зависит от глубины залегания )

±2-10

Обнаружение трассы подземной коммуникации на глубинах, м (при условии согласования выхода генератора с сопротивлением нагрузки)

0,01-20

Напряжение питания приемника, В (8 аккумуляторов 1,2В 700-750 мА типа VARTA или GP)

9,6±2

Обнаружение мест акустической утечки трубопроводов на глубине, м (данные для жидкостей при давлении не менее 2-3 кг/см)

0-6

Обнаружение мест акустической утечки газопроводов на глубине, м (при давлении не менее 2-3 кг/см)

0-6

Динамический диапазон показаний приемника на цифровом индикаторе, мВ

0,1-2000

Нагрузка приемника - головные телефоны общим сопротивлением, Ом (2 параллельно соединенных капсюля по 32 Ом)

16

Ток, потребляемый приемником искателя, мА:- в режиме УЗК. ПОЛОСА- в режиме ШИР. ПОЛОСА- в режиме МЕТАЛЛОИСКАТЕЛЬ

201530

Обнаружения металлических предметов (крышек люков, колодцев) под слоем земли на глубине, не менее, м

0,5-0,6

Вес генератора тональных импульсов, кг

2,5

Вес приёмника искателя, кг с аккумуляторами

1

Масса прибора в упаковке, кг

12

Габаритные размеры прибора в упаковке, см

82х26х15



Искатель повреждений Универсал-911М - Состав:


ПРИЕМНИК

1

В комплект приемника входит:

Магнитная антенна

1

Активная электрическая антенна

1

Штырь съемный (штырь-игла)

1

Штанга-штырь с иглой

1

Геомикрофон (акустический датчик)

1

Рамка металлоискателя

1

Аккумуляторы 1.2В 700 мА

8

3арядное устройство для аккумуляторов 1,2В

1

Шнур для выносных элементов питания

1

Телефоны головные 32 Ом

1

Ручка приемника с ремешком

1

Ручка штанги-штыря

1

Стержень стальной 2,5х50 мм (для вкручивания иглы в штангу)

1

Мультиметр М830

1

ГЕНЕРАТОР ТОНАЛЬНЫХ ИМПУЛЬСОВ Г-980М 1

1

В комплект входит:

Шнур питания блока 220/24В от сети 220В 50 Гц

1

Шнур для соединения выхода генератора с линией нагрузки

1

Шнур для заряда аккумуляторов 24В (питания генератора от аккумуляторов 24В)

1

Шнур для соединения БП 220/24В с генератором

1

Штырь заземления со шнуром длиной 6м

1

Магнитный контакт со шнуром длиной 10м для трубопроводов

1

Вставка плавкая 3 А

2

Вставка плавкая 8 А

10

Аккумулятор кислотный 12В 18 А/ч или 60А/ч

2

Ящик для переноски прибора

1

Ящик для переноски блока питания 220/24В

1

Ящик для переноски аккумуляторов 12В 18 А/ч

1

Руководство по эксплуатации

1

Методическое пособие

1
