Искатель повреждений Универсал-911 М (генератор 30 Вт)

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
123-54-3884
Производитель:
Сертификат:
ООО "Кварц-Электроник" сертифікат 1
Цена с НДС:
Цена по-запросу
Описание

Искатель повреждений цифровой индикаторного типа Универсал-911М предназначен для:

  • обнаружения трассы прокладки силовых кабелей, кабелей связи, нагревательного кабеля для теплых полов-
  • обнаружения трассы прокладки токопроводящих трубопроводов (газопроводов, нефтепроводов, аммиакопроводов, водопроводов, трубопроводов канализационных и тепловых сетей)-
  • обнаружения трассы прокладки трубопроводов, выполненных из неметалла (при наличии в них токопроводящей жидкости)-
  • обнаружения трассы прокладки и глубины залегания контуров и шин заземления-
  • определения глубины залегания кабелей и трубопроводов-
  • обнаружения мест повреждений силовых кабелей, кабелей связи, нагревательн. кабеля (обрыв, короткое замыкание, мест понижения изоляции) индукционным, штыревым методом (метод потенциалов, градиента) и на активную электрическую антенну-
  • обнаружение трассы прокладки и мест повреждения скрытой проводки-
  • обнаружения мест дефектов изоляции в подземных или подводных трубопроводах-
  • обнаружение мест несанкционированных врезок на трубопроводах-
  • обнаружение мест утечки в трубопроводах акустическим методом по интенсивности шума в месте повреждения-
  • поиск "затерявшихся" под слоем снега, земли, листьев, крышек люков, колодцев и других металлических предметов.

Конструкция искателя повреждений предусматривает:

  • эксплуатацию на предприятиях связи и электрических сетей-
  • эксплуатацию на предприятиях, где используются трубопроводы-
  • эксплуатацию на предприятиях, специализирующихся на обследовании и ремонте кабелей и трубопроводов-
  • эксплуатацию на предприятиях, специализирующихся на монтаже и эксплуатации нагревательного кабеля для теплых полов-
  • работу приемника совместно с генератором индукционным, штыревым (метод потенциалов, градиента) способом-
  • работу приемника совместно с генератором на активную электрическую антенну-
  • работу приемника без генератора в широкой полосе частот-
  • работу искателя в режиме акустического приёмника (течеискатель)-
  • работу искателя в режиме металлоискателя-
  • индикацию получаемой информации на стрелочном индикаторе-
  • линейный выход для подключения милливольтметра с цифрой индикацией-
  • подключение мультиметра М 830 к линейному выходу приемника для отображения на жидкокристаллическом индикаторе в цифровом виде сигнала во всем динамичес-ком диапазоне от минимального до максимального уровня напряженности электромагнитного поля, при различных режимах поиска или определения мест повреждений-
  • контроль принимаемого сигнала на головные телефоны-
  • раздельные регулировки чувствительности стрелочного индикатора и громкости телефонов-
  • одновременно установку на штанге искателя магнитной антенны и любого из датчиков (для уточнения трассы и отыскания повреждений в кабелях или трубопроводах)-
  • контроль состояния аккумуляторов приемника и возможность их подзарядки-
  • высокую чувствительность и помехозащищенность приемника при оптимальной мощности генератора для уверенной работы в любых сложных условиях электромагнитных помех-
  • высокую чувствительность к слабым акустическим сигналам-
  • стабильность электрических параметров при различных перепадах температур-
  • питание генератора от сети 220В 50 Гц или внешнего аккумулятора 12 В-
  • подзарядку аккумулятора 12В от генератора-
  • малый вес, прочность и надежность конструктивных решений, малые габаритные размеры-
  • гарантию безотказной работы 24 месяца.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Искатель повреждений обеспечивает работу при:

  • температуре окружающей среды от - 40 град. С до +50 град. С -
  • относительной влажности воздуха до 80% -
  • напряжении питающей сети 220±30В с частотой 50Гц (для генератора при работе от сети 220В 50Гц)-
  • напряжении питания приемника 9,6±2В постоянного тока-
  • напряжении питания генератора тональных импульсов 12±3/1 В постоянного тока . Приемник и генератор тональных импульсов защищены от неправильного подключения источников постоянного тока (переполюсовки).

Аппаратура выполнена в носимом исполнении.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Искатель повреждений Универсал-911 М (генератор 30 Вт)

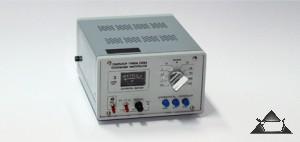

Внешний вид генератора Г-980М

Генератор Г-980М
Предел перестройки частоты тональных импульсов генераторов, Гц 900-1300
Фиксированная частота, Гц 1177±2
Длительность импульсов тональной частоты генераторов, C 0,3- 0,6 непрерывн.
Выходное сопротивление генераторов, Ом 0,5- 1- 2,5- 5- 10- 25- 50- 100- 500- 1000
Выходная мощность генераторов, Вт не менее(при U пит 220В 50Гц)(при U пит. 12В пост. тока) 3025
Напряжение питания генератора, В 220
Частота питающей сети, Гц 50
Напряжение питания генераторов от внешнего источника пост. тока, В 12
Потребляемый ток генераторов: - по цепи питания 12В пост. тока, не более, A 2,5

Искатель повреждений Универсал-911 М (генератор 30 Вт)

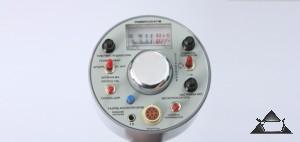

Внешний вид приемника

Приёмник
Основная рабочая частота приёмника искателя, Гц 1177±2
Чувствительность искателя на частоте 1177 Гц, мкВ 1
Чувствительность искателя на частоте 50 Гц, мкВ 100
Полоса пропускания приёмника ПОЛОСА УЗК., Гц:- по уровню 0.7- по уровню 0.1 1040
Диапазон принимаемых частот в режиме ПОЛОСА ШИР., Гц 20 - 30000
Ослабление сигналов частот 50 и 100 Гц в узкой полосе приема, Дб, не менее 70
Определение мест нарушения сопротивления изоляции жил кабелей с ПВХ-оболочкой относительно грунта, Ом 0,1-2 000 000
Определение мест повреждений изоляции трубопроводов относительно грунта, Ом 0,1-2 000 000
Точность определения линии трассы, см (зависит от глубины залегания) ±2-5
Точность определения глубины залегания, см (зависит от глубины залегания) ±2-10
Обнаружение трассы подземной коммуникации на глубинах, м (при условии согласования выхода генератора с сопротивлением нагрузки) 0,01-15
Напряжение питания приемника, В (8 аккумуляторов 1,2В 700-750 мА типа VARTA или GP) 9,6±2
Обнаружение мест акустической утечки трубопроводов на глубине, м (данные для жидкостей при давлении не менее 2-3 кг/см) 0-6
Обнаружение мест акустической утечки газопроводов на глубине, м (при давлении не менее 2-3 кг/см) 0-6
Динамический диапазон показаний приемника на цифровом индикаторе, мВ 0,1-2000
Нагрузка приемника - головные телефоны общим сопротивлением, Ом (2 параллельно соединенных капсюля по 32 Ом) 16
Ток, потребляемый приемником искателя, мА :- в режиме УЗК. ПОЛОСА- в режиме ШИР. ПОЛОСА- в режиме МЕТАЛЛОИСКАТЕЛЬ 201530
Обнаружения металлических предметов (крышек люков, колодцев) под слоем земли на глубине, не менее, м 0,5-0,6
Вес генератора тональных импульсов, кг 3,5
Вес приёмника искателя, кг с аккумуляторами без аккумуляторов 1-0,7
Масса прибора в упаковке, кг 13
Габаритные размеры прибора в упаковке, см 82х26х15

СОСТАВ

В состав искателя повреждений УНИВЕРСАЛ – 911М входит:

ПРИЁМНИК 1
В комплект приемника входит:
Магнитная антенна 1
Активная электрическая антенна 1
Штырь съемный (штырь-игла) 1
Штанга-штырь с иглой 1
Геомикрофон (акустический датчик) 1
Рамка металлоискателя 1
Аккумуляторы 1.2В 700-750 мА типа VARTA или GP 8
3арядное устройство для аккумуляторов 1,2В 1
Шнур для выносных элементов питания 1
Телефоны головные 32 Ом 1
Ручка приемника с ремешком 1
Ручка штанги-штыря 1
Стержень стальной 2,5х50 мм (для вкручивания иглы в штангу) 1
Мультиметр М830 1

ГЕНЕРАТОР ТОНАЛЬНЫХ ИМПУЛЬСОВ Г-980М 1
В комплект входит:
Шнур питания генератора от сети 220В 50 Гц 1
Шнур питания генератора от источника постоянного тока 12В 1
Шнур для соединения выхода генератора с линией нагрузки 1
Шнур для заряда аккумулятора 12В 18 А/ч 1
Штырь заземления со шнуром длиной 6м 1
Магнитный контакт со шнуром длиной 10м для трубопроводов 1
Вставка плавкая 0,5 А 2
Вставка плавкая 3 А 2
Аккумулятор кислотный 12В 18 А/ч 1
Ящик для переноски прибора 1
Ящик для переноски аккумулятора 12В 18 А/ч 1
Руководство по эксплуатации 1
