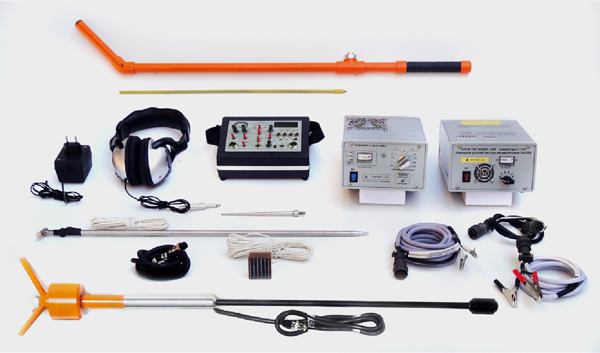

Трассоискатель "Универсал-911М10"

Искатель повреждений цифровой индикаторного типа Универсал-911М-10 со встроенным блоком памяти БПС-2 в отличии от всех известных трассопоисковых приборов выполнен по двухканальной схеме, т.е. одновременно работают канал определения линии трассы и канал поиска повреждений (в кабеле, трубопроводе, при обнаружении мест несанкционированных врезок), что в 2-3 раза сокращает время на выполнение работ. Искатель повреждений работает на двух рабочих частотах 1177 и 8475 Гц, это позволяет использовать его как на длинных, так и коротких по протяженности коммуникациях. Встроенный блок памяти со спутниковой навигацией производит запись измеренных величин, координат точек измерения и передачу этой информации на ПК.

Искатель повреждений Универсал-911-М-10 предназначен для:

- определения трассы прокладки силовых кабелей, кабелей связи, скрытой проводки, нагревательного кабеля для тёплых полов-
- определения трассы прокладки токопроводящих трубопроводов (газопроводов, нефтепроводов, аммиакопроводов, водопроводов, трубопроводов канализационных и тепловых сетей)-
- определения трассы прокладки полиэтиленовых трубопроводов, наполненных водой-
- определения трассы прокладки и глубины залегания контуров и шин заземления-
- определения глубины залегания кабелей и трубопроводов методом треугольника (45 град.)-
- обнаружения мест повреждений силовых кабелей, кабелей связи, нагревательн. кабеля (обрыв, короткое замыкание, мест понижения изоляции) индукционным, штыревым методом (метод потенциалов, градиента) и на активную электрическую антенну-
- обнаружение мест повреждений кабелей акустическим методом-
- обнаружения мест дефектов изоляции в подземных стальных трубопроводах на электрическую антенну и штыри-
- обнаружения мест дефектов изоляции в подводных стальных трубопроводах на штыри-
- обнаружение мест несанкционированных врезок на трубопроводах-
- обнаружения мест контакта между футляром и стальным трубопроводом под железнодорожными и автомобильными переходами-
- определение трассы прокладки полиэтиленового газопровода с контрольным проводником-
- определения трассы прокладки полиэтиленового газопровода без контрольного проводника акустическим методом-
- обнаружение мест утечки в трубопроводах с жидкостями (вода, горючесмазочные вещества) акустическим методом по интенсивности шума в месте повреждения-

Конструкция искателя повреждений предусматривает:

- эксплуатацию на предприятиях электрических сетей-
- эксплуатация на предприятиях связи, где используются многопарный медный и оптоволоконный кабели-
- эксплуатацию на предприятиях, где используются трубопроводы из различного материала-
- эксплуатацию на предприятиях, специализирующихся на обследовании и ремонте кабелей и трубопроводов-
- эксплуатацию на предприятиях, специализирующихся на монтаже и эксплуатации нагревательного кабеля для тёплых полов-
- работу приёмника совместно с генератором индукционным методом на магнитную антенну-
- работу приемника совместно с генератором на активную электрическую антенну или штыри-
- работу приемника без генератора в пассивном режиме в широкой полосе частот (на частотах 50 или 100 Гц)-
- работу приемника в режиме течеискателя с использованием акустического датчика (геомикрофона)-
- индикацию принимаемых сигналов канала «трасса» и канала «изоляция» на стрелочный, светодиодный и цифровой индикаторы-
- одновременную индикацию принимаемого сигнала канала «трасса» и канала «изоляция» на цифровой индикатор во всем динамическом диапазоне, от минимального до максимального уровня напряжённости электромагнитного поля при поиске мест повреждений на магнитную антенну, электрическую антенну или штыри-
- поочерёдный контроль принимаемых сигналов канала «ТРАССА» и канала «ИЗОЛЯЦИЯ» на головные телефоны-
- раздельные регулировки чувствительности стрелочного и светодиодных индикаторов громкости телефонов-
- одновременное использование магнитной антенны и любого из датчиков для уточнения линии трассы и отыскания повреждений в кабелях или трубопроводах-
- высокую чувствительность геомикрофона к слабым акустическим сигналам-
- цифровую стрелочную и светодиодную индикацию работы геомикрофона при отыскании мест порывов трубопроводов с жидкостями, воздухом или газом-
- запись измеренных величин (напряженность электромагнитного поля, принятую магнитной антенной и уровень сигналов, принятый электрической антенной, на штыри или геомикрофоном), глубину залегания, координаты точек измерения и передачу этой информации на ПК-
- высокую стабильность электрических параметров при резких перепадах температур-
- питание генератора от сети 220 В 50 Гц или внешнего аккумулятора 12-24 В-
- подзарядку аккумуляторов 24 В от БП 220/24 В-
- малый вес, надёжность конструктивных решений, малые габаритные размеры-
- ресурс при ежедневной работе 15 лет-
- гарантию безотказной работы - 12 месяцев-

Условия эксплуатации

Искатель повреждений обеспечивает работу при :

- температуре окружающей среды от - 40° С до +50° С-
- относительной влажности воздуха до 80%-
- напряжении питающей сети 220±30&frasl-50 В с частотой 50Гц (для блока питания при работе от сети 220В/24Гц)-
- напряжении питания приёмника 12±2&frasl-0,5В постоянного тока-
- напряжения питания генератора тональных импульсов 24 ±3&frasl-13В постоянного тока. Приёмник и генератор тональных импульсов защищены от неправильного подключения источников постоянного тока (переполюсовки).

Блок питания БП 220/24В защищен от перегрева при тяжелых условиях эксплуатации (высокая внешняя температура или работа на больших токах по цепи 220В или в нагрузке).

Аппаратура выполнена в носимом исполнении.

Технические данные

Генератор Г-120/3

3.1. Количество кварцованных частот 3
3.2. Рабочие частоты генератора 477 Гц, 1177 Гц, 8475Гц
3.3. Длительность импульсов тональной частоты генератора, с 0,3- непрерывн.
3.4. Выходное сопротивление генератора, Ом 0,5- 1- 2,5- 5- 10- 25 - 50- 100- 500- 1000-
3.5. Выходная мощность генератора на согласованной нагрузке, Вт не менее:
- при питании от БП220/24В (при напряжении в сети ~ U=220В±1В) 120
- при питании от аккумуляторов (2х12В) U =24В÷-27В 100÷-120
- при питании от одного аккумулятора U=12B÷-13,5В 30÷-40
3.6. Напряжение питания генератора, В 220± 30
3.7. Частота питающей сети, Гц 50
3.8. Напряжение питания генератора от источника постоянного тока, В 12÷-24 1 +3
3.9. Ток, потребляемый генератором от:
- аккумуляторов 2х12В, А (при максимальной выходной мощности) 6,0÷-6,5
- блока питания БП 220/24 (при максимальной выходной мощности и положения галетного переключателя от 1 до…5) 6,0÷-6,5
3.10. Вес генератора, кг 2,6
3.11. Вес блока питания БП 220/24 В, кг 4,0
3.12. Размер корпусов генератора и блока питания БП 220/24В, см19х16х10

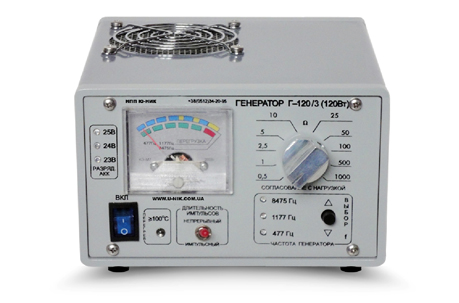

Генератор Г-120/3

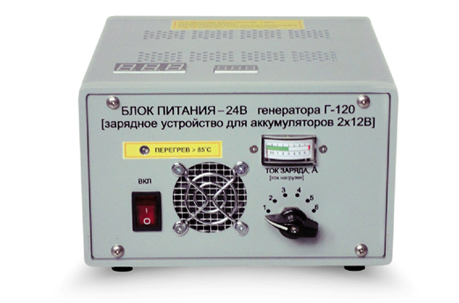

Блок питания БП220/24В (зарядное устройство для аккумуляторов 2х12В)

3.13. Максимальный выходной ток на нагрузках сопротивлением

3.14. Максимальное выходное напряжение на нагрузках сопротивлением
