Широкополосные усилители MEGA MX900
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
127-151-1880
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
- Двухтактный выходной каскад.
- Стабильные параметры.
- Удобные, оптимизированные регулировки.
- Модели с усилением 30 и 40 дБ, с обратным каналом и без него.
- Контрольный отвод.
- Компактный корпус.
- Низкое энергопотребление.
Усилитель предназначен для использования в домовой распределительной сети кабельного и эфирного телевидения.

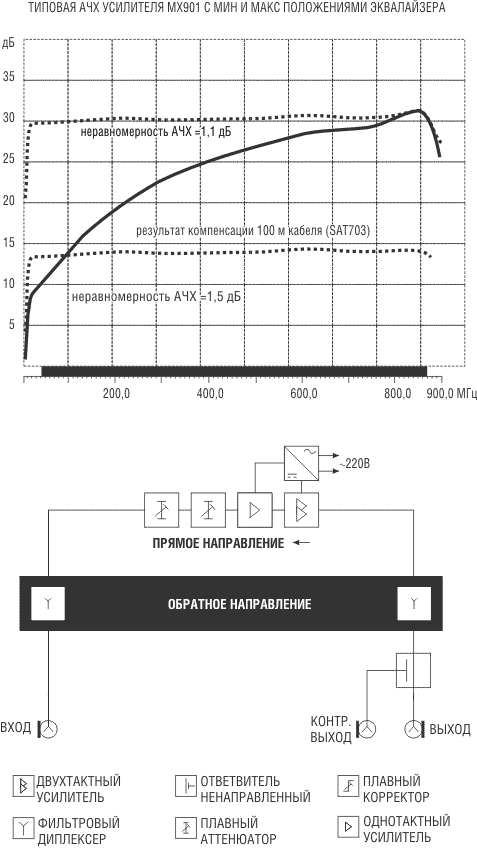

Обобщённая структурная схема усилителя MX900.
| прямой канал | обратный канал | |
| Диапазон рабочих частот, МГц | ||
| м. 901, м.951, м. 961** | 48-862 МГц | - |
| м. 901-30, м.951-30, м. 961-30** | 48-862 МГц | 5-30 МГц |
| м. 901-65, м.951-65, м. 961-65** | 87-862 МГц | 5-65 МГц |
| Коэффициент усиления | ||
| м. 901, м.901-30, м.901-65 | 30±1 дБ | |
| м. 951, м. 951-30, м. 951-65, м. 961**, м. 961-30**, м. 961-65** | 40±1 дБ | |
| Потери в пассивном обратном канале, не более | 2 дБ | |
| Неравномерность АЧХ | ±0,75 дБ | |
| Коэффициент шума, не более | 6 дБ | |
| Максимальный выходной уровень, не менее | ||
| При IMA ||| (B) -60 дБ | 117 дБмкВ | |
| При IMA || (B) -60 дБ | 113 дБмкВ | |
| CTB -60 дБ 42к | 102 дБмкВ | |
| CSО -60 дБ 42к | 102 дБмкВ | |
| Входной аттенюатор | 20 дБ | |
| Входной эквалайзер | 20 дБ | |
| Затухание несогласованности, не менее | 14 дБ | |
| Ослабление сигнала на контрольном отводе | 30 дБ | |
| Тип соединителей | "F" | |
| Напряжение питания* | ~198-242/50 Гц | |
| Потребляемая мощьность, не более | 7 Вт | |
| Диапазон рабочих температур | -20…+50 град. | |
| Габариты | 195х85х60 | |
| Масса | 0,55 кг. | |
| * - модель 961 имеет несколько вариантов питания усилителя: от сети переменного тока - частотой 50Гц, напряжением 20…65В- постоянным током, напряжением 24…70В. Подача питания-дистанционно, по входу усилителя или непосредственно на вход блока питания. | ||
| ** - снят с производства | ||

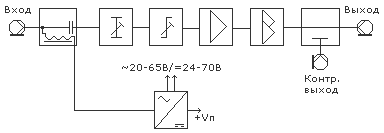

Структурная схема MX961
| Технические характеристики | |
| MX988 | |
| Диапазон рабочих частот, МГц | 48…450 |
| Коэффициент усиления | 30+1 |
| Неравномерность АЧХ | ±0,5 дБ |
| Коэффициент шума, не более | 6 дБ |
| Максимальный выходной уровень, не менее | |
| При IMA ||| (B) -60 дБ | 118 дБмкВ |
| При IMA || (B) -60 дБ | 114 дБмкВ |
| Входной аттенюатор | 20 дБ |
| Входной эквалайзер | 15 дБ |
| Затухание несогласованности, не менее | 14 дБ |
| Ослабление сигнала на контрольном отводе | 30 дБ |
| Тип соединителей | "F" |
| Напряжение питания* | ~198-242/50 Гц |
| Потребляемая мощьность, не более | 7 Вт |
| Диапазон рабочих температур, °C | -20…+50 |
| Габариты | 195х85х60 |
| Масса | 0,55 кг. |

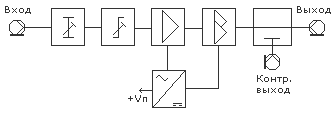

Структурная схема MX988
