Канальные усилители МВ-К-NN 56А18, МВ-К-NN 40А18, ДМВ-К-NN 56А18, ДМВ-К-NN 40А18
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
127-151-1860
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
- Предназначены для усиления радиосигнала одного ТВ канала метрового или дециметрового диапазона.
- Содержат два полосовых фильтра, усилитель, устройство АРУ.

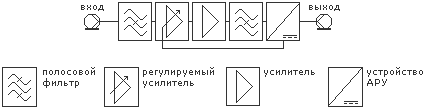

Рис. 1. Структурная схема канального усилителя
| МВ-К-NN 56А18, МВ-К-NN 40А18 | ДМВ-К-NN 56А18, ДМВ-К-NN 40А18 | |
| Входной уровень, дБмкВ | 62-92/78-108 | |
| Входной уровень, при котором отношение радиосигнала изображения к невзвешенному шуму в полосе частот 5,75 МГц не менее 60 дБ, дБмкВ | 70/80 | |
| Выходной уровень, дБмкВ | 118 | |
| Коэффициент усиления, дБ, не менее | 56/40 | |
| Коэффициент шума, дБ, не более | 9 | |
| Изменение выходного уровня при изменении входного уровня 64-89/80-105 дБмкВ, дБ, не более | +1 | |
| Избирательность по ближайшему несмежному каналу, дБ, не менее | 40 | |
| Неравномернось АЧХ в рабочей полосе частот, дБ, не более | 1,5 | |
| Напряжение питания, В | 12±0,5 | |
| Потребляемый ток, А, не более | 0,18/0,16 | 0,25/0,23 |
