Широкополосные усилители MX1000

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
127-151-1871
Цена с НДС:
Цена по-запросу
Описание
  • Предназначен для работы в широкополосных интерактивных телекоммуникационных и телевизионных кабельных сетях.
  • Выходной каскад усилителя выполнен по двухтактной схеме, что дает значительное снижение искажений второго порядка.
  • Обратный канал и выходной делитель мощности конструктивно выполнены как модули-вставки.
  • Питание сетевое или дистанционное.
Технические характеристики

Прямое направление
Диапазон рабочих частот (прямой канал) 48…87-862 МГц
Коэффициент усиления 34±1 дБ
Неравномерность АЧХ ±0,75 дБ
Входной плавный аттенюатор 0-20 дБ
Входной плавный регулятор наклона АЧХ 0…18 дБ
Затухание несогласованности не менее 14 дБ
Коэффициент шума не более 8 дБ
Максимальный выходной уровень при IMAIII(B)=-60 дБ,800МГц не менее 119 дБмкВ
Напряжение питания от сети ~187-242 В
Максимальная потребляемая мощность не более 10 Вт
Напряжение дистанционного питания ~20-65/=30-90 В
Габариты корпуса 180x126x58 мм
Масса 0,4 кг
Обратное направление Модуль активного обратного канала MKR Модуль пассивного обратного канала MSR
Диапазон рабочих частот 5-30…65 МГц
Коэффициент усиления 20±1 дБ потери не более 2 дБ
Неравномерность ±0,75 дБ -
Входной/выходной плавный аттенюатор 0-10 / 0-10 дБ -
Выходной плавный регулятор наклона АЧХ 0-10 дБ -
Максимальный выходной уровень (на 30МГц) при IMA III(B) -60дБ не менее 118 дБмкВ -
Коэффициент шума не более 6 дБ -

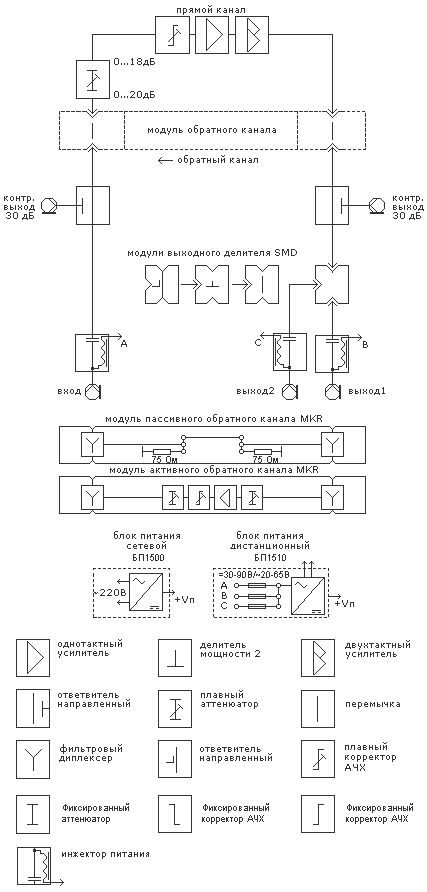

Структурная схема MX1000
