Антенные усилители WEST-1.0, WEST-1.3, WEST-2.0, WEST-3.0

По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

Поделиться ссылкой:

Код товара:

127-151-1887

Наличие:

Уточняйте у менеджера

Цена с НДС:

По запросу

Используются в индивидуальных и коллективных системах приёма телевидения
Подключение «F»-разъём
Прочный пылебрызгозащитный пластиковый корпус с мачтовым креплением
Возможность установки вне помещений
Внутренний металлический экранирующий корпус
Высокие селективность и помехозащищённость
Модификации на разные частотные диапазоны
Независимые регулировки уровня наклона по каждому входу
Высокий выходной уровень
Высокие технические характеристики обеспечивают качественную работу усилителей в составе головной станции

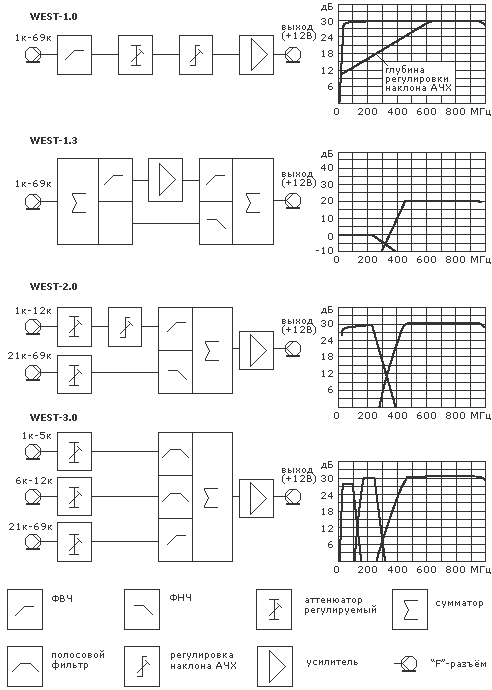

Рис.1 Структурные схемы и типовые АЧХ антенных усилителей серии «WEST»

Технические характеристики
	WEST-1.0	WEST-1.3	WEST-2.0	WEST-3.0
Количество входов/выходов	1/1	1/1	2/1	3/1
Диапазон рабочих частот, МГц	48-862	48-230 470-862	48-230 470-862	48-100 170-230 470-862
Коэффициент усиления, дБ, не менее	28-32	-0,5 20	25 32	27 30 32
Максимальный выходной уровень при IMA III (в) -60 дБ, дБмкВ, не менее:
100 МГц	116	-	116	116
200 МГц	114	-	114	114
800 МГц	110	105	110	110
Коэффициент шума, дБ, не более	5	4	5	5
Плавная регулировка усиления, дБ	10	-	15 10	15 15 10
Плавная регулировка наклона АЧХ, дБ	15	-	10	-
Питание, В	+12(±0,3)
Ток потребления, мА, не более	100	50	100	100
Габариты, мм	120х85х26
Вес, г	120	120	125	130

Примечание. По заказу усилители снабжаются креплением к антенной мачте. Для питания усилителей рекомендуется использовать источник питания серии BX.
