Установка водяного пожаротушения УВПК-Б1 (ТУ У 29.2-13513758-017-2004)

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Минимальное рабочее давление воды, МПа, не менее ........................ 0,35

Максимальное рабочее давление воды, МПа, не более ....................... 2,0

Статическое  давление  воды  перед  установкой, МПа,  не более ...... 2,5

Расход подаваемой воды, м³-/ч, не менее  ............................................. 44

Длина защищаемой ленты, м, не vенее  ................................................ 18

Температура срабатывания теплового датчика, °С  ............................  72

Степень распыления воды, средний диаметр капли, мм, не более ...... 0,3

Масса, кг, не более ................................................................................ 95

Установка водяного пожаротушения УВПК-Б1  предназначена для тушения распыленной водой пожаров на приводных станциях (секциях) различных типов ленточных конвейеров, применяемых в угольных шахтах, в том числе опасных по газу и пыли, а также на ленточных конвейерах горнорудных предприятий и представляет собой автоматическое средство водяного пожаротушения дренчерного типа, подсоединяемое к шахтному пожарно-оросительному трубопроводу.

Установка имеет несколько исполнений, зависящих от типов приводных станций (секций), и состоит из клапана (1), распределительного трубопровода (2) с распылителями (3) и системы гидромеханического запуска с побудительным трубопроводом, тепловыми датчиками (4), краном ручного пуска (5) и реле давления (6) воды.

Установка автоматически включается в работу при повышении температуры в зоне приводных барабанов выше 72°С. При срабатывании установки или снижении давления воды в трубопроводе ниже 0,6 МПа реле давления отключает привод конвейера.

Распределительный трубопровод установки может быть трансформирован для противопожарной защиты любого объекта.

Установка отличается надежной и простой в эксплуатации системой пуска, повышенной огнетушащей способностью за счет применения новых распылителей воды РВ-10, создающих полноконусный факел воды, распыленной до туманообразного состояния со средним диаметром капли 0,3 мм. При таком распыле воды ее максимальный расход на локализацию и тушение составляет 44 м³-/ч.

Конструкция установки защищена патентом Украины №75992 от 07.06.2004 г. «Установка автоматического пожаротушения».

Кроме системы гидромеханического запуска установка может быть укомплектована электронной пусковой системой.

Для работы на подземных объектах шахт, опасных по газу и угольной пыли используется устройство контрольно-пусковое УКП-1 ТУ У 31.2-23189979-031:2009, в рудничном взрывозащищенном исполнении с уровнем и видом взрывозащиты его составных частей:

·         устройство контрольно-пусковое УКП-1

                во время работы в сети питания 127 В .................................. - РВ2ВИа-

                во время  работы от резервной аккумуляторной батареи ..... - РО2В1КИа-

·         датчик температуры ДТШ-1 ......................................................... - РОИа-

·         устройство оповещения УО-1 ...................................................... - РОИа-

·         устройство пусковое ПУ-12 ......................................................... - РОИа.



Для работы на поверхностных объектах используется аппаратура пожарной сигнализации и автоматики состоящая из: · прибора приемно-контрольного и управления «Варта-1/8-У1», основные технические данные которого следующие: - информационная емкость (количество защищаемых зон) ............. - 1 - количество видов извещателей (информативность прибора) ........ - 22 - напряжение питания ШС стабилизированное, В ............................ - 24 - время работы прибора от резервного источника питания              в дежурном режиме, ч, не менее  ........................................  - 24              в режиме ТРЕВОГА, ч, не менее ......................................... - 3 - гарантийный срок эксплуатации, лет ............................................. - 3 - аккумулятор резервного источника постоянного тока  ... - 12 В 7 Ач - диапазон рабочих температур ................ - от плюс 1°С до плюс 40 °С - влажность при максимальной температуре 25 °С ..... - от 40% до 90 % · извещателя пожарного теплового ИПК-9, который активизируется при достижении температуры  плюс 60 °С- · извещателя пожарного ручного ИПР-1- · оповещателя свето-звукового ОПОК-401, технические данные которого следующие: - диапазон напряжений питания, В ......................................... - 10,2-15,0 - уровень громкости звукового сигнала, дБ ........................... - 100±10% - потребляемая мощность, ВА ............................................................ - 1 - потребляемый ток, не более, мА ..................................................... - 65 - частота звукового сигнала, кГц .............................................. - 2,6±0,5 - масса, кг ......................................................................................... - 0,2 - степень защиты оболочки .......................................................... - 1Р40 · устройства пускового ПУ-12 ТУ У 29.2-13513758-020:2009.

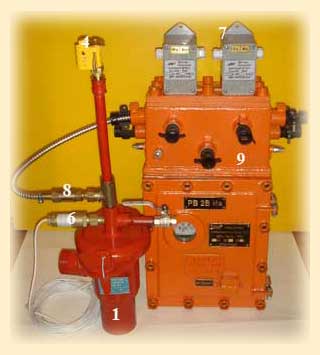

7- датчик температуры шахтный  ДТШ-1 8- устройство пусковое ПУ-12         9- устройство контрольно-пусковое УКП-1

За время многолетней эксплуатации установок водяного пожаротушения УВПК-Б1 на угольных шахтах Украины они зарекомендовали себя надежными, простыми в обслуживании и ремонте, не требующими дополнительных эксплуатационных затрат.  Установка соответствует требованиям НАПБ Б.01.009-2004 «Правила пожарной безопасности для предприятий угольной промышленности Украины» и ГСТУ 29.2.04675545.004-2001 «Установки предупреждения и тушения пожаров водой автоматические. Общие технические требования»  и имеет Разрешение Госгортехнадзора Украины № 2526.07.30-29.52.1 от 20.08.2007 г., Сертификат МакНИИ № 07С.72М от 03.08.2007 г.

Срок гарантии 12 месяцев со дня введения ее в эксплуатацию, но не более 18 месяцев со дня отгрузки.

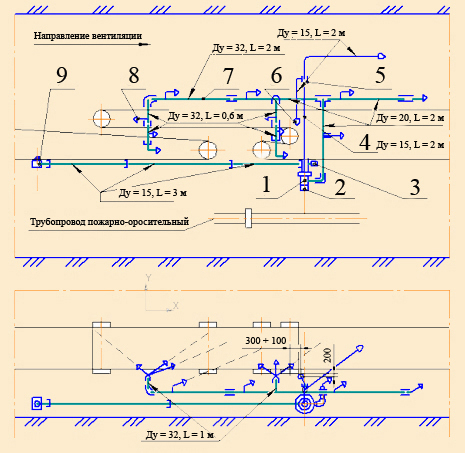

1- клапан, 2 - фильтр, 3 - реле давления, 4 - трубопровод побудительный,

5 - тройник, 6 - датчик тепловой, 7 - трубопровод распределительный,

8 - распылитель воды, 9 - кран.
